Описание товара

Комплект учебно-лабораторного оборудования предназначен для проведения лабораторно-практических занятий по дисциплине "Физика: электричество и магнетизм" с целью изучения зависимости индукции магнитного поля катушки индуктивности от силы тока и длины катушки.

Лабораторный стенд выполнен в настольном исполнении.

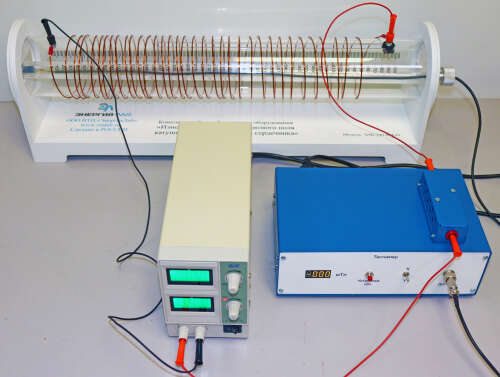

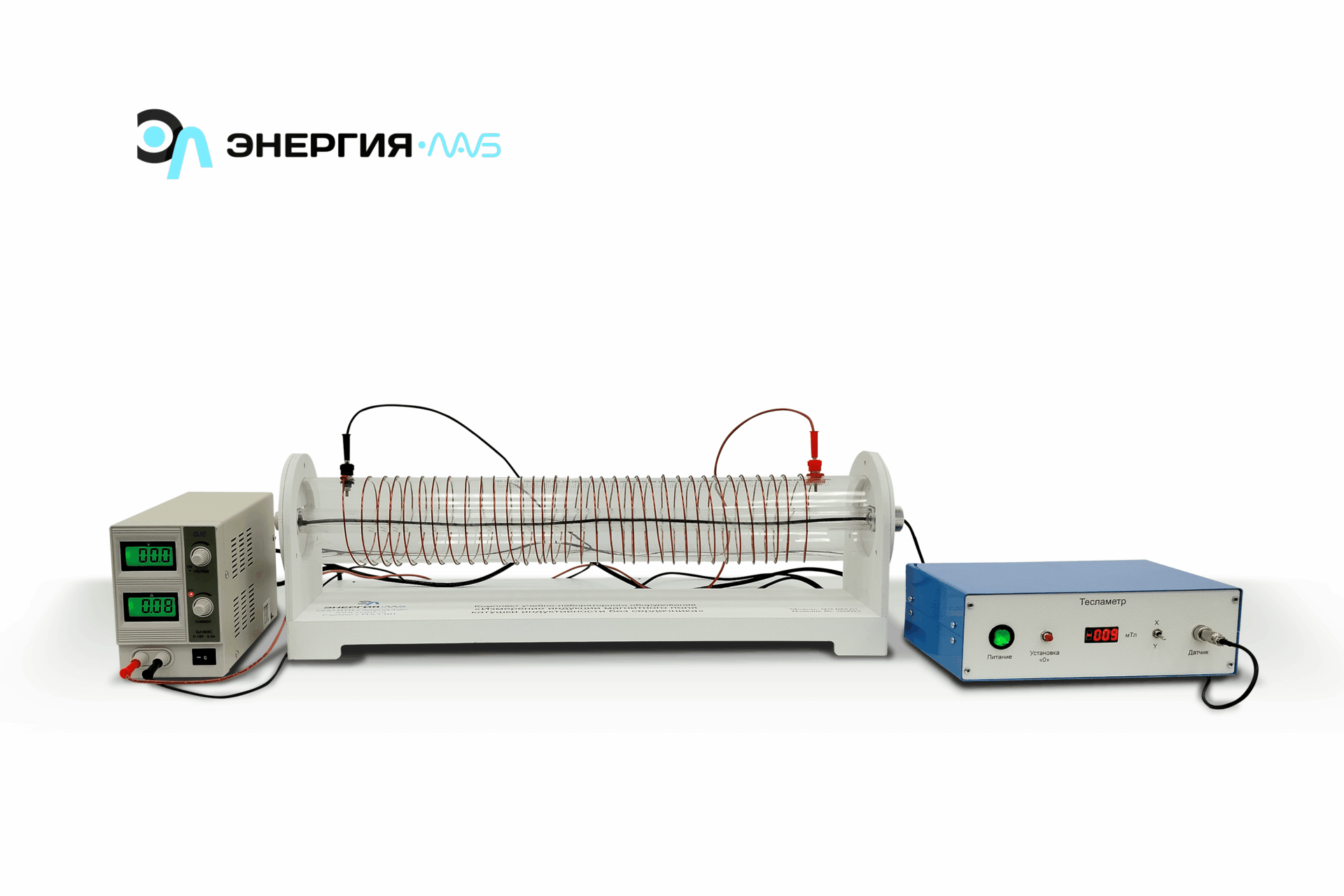

В состав лабораторного стенда входят:

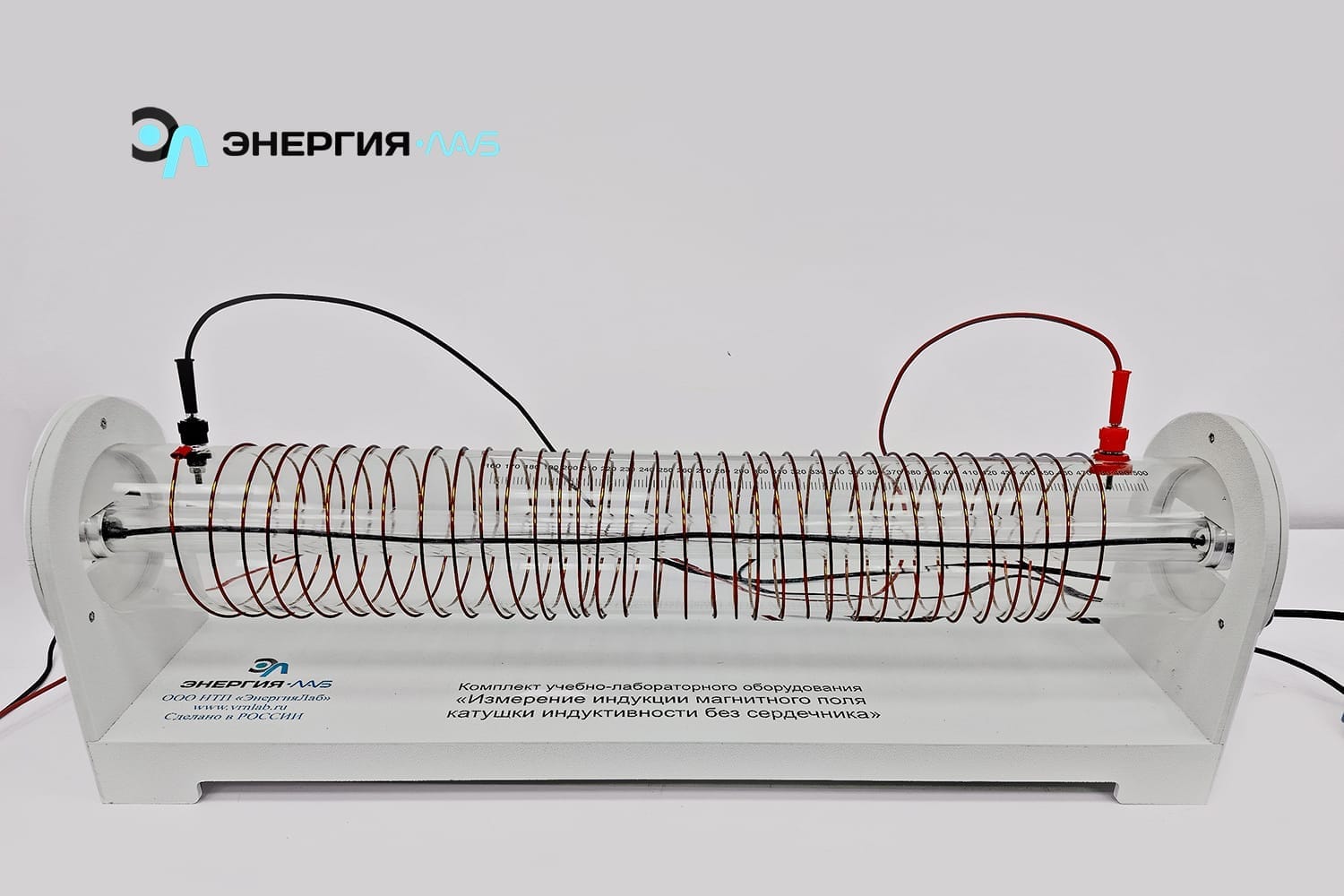

1. Цилиндрическая катушка с переменной плотностью витков;
   • На концах проволоки катушки установлены клеммы для подключения к источнику питания. Внутрь колбы на специальном кронштейне помещен датчик Холла с кронштейном, который имеет возможность при помощи салазкового штатива перемещаться внутри колбы как в вертикали, так и по горизонтали.
     Изменение плотности витков катушки осуществляется за счет перемещения клемм по регулировочному пазу в заданном направлении. Для снятия линейных размеров на колбу нанесена измерительная шкала.

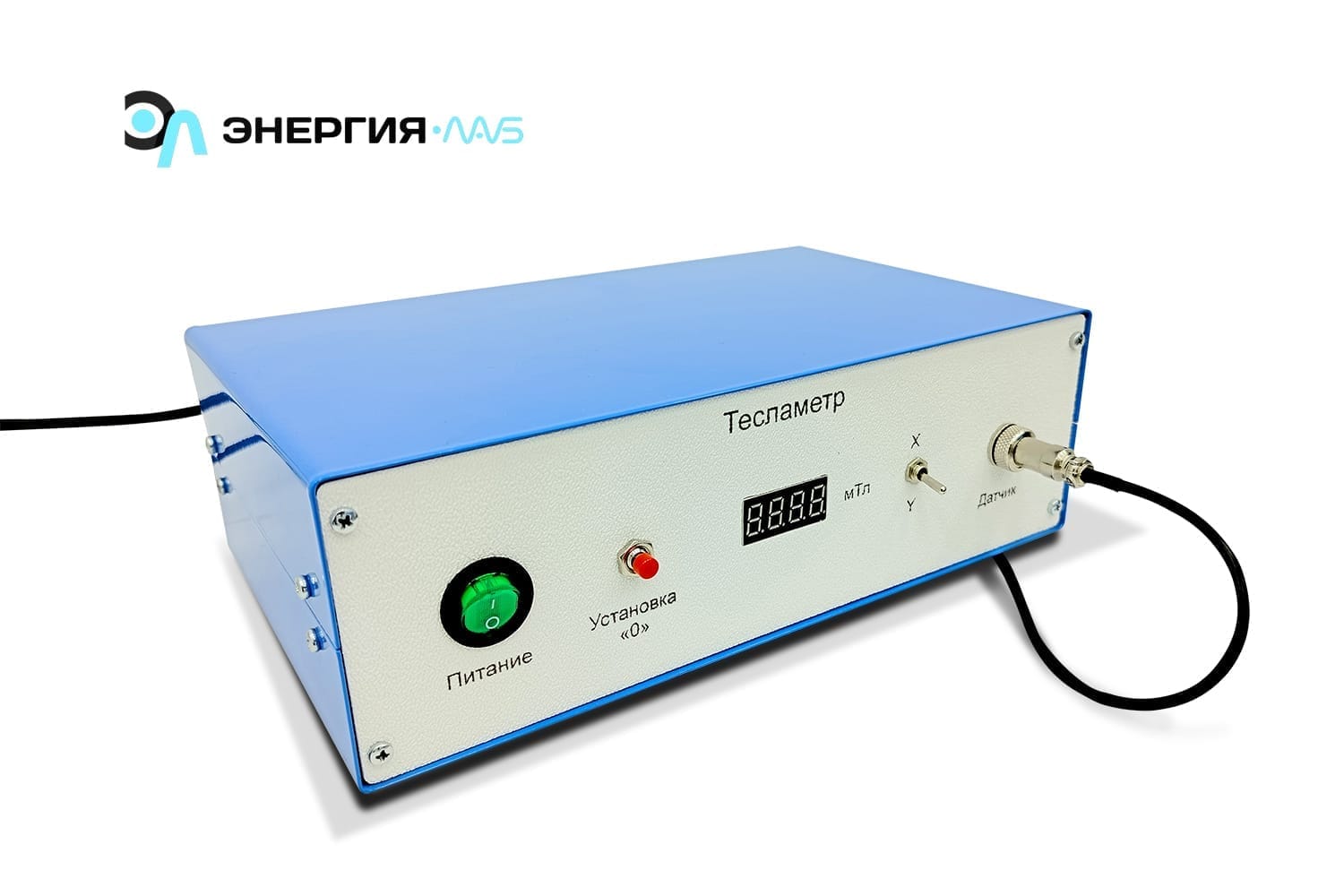

2. Универсальный измерительный прибор (тесламетр);
   • Универсальный измерительный прибор (тесламетр) используется для измерения величины магнитной индукции.
   • Величина магнитной индукции отображается на цифровом индикаторе. Выбор направления измерения магнитной индукции осуществляется при помощи тумблера «X/Y».
3. Источник питания;
4. Балластный керамический резистор
5. Силовой кабель, соединительные провода.

В комплект поставки, кроме лабораторного стенда, входят паспорт оборудования, руководство по эксплуатации, методические указания по выполнению лабораторных работ.

Лабораторные работы

1. Изучение зависимости индукции магнитного поля катушки индуктивности от силы тока.
2. Изучение зависимости индукции магнитного поля катушки индуктивности от длины катушки.

Комплект поставки

1. Датчик магнитного поля цифровой;
2. Катушка плоская;
3. Провод;
4. Резистор;
5. Руководство по эксплуатации;
6. Цифровой датчик магнитного поля;
7. Методические указания по выполнению лабораторных работ;
8. Паспорт оборудования.

Технические характеристики

Габариты (ДхШхВ): 650 х 400 х 220 мм
Масса: 5 кг.
Электропитание: 220 В, 50 Гц
Потребляемая мощность: 100 Вт.
