Описание товара

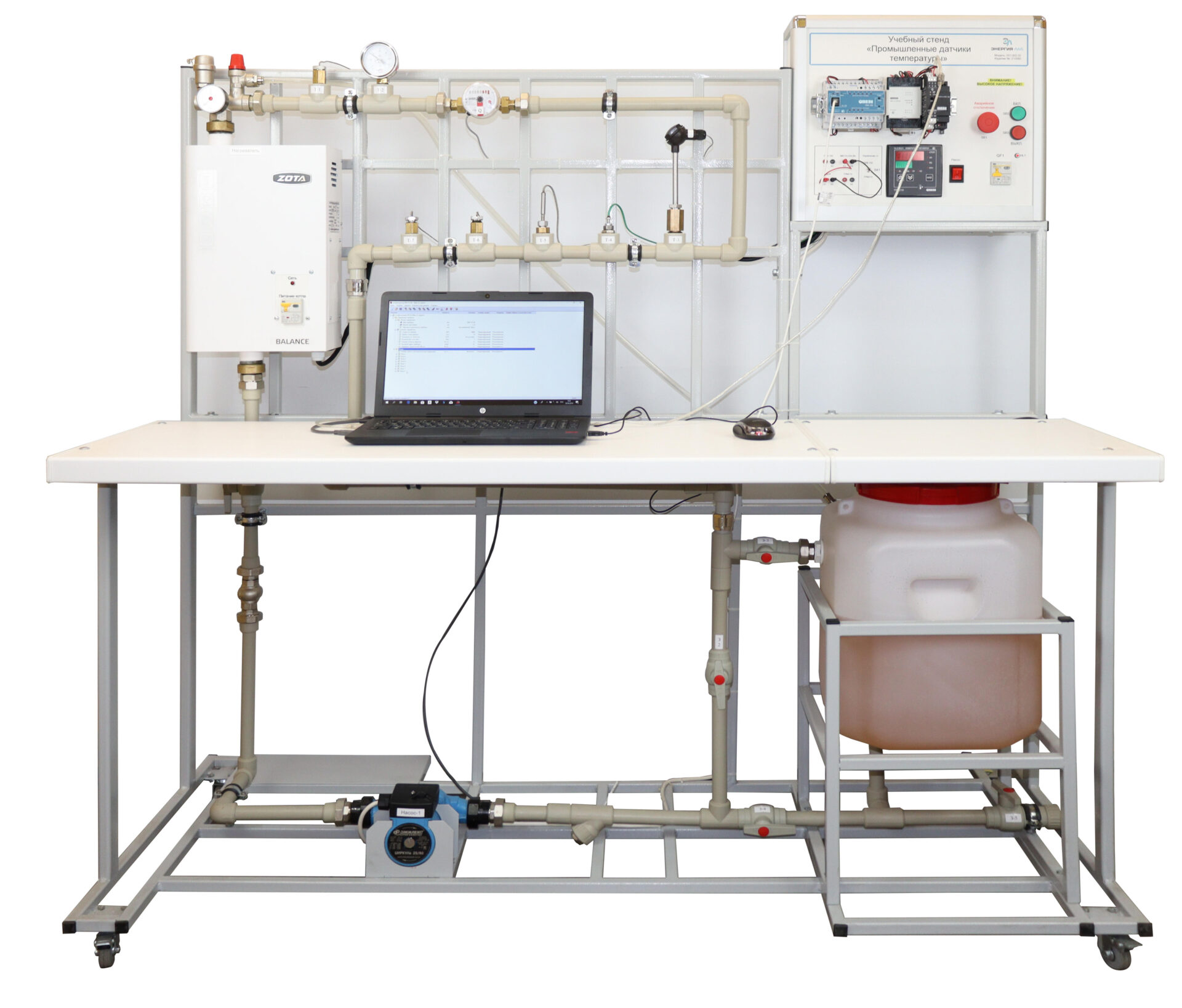

Стенд «Промышленные датчики температуры» предназначен для проведения лабораторных работ по курсу «Технические измерения и приборы» в системе высшего образования

Состав стенда.
Рамное основание, выполненное из металлического профиля покрашенного порошковой краской. Основание имеет поворотные колесные опоры с тормозами. На рамном основании монтируется гидравлическая система, в состав которой входят следующие элементы:

  • электрический водонагреватель, работающий в ручном и автоматическом режиме. На входе и выходе водонагревателя установлены два датчика температуры;
  • циркуляционный насос;
  • датчик расхода жидкости;
  • накопительный бак;
  • датчик давления;
  • запорная арматура.

Вся гидравлическая система выполнена из полипропиленового трубопровода.
Комплект промышленных датчиков температуры, установленных в гидравлическую систему для измерения температуры жидкости. Комплект включает в себя следующие датчики:

  • Термопара хромель-копель
  • Термопара хромель-алюмель
  • Медный термометр сопротивления
  • Платиновый термометр сопротивления
  • Датчик термопары с выходным сигналом 4…20 мА
  • Биметаллический стрелочный термометр.
  • Программируемый логический контроллер ОВЕН
  • ПИД-регулятор.

Лабораторные работы

  1. Исследование датчиков температуры:
    • Изучение принципов действия термопар, датчиков температуры с выходным сигналом 4…20 мА, терморезисторов.
    • Изучение статических и динамических характеристик термопар, датчиков температуры с выходным сигналом 4…20 мА, терморезисторов.
  2. Изучение протоколов передачи данных при измерении температуры
  3. Исследование систем регулирования температуры:
    • Работа датчиков совместно с микроконтроллером ОВЕН;
    • Работа датчиков с ПИД-регулятором.
  4. Изучение программируемого логического контроллера ОВЕН:
    • Создание простейших программ;
    • Применение таймеров.

Комплект поставки

Учебный стенд «Промышленные датчики температуры»

Ноутбук

USB накопитель с учебным видеороликом, методическими материалами и программным обеспечением

Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001-2015.
