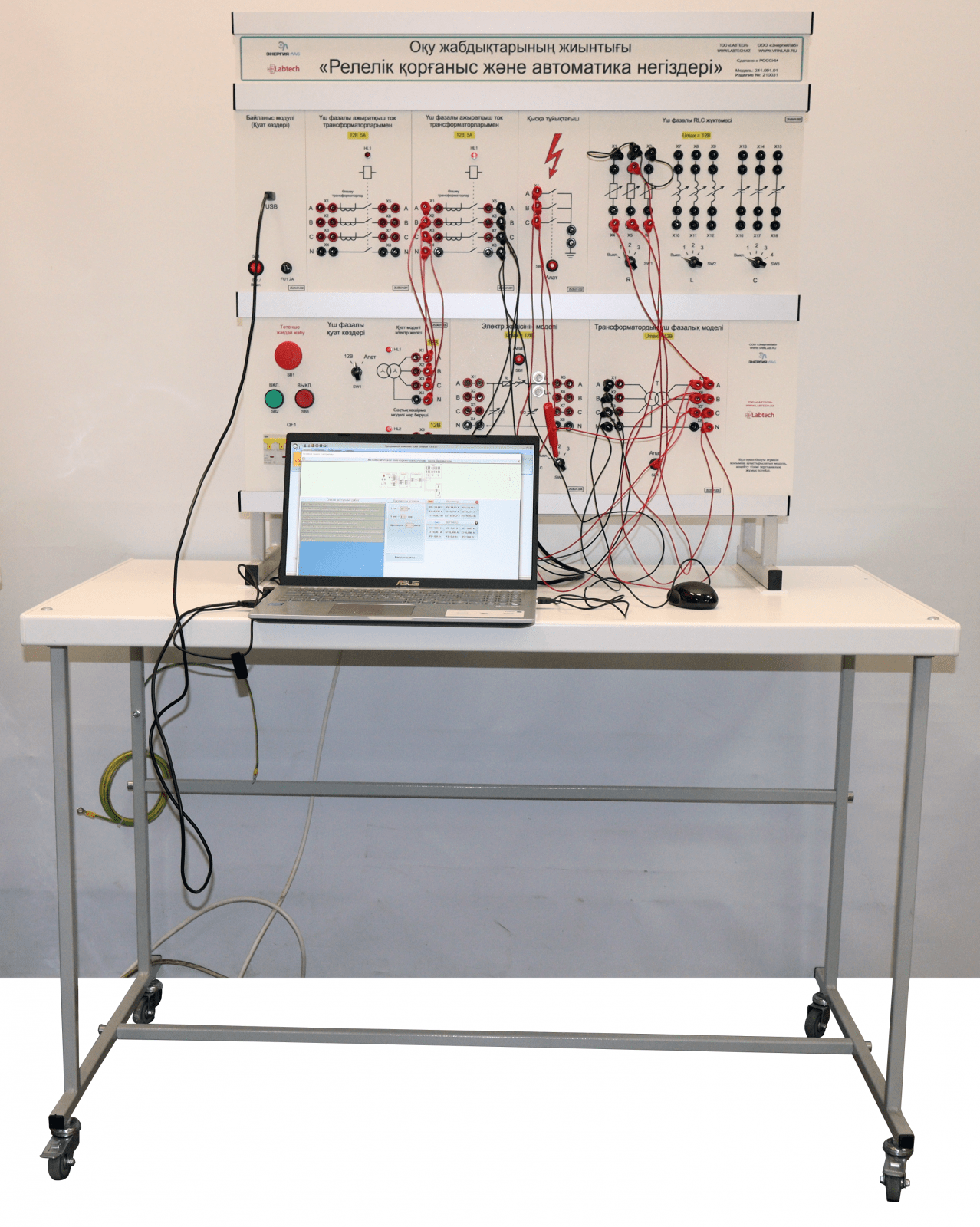

Комплект учебного оборудования «Основы релейной защиты и автоматики»

Комплект учебного оборудования «Основы релейной защиты и автоматики»
Модель: ЭЛБ-241.091.01
Узнать цену

Доступно для предзаказа

Узнать о скидках
Спецификация
Задать вопрос
  • Индивидуальный подход
  • Гарантия от производителя
  • Методическое сопровождение
  • Пуско-наладка при необходимости

Описание товара

исполнение настольное, модульное.

Содержит описание пошагового выполнения на комплекте как минимум следующих экспериментов согласно перечню лабораторных работ, проведение которых обеспечивает комплект.

Учебное оборудование выполнено в настольном исполнении: стойка с модулями устанавливается на лабораторном столе заказчика.

Конструкция модулей обеспечивает возможность подключения внешних модулей и измерительных приборов.

Компьютерная версия: наличие программного обеспечения позволяет выполнить снимать характеристики с помощью виртуальных приборов.

Лабораторные работы

  1. Раздел «Релейная защита в электроэнергетических системах»:
    1. Токовая отсечка.
    2. Максимальная токовая защита с независимой выдержкой времени.
    3. Максимальная токовая защита с пуском по напряжению.
    4. Максимальная токовая защита с ограниченно-зависимой выдержкой времени.
    5. Продольная дифференциальная защита ЛЭП.
    6. Дифференциальная защита трансформатора.
  2. Раздел «Автоматизация электроэнергетических систем»:
    1. Автоматическое повторное включение линии электропередачи.
    2. Автоматическое включение резерва питающего присоединения.
    3. Измерение показателей качества электрической энергии.
    4. Определение влияния отклонения напряжения на мощность, потребляемую активной нагрузкой.
    5. Определение влияния отклонения напряжения на мощность, потребляемую индуктивной нагрузкой.
    6. Определение влияния отклонения напряжения на мощность, потребляемую емкостной нагрузкой.
    7. Регулирование напряжения путем продольной емкостной компенсации реактивной мощности.
    8. Регулирование напряжения путем поперечной емкостной компенсации реактивной мощности.
    9. Снижение уровня генерации высших гармоник путем замены однополупериодного выпрямителя на двухполупериодный в схеме питания нагрузки постоянным током.
    10. Компенсация высших гармоник тока с помощью фильтрокомпенсирующего устройства.

Возможно вас также заинтересуют:

Комплект поставки

  1. Стойка для установки модулей
  2. Комплект модулей:

Модуль «Трехфазные источники питания» - 1 шт
Трехфазные источники питания предназначен для ввода трехфазного напряжения 380 В, защиты от коротких замыканий в элементах стенда, а также подачи...

Модуль «Трехфазный выключатель с трансформаторами тока» - 2 шт
Назначение Выключатель предназначен для подключения/отключения потребителей от источников электроэнергии. Технические требования Режим управления: автоматический. Наличие трехфазной группы трансформаторов тока и...

Модуль «Модель линии электропередач» - 1 шт
Назначение Модель линии электропередач представляет собой модель реальной линии электропередач. Технические требования Модель линии электропередач реализована П-образной схемой замещения, включающая...

Модуль «Трехфазная RLC нагрузка» - 1 шт
Назначение Трехфазная RLC нагрузка 12 В предназначена для реализации различного вида нагрузки.  Технические требования Модуль состоит из трехфазной группы переменных...

Модуль «Короткозамыкатель» - 1 шт
Назначение Модуль Короткозамыкатель представляет собой устройство для моделирования режима КЗ с кнопочным управлением.

Модуль «Модуль связи (Источники питания)» - 1 шт
Назначение Модуль «Модуль связи (источник питания)» предназначен для дистанционного управления совместимыми модулями и низковольтного питания модулей, не предназначенных для автономной...

Модуль «Модель трехфазного трансформатора» - 1 шт
Назначение Модуль предназначен для исследования трехфазных трансформаторов. Технические требования Модуль состоит из трансформаторной группы, состоящей из трех маломощных однофазных трансформаторов....

  1. Набор аксессуаров и документов
    1. Комплект соединительных проводов и сетевых шнуров
    2. Паспорт
    3. Мультимедийная методика
    4. Комплект программного обеспечения
      1. Программный комплекс ELAB
    5. Комплект документации
      1. Техническое описание оборудование
      2.  Краткие теоретические сведения
      3. Руководство по выполнению базовых экспериментов

Категории:

Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001-2015.
