Электрифицированный учебный макет «Крыло современного авиалайнера»

Электрифицированный учебный макет «Крыло современного авиалайнера»
Электрифицированный учебный макет «Крыло современного авиалайнера»

Описание товара

Учебный макет предназначен для изучения элементного состава средств изменения подъемной силы крыла самолета и уяснения их типовой конструкции, а также наглядной демонстрации кинематики процессов выпуска и отклонения элементов механизации.

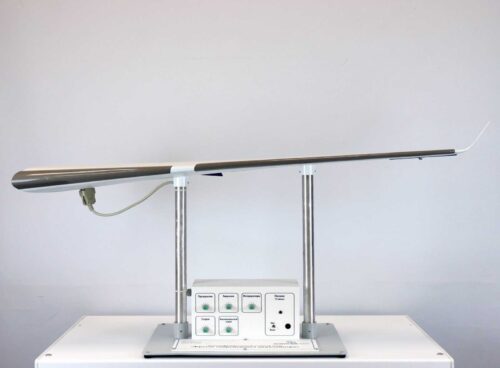

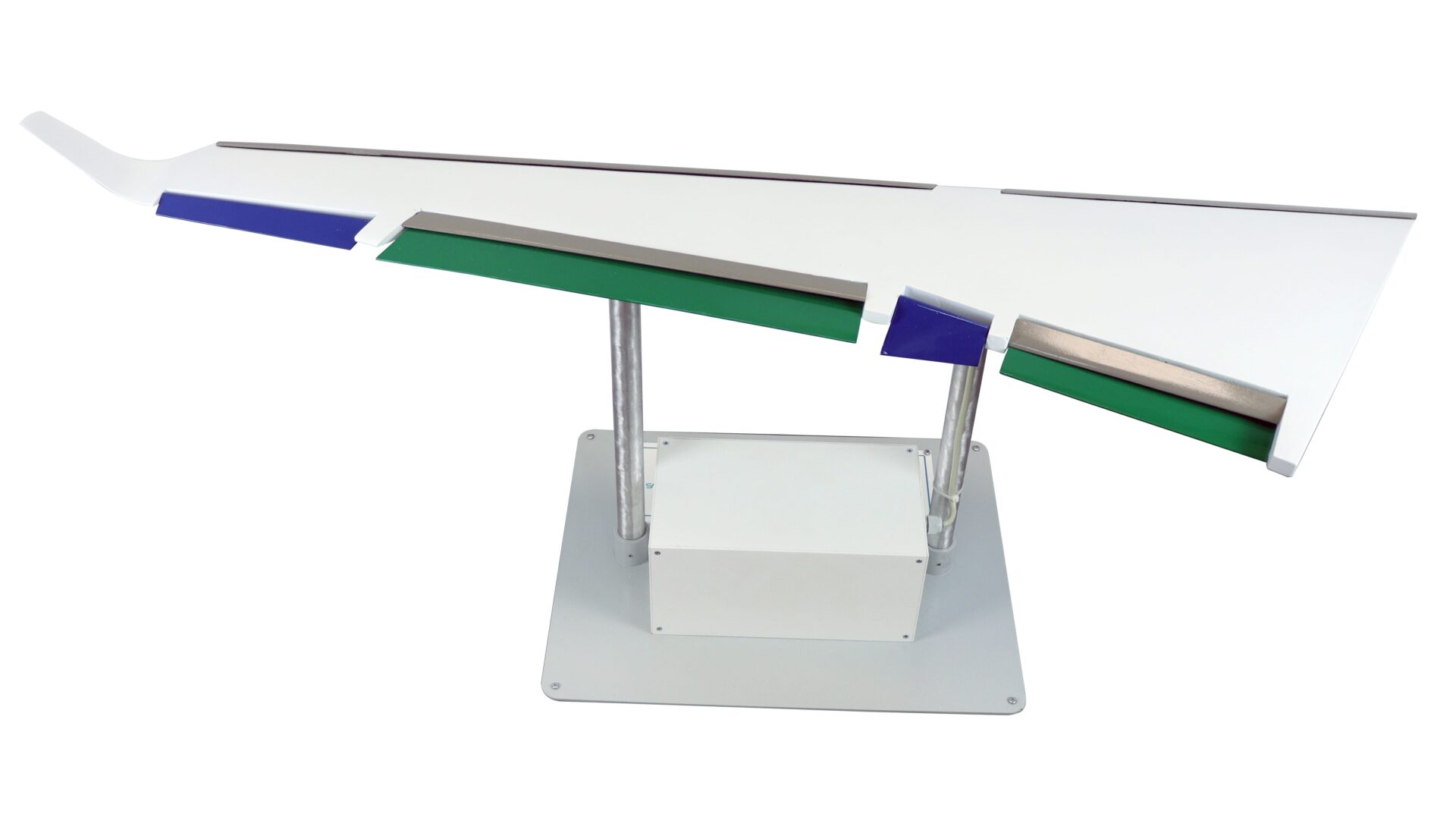

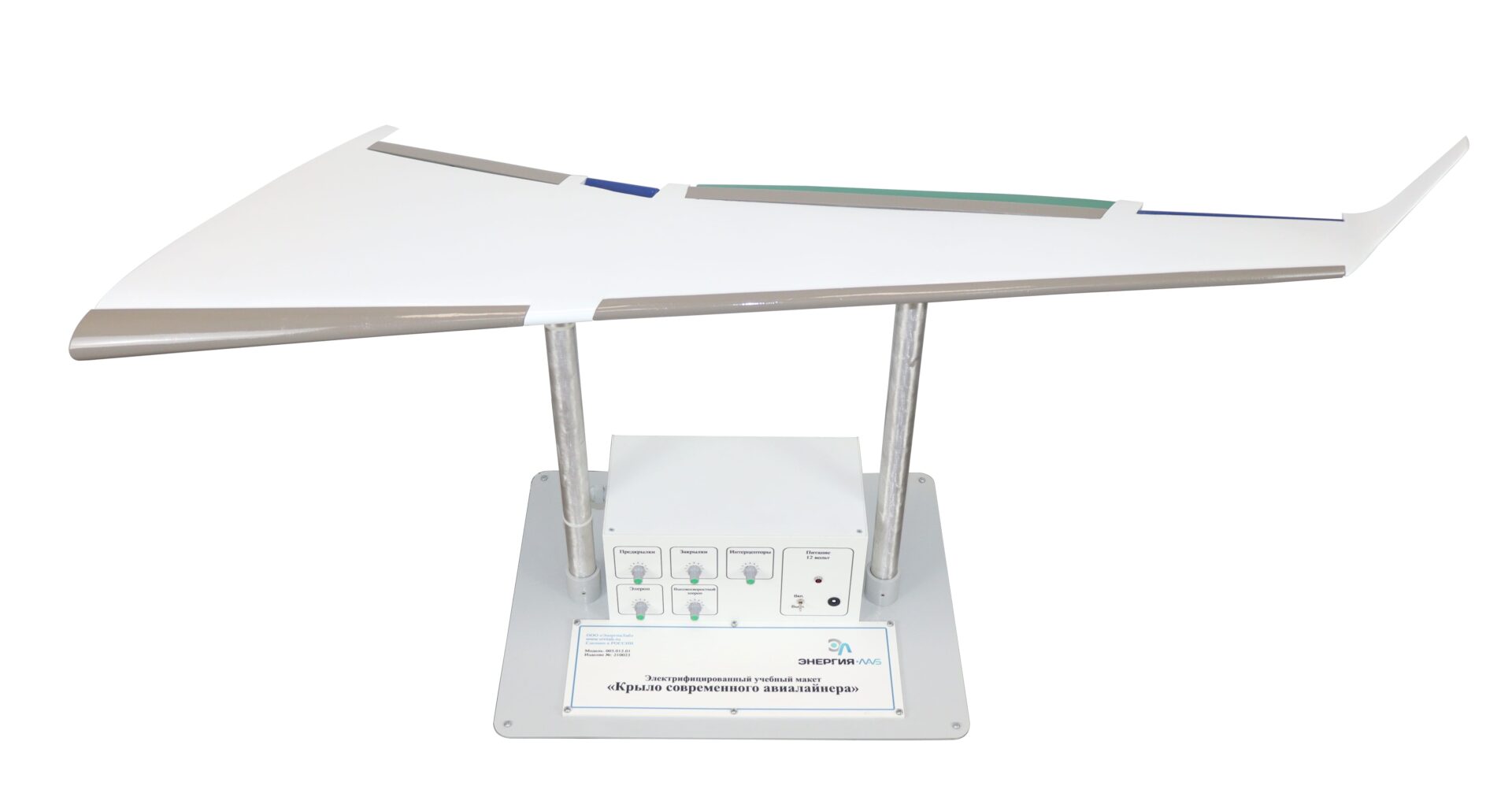

Внешний вид учебного макета представлен на фотографии. Макет собран на сварном металлическом основании, установленном на ножки. На основании закреплена масштабная копия консоли крыла самолета ИЛ-96.

Учебный макет представляет собой масштабную копию консоли крыла пассажирского самолета ИЛ - 96, с отклоняемыми элементами механизации и управления (предкрылки, закрылки, элероны, интерцепторы и т.д.), все элементы имеют цветовую дифференциацию и позволяют легко их идентифицировать.

Макет имеет масштаб 1:100 и воспроизводит крыло реального летательного аппарата.

Материалы, из которых изготовлен макет: пластик, полимерно-композиционный материал на основе стеклоткани, металл.

Для демонстрации работы элементов крыла макет оснащен электроприводами исполнительных механизмов, органы управления приводами расположены в блоке управления.

В макете отображены все основные компоненты крыла: закрылки, предкрылки, интерцептор, элерон.

Блок управления содержит:

  • Регулятор «Предкрылки» для демонстрации изменения угла наклона предкрылка.
  • Регулятор «Закрылки» для демонстрации изменения угла наклона закрылка.
  • Регулятор «Интерцепторы» для демонстрации изменения угла наклона интерцептора.
  • Регулятор «Элерон» для демонстрации изменения угла наклона элерона.
  • Регулятор «Высокоскоростной элерон» для демонстрации высокоскоростного элерона.

Лабораторные работы

  1. изучение элементного состава средств изменения подъемной силы крыла самолета и уяснения их типовой конструкции.
  2. наглядная демонстрация кинематики процессов выпуска и отклонения элементов механизации.

Комплект поставки

  1. Электрифицированный учебный макет «Крыло современного авиалайнера».
  2. Набор аксессуаров и документов.
  3. Сетевой адаптер 12V.
  4. Паспорт.
  5. Мультимедийная методика.
  6. Комплект технической документации.
  7. Техническое описание оборудования.
  8. Краткие теоретические сведения.

Технические характеристики

Потребляемая мощность, В·А 50
Электропитание:

  • от однофазной сети переменного тока с защитным проводниками напряжением, В 220
  • частота, Гц 50

Класс защиты от поражения электрическим током I
Диапазон рабочих температур, ˚С +10…+35
Влажность, % 75
Габаритные размеры, мм
длина (по фронту) 1000
ширина (ортогонально фронту) 400
высота 600
Масса, кг 14
Количество человек, которое одновременно и активно может работать на комплекте 2

Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001-2015.
