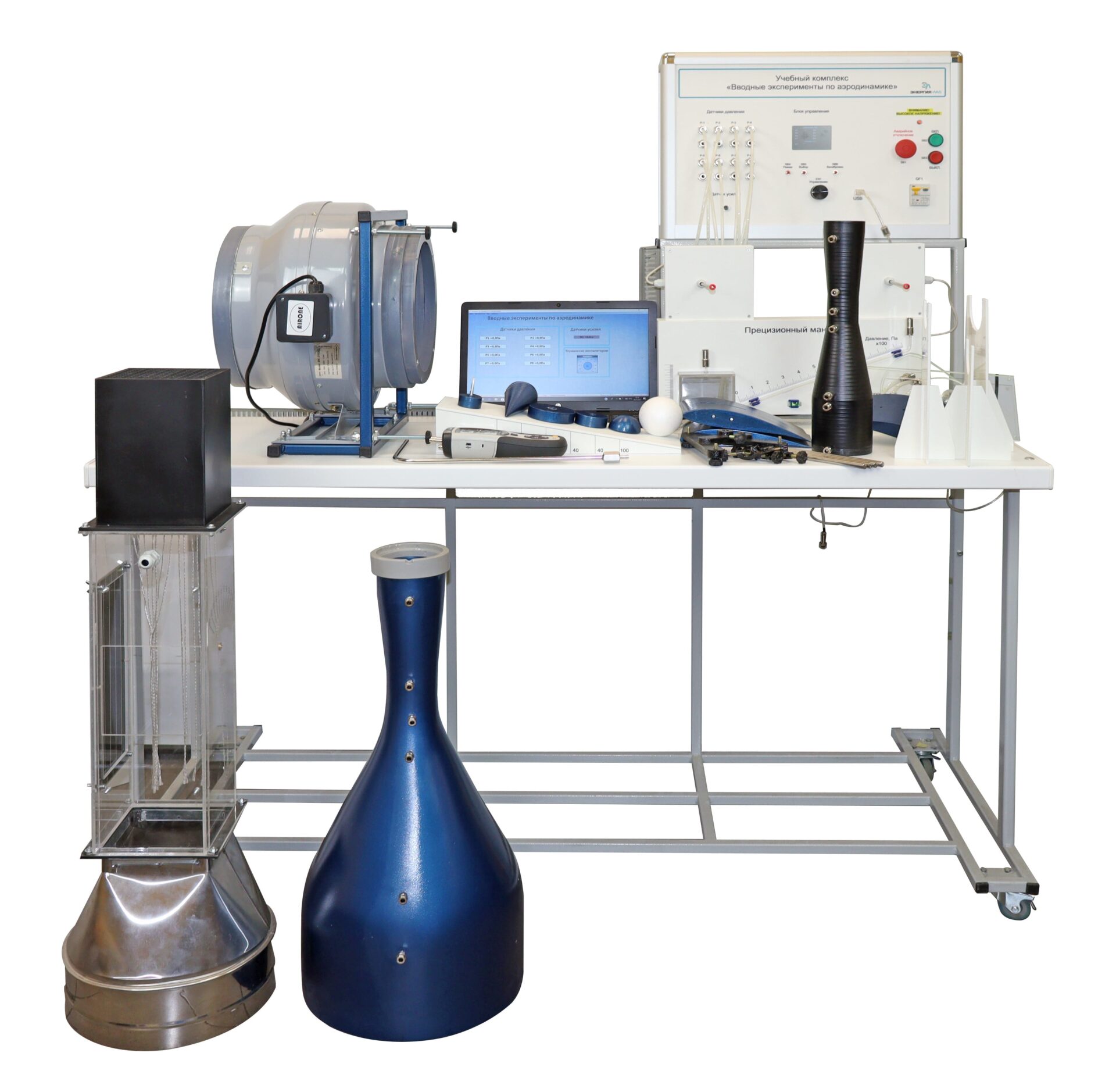

Комплект учебно-лабораторного оборудования «Учебный комплекс «Вводные эксперименты по аэродинамике»

Описание товара

Стенд предназначен для проведения лабораторно – практических занятий в высших и средних учебных заведениях. Позволяет проводить лабораторные работы для студентов технических специальностей. Стенд позволяет на практике закрепить теоретический материал и позволяет производить лабораторные работы.

Лабораторные работы

1. Статическое давление в узком сечении. Измерение давления прецизионным манометром
2. Определение скорости потока с помощью трубки Вентури
3. Определение скорости ветра с помощью приемника воздушного давления
4. Измерение давления датчиком давления с помощью измерительного прибора
5. Измерение зависимости сопротивления воздуха от скорости ветра
6. Коэффициент лобового сопротивления cW: соотношение между сопротивлением воздуха и формой тела
7. Кривая давления на профиле крыла
8. Проверка принципа Бернулли
9. Изучение картины обтекания тела
10. Измерение сил, действующих на объект в полете

Комплект поставки

Стенд состоит из элементов, с помощью которых происходит выполнение лабораторных работ. В комплект поставки входит:

Вентилятор нагнетающий и всасывающий – 1 шт.
Аэродинамическая труба – 1 шт.
Трубка Вентури – 1 шт.
Прецизионный манометр – 1 шт.
Штатив - 3 шт.
Штативный стержень (12 мм х  40 см) – 5 шт.
Штативный стержень (10 мм х  25 см) – 5 шт.
Универсальный зажим – 5 шт.
Приемник воздушного давления – 3 шт.
Измерительный прибор – 1 шт.
Рабочая секция опытов по аэродинамике - 1 шт.
Детали для опытов по аэродинамике – 1 комплект.
Дополнительные детали для опытов по аэродинамике – 1 комплект.
Динамометр – 2 шт.
Аэродинамическая поверхность с боковыми гранями – 1 шт.
Модуль для исследования эффекта Магнуса – 1 шт.
Программное обеспечение – 1 шт.
Ноутбук с установленным программным обеспечением – 1 шт.
Мультимедийная методика – 1 шт.
Генератор дыма – 1 шт.

Руководство по выполнению базовых экспериментов - 1 шт.
