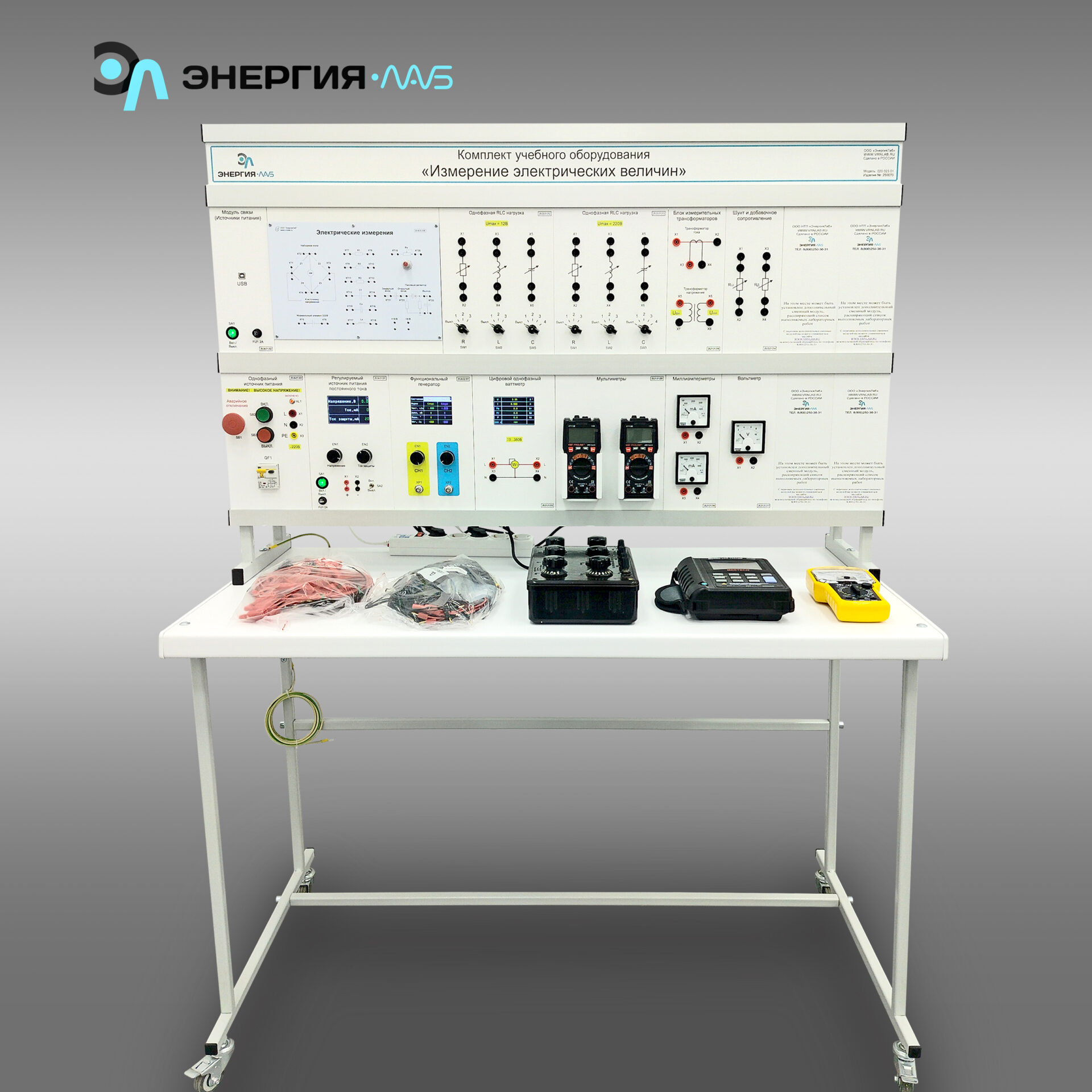

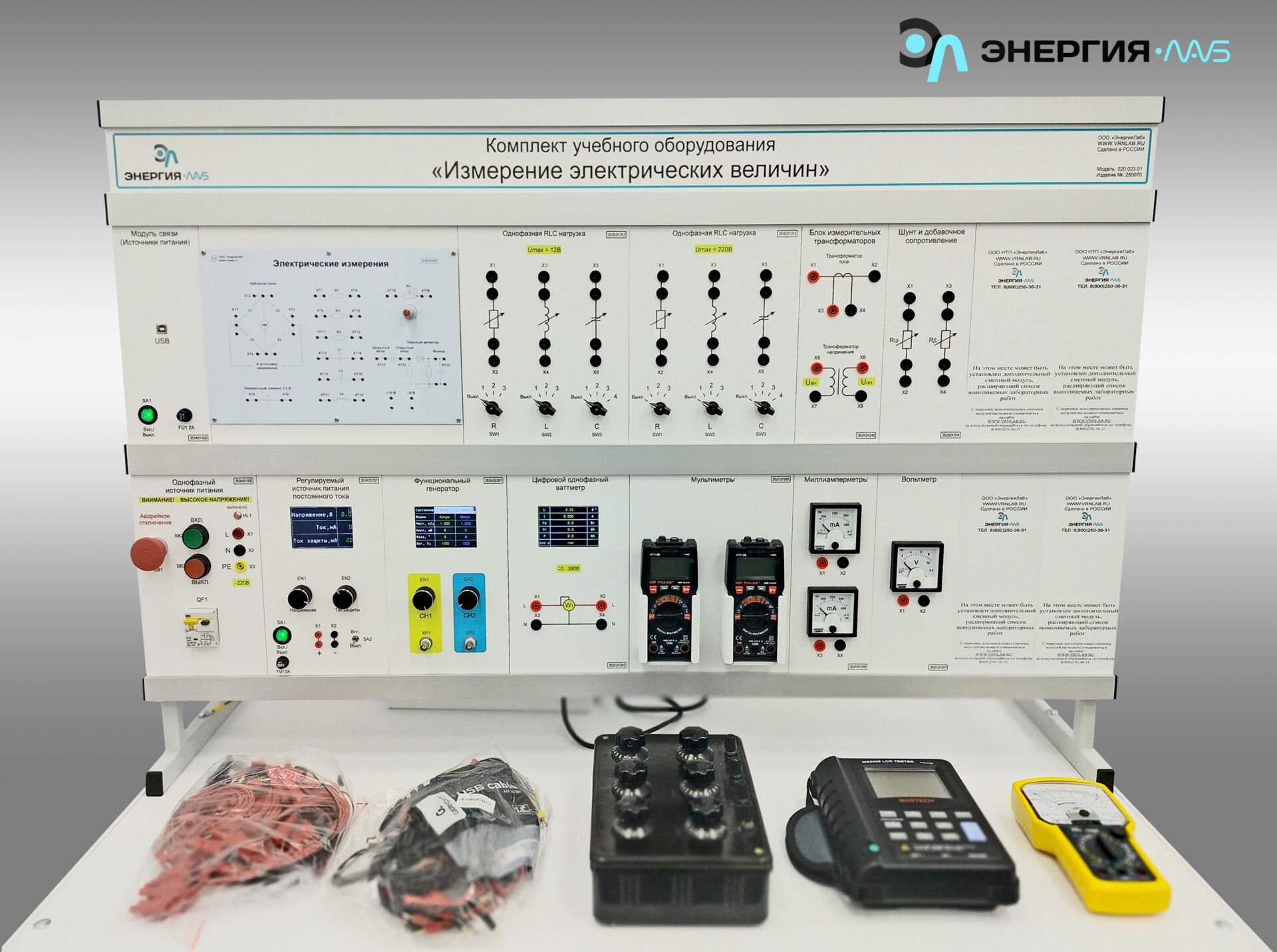

Комплект учебного оборудования «Измерение электрических величин»


Описание товара
- Исполнение: Модульное
- Лабораторных работ: 20
Стенд с ручным управлением.
Комплект лабораторного оборудования выполнен в стендовом исполнении: стойка с модулями установленная на собственном лабораторном столе.
Конструкция модулей обеспечивает возможность подключения внешних модулей и измерительных приборов.
Лабораторные работы
Измерения в цепях постоянного тока.
- Прямые измерения напряжения и тока аналоговым и цифровым приборами.
- Определение полярности напряжения и направления тока по показаниям приборов.
- Косвенные измерения напряжения и тока.
- Расширение пределов измерения амперметров и вольтметров с помощью шунтов и добавочных сопротивлений.
- Калибровка аналоговых амперметра и вольтметра.
- Определение методической погрешности измерений, обусловленной влиянием приборов.
- Оценка величины сопротивления аналоговых и цифровых приборов.
- Измерение э.д.с. источника с высоким внутренним сопротивлением компенсационным методом. Измерения в цепях переменного тока.
- Прямые измерения синусоидальных напряжения и тока.
- Оценка верхней границы частотного диапазона измерительных приборов.
Измерение мощности в цепи постоянного тока.
- Косвенное измерение мощности методом амперметра и вольтметра.
- Определение методической погрешности измерений мощности, обусловленной влиянием приборов.
- Выбор оптимальной схемы подключения приборов с целью минимизации методической погрешности измерений мощности.
- Измерение электрического сопротивления в цепях постоянного тока.
- Прямое измерение электрического сопротивления аналоговым и цифровым мультиметрами.
- Косвенное измерение электрического сопротивления методом амперметра и вольтметра.
- Определение методической погрешности измерения электрического сопротивления, обусловленной влиянием приборов.
- Сборка и испытание мостовой схемы измерения электрического сопротивления.
- Измерение электрического сопротивления равноплечим и неравноплечим уравновешенными мостами.
- Измерение электрического сопротивления методом замещения.
Комплект поставки
Модуль «Однофазный источник питания»
- 1 шт
Модуль «Однофазный источник питания 220 В» предназначен для ввода однофазного напряжения 220 В, защиты от коротких замыканий в элементах стенда,...
Модуль «Функциональный генератор»
- 1 шт
Модуль «Функциональный генератор» предназначен для генерации сигналов различной формы с частотой до 100 кГц и амплитудой до 10 В. ...
Модуль «Цифровой однофазный ваттметр 380В»
- 1 шт
Модуль «Цифровой однофазный ваттметр 380В» предназначен для измерения мощности, потребляемой от однофазной сети. На дисплее отображаются действующие значения тока и...
Модуль «Регулируемый источник питания постоянного тока»
- 1 шт
Сменный модуль "Регулируемый источник питания постоянного тока" предназначен для формирования постоянного напряжения до 10В. Есть возможность грубой и плавной регулировки...
Модуль «Мультиметры»
- 1 шт
Модуль «Мультиметры» предназначен для измерения напряжения, тока и сопротивления. Технические характеристики Габариты (Д×В), мм 200×260 Технические особенности Корпус модуля выполнен...
Модуль «Модуль связи (Источники питания)»
- 1 шт
Назначение Модуль «Модуль связи (источник питания)» предназначен для дистанционного управления совместимыми модулями и низковольтного питания модулей, не предназначенных для автономной...
Модуль «Однофазная RLC нагрузка», 12В
- 1 шт
Модуль «Однофазная RLC нагрузка» 12В предназначен для реализации различного вида нагрузки. Модуль состоит из переменного резистора, индуктивности и емкости,...
Модуль «Однофазная RLC нагрузка» 220В
- 1 шт
Модуль «Однофазная RLC нагрузка» 220В предназначена для реализации различного вида нагрузки.
Модуль «Миллиамперметры»
- 1 шт
Модуль «Миллиамперметры» предназначен для проведения лабораторных работ. Модуль содержит два стрелочных миллиамперметра.
Модуль «Вольтметр»
- 1 шт
Модуль «Вольтметр» содержит стрелочный вольтметр и предназначен для проведения лабораторных работ, где нужно определение напряжения или ЭДС в электрических цепях. Подключается параллельно нагрузке или источнику...
Модуль «Шунт и добавочное сопротивление»
- 1 шт
Модуль «Шунт и добавочное сопротивление» предназначен для проведения лабораторных работ.
Модуль «Блок измерительных трансформаторов»
- 1 шт
Модуль «Блок измерительных трансформаторов» предназначен для преобразования электрических величин.
Технические характеристики
Потребляемая мощность, В·А 300
Электропитание: от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В 220 частота, Гц 50
Класс защиты от поражения электрическим током I
Диапазон рабочих температур, ˚С +10…+35
Влажность, % до 80
Габаритные размеры, мм, не более
длина (по фронту) 1200
ширина (ортогонально фронту) 600
высота 1600
Масса, кг 40
Количество человек, которое одновременно и активно может работать на комплекте 2
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001-2015.
