Типовой комплект учебного оборудования «Определение коэффициента теплопередачи при свободном движении»

Описание товара

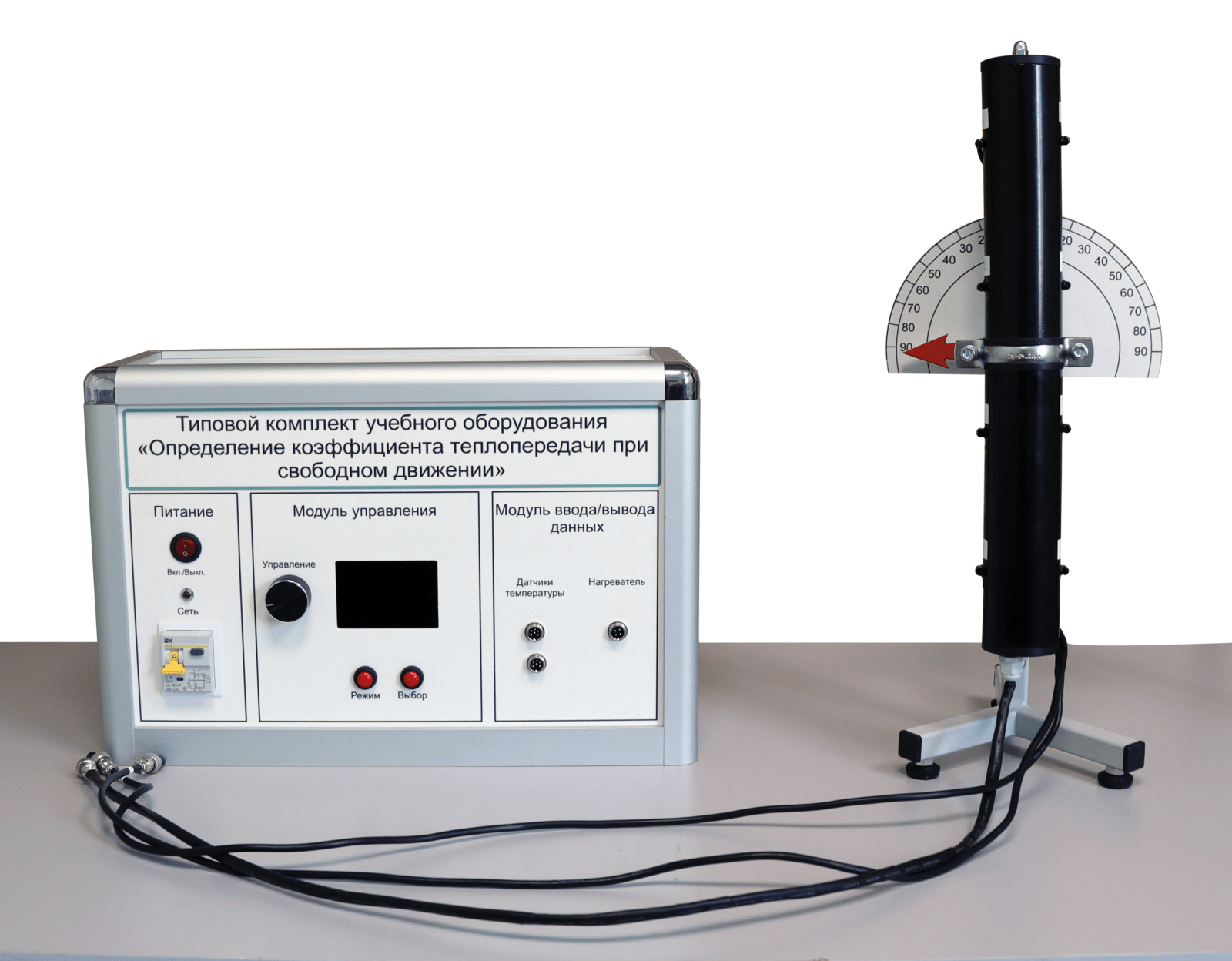

Комплект учебного оборудования состоит из двух частей: модуля для определения коэффициента теплопередачи и блока управления.

Блок управления, выполнен из металлического профиля с корпусом из ABS пластика, толщиной 4 мм, белого цвета с текстурой «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда. Все надписи и обозначения на лицевой панели выполнены с помощью цветной термопечати.

Модуль представляет собой цилиндр, выполненный из медной трубы диаметром 54 мм. Для нагрева поверхности, в модуле установлен нагревательный элемент с регулируемой мощностью. Цилиндр располагается на подставке и имеет поворотный элемент, позволяющий проводить эксперименты в положении цилиндра от 0-90° (диапазонное значение). Для точного определения угла наклона имеется угловая шкала. Модуль подсоединяется к блоку управления при помощи специального разъема.

Для проведения лабораторных работ модуль укомплектован датчиками температуры (измеряемая температура от -55°С до 125°С, точность 0.5°С в диапазоне от -10°С до 85°С). Для определения температуры поверхности цилиндра используется выносной датчик температуры. Все датчики, установленные на модуле исследования, при подключении к блоку управления отображаются на цветном LCD TFT дисплее диагональю 3,5 дюйма разрешением 320×480 пикселей.

Микропроцессорная система предназначена для управления модулями стенда, связи с компьютером, сбора и обработки данных. Система построена на базе 32-х разрядного микроконтроллера с архитектурой ARM.

Микропроцессорная
система имеет возможность расширения по средствам подключения дополнительных
модулей, связь с которыми осуществляется по интерфейсу RS485, количество
одновременно подключаемых модулей ограничено только нагрузочными возможностями
интерфейса. Скорость обмена по линиям RS485 составляет от 9600 до 115200 бод.

Технические характеристики
