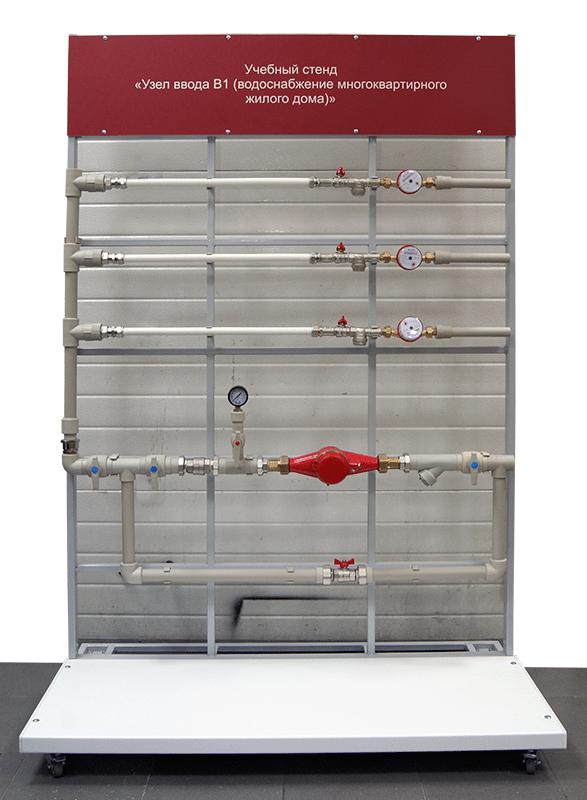

Учебный стенд «Узел ввода В1 (водоснабжение многоквартирного жилого дома)»
Звонок по РФ бесплатный
Аддитивные технологии и прототипирование. CAD/CAM
Автоматизация производства
Автомобильная, с/х техника
Вентиляция и водоснабжение. Системы ЖКХ
Ветеринарные стенды и тренажеры
Виртуальные лаборатории
Гидравлика и гидроэнергетика
Метрология. Измерения. Технология машиностроения
Наглядные пособия. Электронные и печатные плакаты.
Пневматика и газовая динамика
Телекоммуникация. Связь. ВОЛС. Сети ЭВМ. Защита информации
Техническая механика и материаловедение
Физика
Электротехника. Электроника. Электромеханика
Универсальное оборудование
Электроэнергетика. Электроснабжение. РЗиА. Монтаж и наладка. Альтернативная энергетика
Позволяет изучить общий узел учета воды, систему поквартирного ввода холодной воды, индивидуальный учел учета воды.
Состав стенда.
Стенд представляет собой рамное основание, выполненное из металлического профиля покрашенного порошковой краской. Основание имеет поворотные колесные опоры с тормозами. На рамном основании монтируется следующее исследуемое оборудование:
общедомовой счетчик воды – 1шт, соединения, дюйм – ½;
фильтр механический очистки – 1 шт;
вентиль – 2 шт;
манометр – 1шт;
крыльчатые счётчики воды – 3шт, соединения, дюйм – ½;
шаровой кран, шт – 6 шт, диаметр соединения, мм – 15 сетчатый фильтр, шт – 3 шт, диаметр резьбы, дюйм – ½
В нижней части рамы смонтирован монтажный стол, размер столешницы 1200х600 мм. Для выполнения практических работ в комплект со стендом также входят:
трубопроводы металлопластиковые длиной 3м, диаметром ½ дюйм в количестве 3шт;
комплект запорной арматуры.
Технические характеристики:
Габаритные размеры стенда (ДхШхВ): 1200х600х1800мм
Комплектность.
Учебный стенд - 1 шт.
Диск с методическими материалами –1шт.
Руководство по эксплуатации – 1 шт.
Паспорт – 1 шт.
