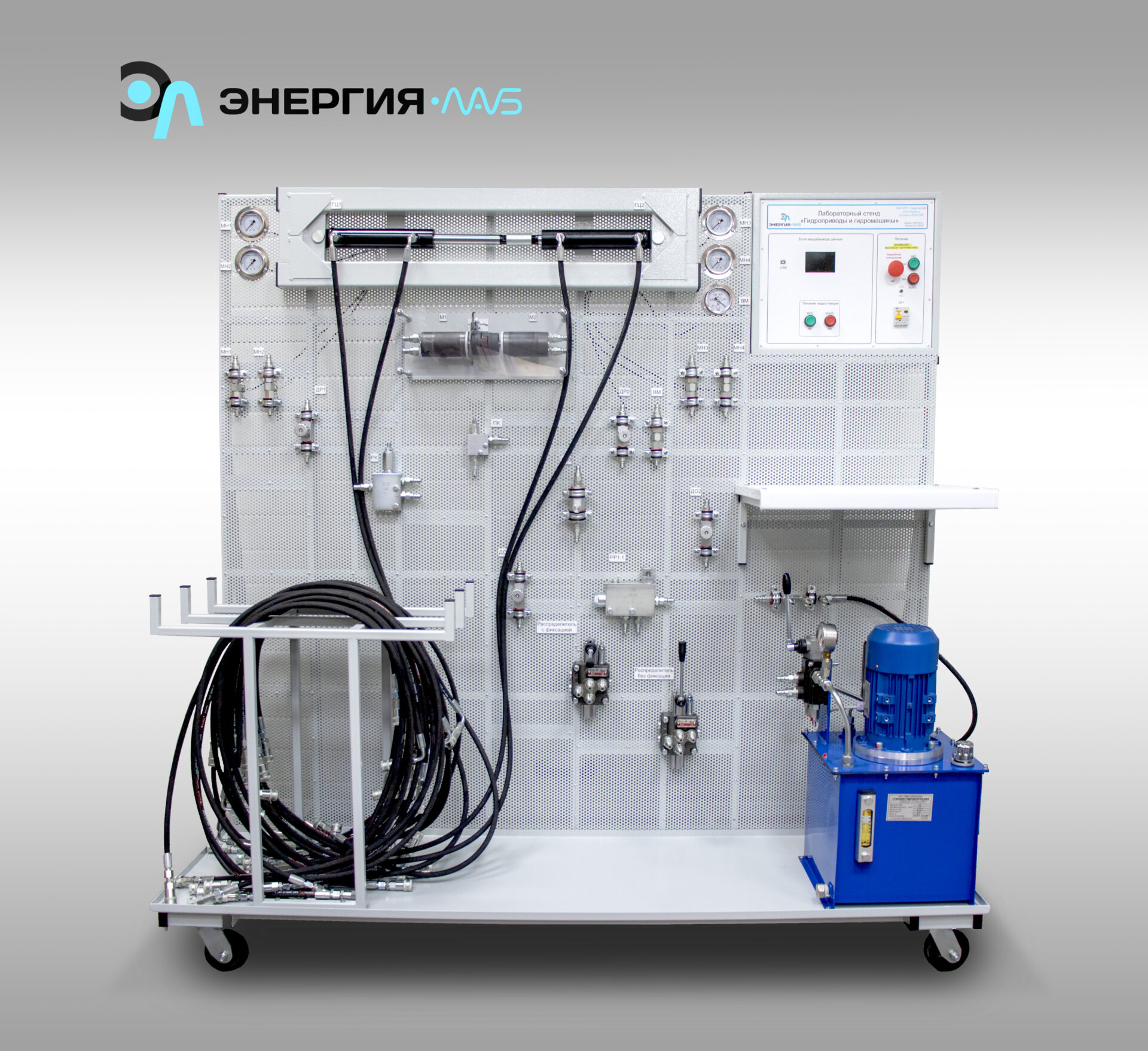

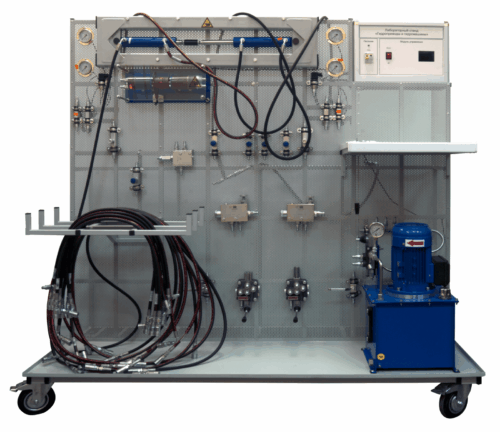

Лабораторный стенд «Гидроприводы и гидромашины»

Описание товара

Лабораторный стенд «Гидроприводы и гидромашины» предназначен для проведения лабораторно-практических занятий. Комплекс снабжен учебно-методическими материалами. Для одновременной работы группой из трех человек.

Стенд позволяет выполнять сборку различных гидравлических схем для изучения правил их построения, функционирования и проектирования.

Лабораторные работы

1. Экспериментальное исследование кавитационных и рабочих характеристик шестеренного насоса при различных частотах вращения вала насоса.
2. Исследование характеристик предохранительного клапана.
3. Исследование характеристик системы насос – предохранительный клапан.
4. Экспериментальное исследование течения жидкости по трубопроводу.
5. Экспериментальное исследование характеристики дросселя с обратным клапаном.
6. Изучение принципа действия гидравлического распределителя.
7. Экспериментальное исследование характеристик двухлинейного регулятора расхода.
8. Экспериментальное исследование характеристик трехлинейного регулятора расхода.
9. Экспериментальное исследование характеристик трехлинейного редукционного клапана.
10. Экспериментальное определение и исследование энергетических и механических характеристик нерегулируемого гидропривода возвратно-поступательного действия.
11. Экспериментальное определение и исследование энергетических и механических характеристик нерегулируемого гидропривода вращательного действия.
12. Экспериментальное определение и исследование энергетических и механических характеристик гидропривода вращательного действия последовательного дроссельного регулирования с установкой дросселя в линии нагнетания и слива.
13. Экспериментальное определение и исследование энергетических и механических характеристик гидропривода вращательного действия последовательного дроссельного регулирования с установкой двухлинейного регулятора расхода в линии нагнетания и в линии слива.
14. Экспериментальное определение и исследование энергетических и механических характеристик гидропривода вращательного действия последовательного дроссельного регулирования с установкой трехлинейного регулятора расхода в линии нагнетания.
15. Экспериментальное определение и исследование энергетических и механических характеристик гидропривода дроссельного параллельного регулирования вращательного движения с применением дросселя.
16. Экспериментальное определение и исследование энергетических и механических характеристик гидропривода дроссельного параллельного регулирования вращательного движения с применением двухлинейного регулятора расхода.
17. Экспериментальное определение и исследование энергетических и механических характеристик гидропривода дроссельного последовательного регулирования возвратно-поступательного движения с установкой дросселя в линии нагнетания и в линии слива.
18. Экспериментальное определение и исследование энергетических и механических характеристик гидропривода дроссельного последовательного регулирования возвратно-поступательного движения с установкой двухлинейного регулятора расхода в линии нагнетания и в линии слива.
19. Экспериментальное определение и исследование энергетических и механических характеристик гидропривода дроссельного последовательного регулирования возвратно поступательного движения с трехлинейным регулятором расхода.
20. Экспериментальное определение и исследование энергетических и механических характеристик гидропривода дроссельного параллельного регулирования возвратно-поступательного движения с применением дросселя
21. Экспериментальное определение и исследование энергетических и механических характеристик гидропривода дроссельного параллельного регулирования возвратно-поступательного движения с применением двухлинейного регулятора расхода.
22. Экспериментальное определение и исследование энергетических и механических характеристик гидропривода возвратно-поступательного действия с применением редукционного клапана.
23. Экспериментальное определение и исследование энергетических и механических характеристик нерегулируемого гидропривода вращательного действия с применением редукционного клапана.
24. Изучение типовых схем гидропривода с применение трехлинейного регулятора расхода (сборка схемы гидропривода дискретного ручного управления).

Комплект поставки

1. Ноутбук
2. Лабораторная рама
3. Моноблок «Гидроприводы и гидромашины»
4. Бак
5. Предохранительный клапан
6. Кран шаровый
7. Фильтр
8. Набор шлангов, фиттингов и быстроразъемных соединений для монтажа гидравлических схем
9. Насос с электроприводом
10. Датчик давления - 2 шт.
11. Гидроцилиндр двухстороннего действия - 2 шт.
12. Дроссель с обратным клапаном - 2 шт.
13. Распределитель с ручным управлением с пружинным возвратом
14. Двухлинейный регулятор расхода - 2 шт.
15. Трехлинейный регулятор расхода
16. Редукционный клапан
17. Гидромотор
18. Распределитель с ручным управлением с фиксацией
19. Дроссель - 2 шт.
20. Набор аксессуаров и документов
    1. Паспорт
    2. Мультимедийная методика
    3. Программный комплекс
21. Комплект технической документации
    1. Техническое описание оборудование
    2. Краткие теоретические сведения
    3. Руководство по выполнению базовых экспериментов

Технические характеристики

Потребляемая мощность, кВт 3
Электропитание: от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В 220 частота, Гц 50
Класс защиты от поражения электрическим током I (неизменяемый параметр)
Диапазон рабочих температур, ˚С +5 - +45 (неизменяемый параметр)
Влажность, % 70
Габаритные размеры, мм
длина (по фронту) 1800
ширина (ортогонально фронту) 800
высота 1800
Количество человек, которое одновременно и активно работает на комплекте 3
