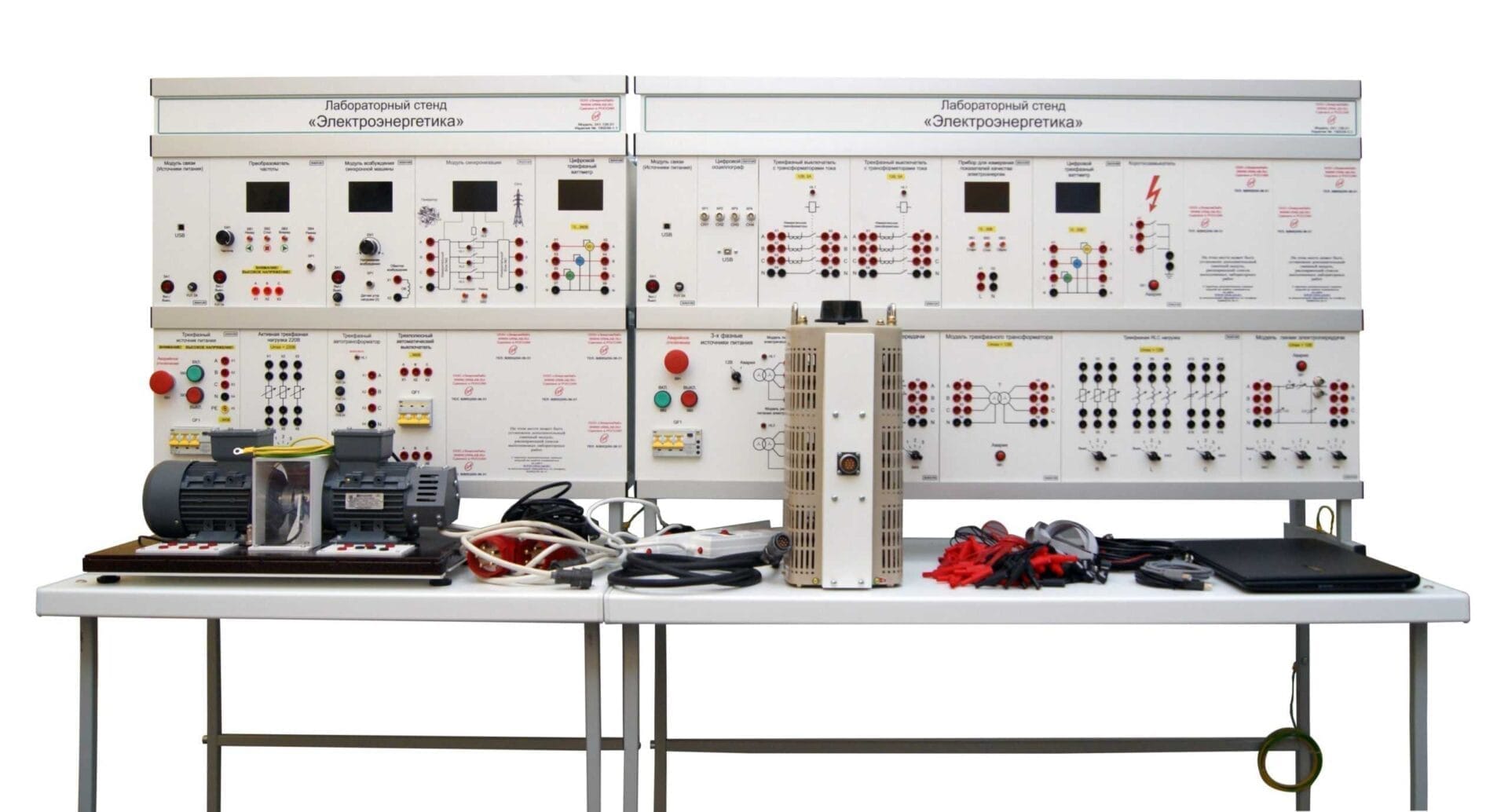

Лабораторный стенд «Электроэнергетика»

Описание товара

Комплект лабораторного оборудования «Электроэнергетика» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

Комплект лабораторного оборудования «Электроэнергетика» выполнен в стендовом исполнении: стойка с установленными модулями установлены на собственном лабораторном столе.

Конструкция модулей обеспечивает возможность подключения внешних модулей и измерительных приборов.

Компьютерная версия: наличие ноутбука и программного обеспечения позволяет выполнить снимать статические и динамические характеристики с помощью виртуальных приборов.

Лабораторные работы

1. Производство электрической энергии.
   1. Синхронные генераторы.
      1. Ручное управление включением синхронного генератора на параллельную работу по способу самосинхронизации.
      2. Ручное управление включением синхронного генератора на параллельную работу по способу точной синхронизации.
      3. Ручное управление режимом автономно работающего синхронного генератора.
      4. Ручное управление режимом синхронного генератора, работающего параллельно с электрической системой бесконечной мощности.
   2. Синхронные компенсаторы.
      1. Пуск и регулирование реактивной мощности синхронного компенсатора.
   3. Собственные нужды электрических станций.
      1. Самозапуск трехфазного асинхронного электродвигателя.
2. Передача электрической энергии.
   1. Режимы элементов электрической сети.
      1. Натурное моделирование установившегося режима работы трансформатора.
      2. Натурное моделирование установившегося режима работы линии электропередачи.
   2. Режимы электроэнергетической системы.
      1. Определение влияния на режим электроэнергетической системы потребляемой в ней активной/реактивной мощности.
      2. Определение влияния на режим электроэнергетической системы генерируемой в ней активной/реактивной мощности.
3. Распределение электрической энергии.
   1. Установившиеся режимы распределительных электрических сетей.
      1. Натурное моделирование установившегося режима работы распределительной электрической сети с односторонним питанием.
      2. Натурное моделирование установившегося режима работы распределительной электрической сети с двусторонним питанием.
      3. Натурное моделирование режима установившегося трехфазного (двухфазного, однофазного, двухфазного на землю) короткого замыкания в электрической сети, питающейся от источника практически бесконечной мощности.
   2. Регулирование напряжения в распределительных электрических сетях.
      1. Встречное регулирование напряжения.
      2. Регулирование напряжения путем поперечной компенсации реактивной мощности с помощью конденсаторной батареи.
4. Потребление электрической энергии.
   1. Снятие статической характеристики мощности по напряжению резистивной нагрузки.
   2. Снятие статической характеристики мощности по напряжению индуктивной нагрузки (реактора).
   3. Снятие статической характеристики мощности по напряжению батареи конденсаторов.
   4. Снятие статических характеристик мощности по напряжению асинхронной нагрузки.
5. Качество электрической энергии.
   1. Измерение параметров и показателей качества электрической энергии.
   2. Управление качеством электрической энергии путем встречного регулирования напряжения.
   3. Управление качеством электрической энергии путем регулирования напряжения поперечной компенсацией реактивной мощности.
6. Переходные процессы в электроэнергетических системах.
   1. Электромагнитные переходные процессы в электроэнергетических системах.
      1. Переходный процесс при включении трансформатора без нагрузки.
      2. Переходный процесс при внезапном трехфазном коротком замыкании в электрической сети, питающейся от источника практически бесконечной мощности.
   2. Электромеханические переходные процессы в электроэнергетических системах.
      1. Переходный процесс при подключении синхронного генератора к электрической сети.
      2. Переходный процесс потери устойчивости синхронного генератора при медленном его нагружении.
      3. Переходный процесс в одномашинной электрической системе при потере возбуждения генератора.
7. Релейная защита электроэнергетических систем.
   1. Защита линий электропередачи.
      1. Максимальная токовая защита/отсечка двух линий электропередачи с односторонним питанием.
      2. Защита от замыканий на землю в сети с большим током замыкания на землю.
      3. Дифференциальная защита линии электропередачи.
   2. Защита силового трансформатора.
      1. Дифференциальная защита трансформатора.
      2. Максимальная токовая защита трансформатора.
8. Автоматика нормальных режимов электроэнергетических систем.
   1. Автоматическое управление включением синхронного генератора на параллельную работу.
      1. Автоматическое управление включением синхронного генератора на параллельную работу по способу самосинхронизации.
      2. Автоматическое управление включением синхронного генератора на параллельную работу по способу точной синхронизации.
   2. Автоматическое регулирование частоты.
      1. Автоматическое регулирование частоты автономной электрической системы.
   3. Автоматическое регулирование напряжения.
      1. Автоматическое регулирование напряжения изменением возбуждения синхронного генератора.
   4. Автоматическое управление режимом электрической системы.
      1. Автоматическое управление режимом автономной одномашинной электрической системы.
      2. Автоматическое управление режимом одномашинной электрической системы, работающей параллельно с электрической системой бесконечной мощности.
9. Противоаварийная автоматика электроэнергетических систем.
   1. Автоматика отключений коротких замыканий, повторного и резервного включений.
      1. Автоматическое отключение короткого замыкания на линии электропередачи с односторонним питанием.
      2. Автоматическое повторное включение линии электропередачи с односторонним питанием.
      3. Автоматическое повторное включение линии электропередачи с двусторонним питанием.
      4. Автоматическое резервное включение секционного выключателя понизительной подстанции.

Комплект поставки

1. Ноутбук
2. Электромашинный агрегат
3. Лабораторный стол – 2 шт.
4. Стойка для установки модулей - 2 шт.
5. Комплект соединительных проводов и сетевых шнуров
6. Паспорт
7. Мультимедийная методика
8. Программный комплекс ELAB
9. Техническое описание оборудование
10. Краткие теоретические сведения
11. Руководство по выполнению базовых экспериментов
12. Комплект модулей
    1. Модуль «Трехфазные источники питания» - 1 шт
    2. Модуль «Модуль связи (Источники питания)» - 2 шт
    3. Модуль «Модель трехфазного трансформатора» - 1 шт
    4. Модуль «Модель линии электропередач» - 1 шт
    5. Модуль «Трехфазная RLC нагрузка» - 1 шт
    6. Модуль «Короткозамыкатель» - 1 шт
    7. Модуль «Трехфазный выключатель с трансформаторами тока» - 2 шт
    8. Модуль «Прибор для измерения показателей качества электроэнергии» - 1 шт
    9. Модуль «Цифровой трехфазный ваттметр» 380В - 1 шт
    10. Модуль «Цифровой трехфазный ваттметр» 30В - 1 шт
    11. Модуль «Цифровой осциллограф» - 1 шт
    12. Модуль «Трехфазный источник питания» - 1 шт
    13. Модуль «Преобразователь частоты» - 1 шт
    14. Модуль «Активная трехфазная нагрузка 220В» - 1 шт
    15. Модуль «Модуль возбуждения синхронной машины» - 1 шт
    16. Модуль «Модуль синхронизации» - 1 шт
    17. Модуль «Трехполюсный автоматический выключатель» - 1 шт

Технические характеристики

Потребляемая мощность, В·А 600
Электропитание: от трехфазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В 380
частота, Гц 50
Рабочее напряжение, В 12/380
Класс защиты от поражения электрическим током I
Диапазон рабочих температур, ˚С +10…+35
Влажность, % до 80
Габаритные размеры, мм
длина (по фронту) 2000
ширина (ортогонально фронту) 600
высота 1600
Масса, кг 50
Количество человек, которое одновременно и активно может работать на комплекте 4
