Экспериментальная учебная установка «Косой изгиб балки»

Описание товара

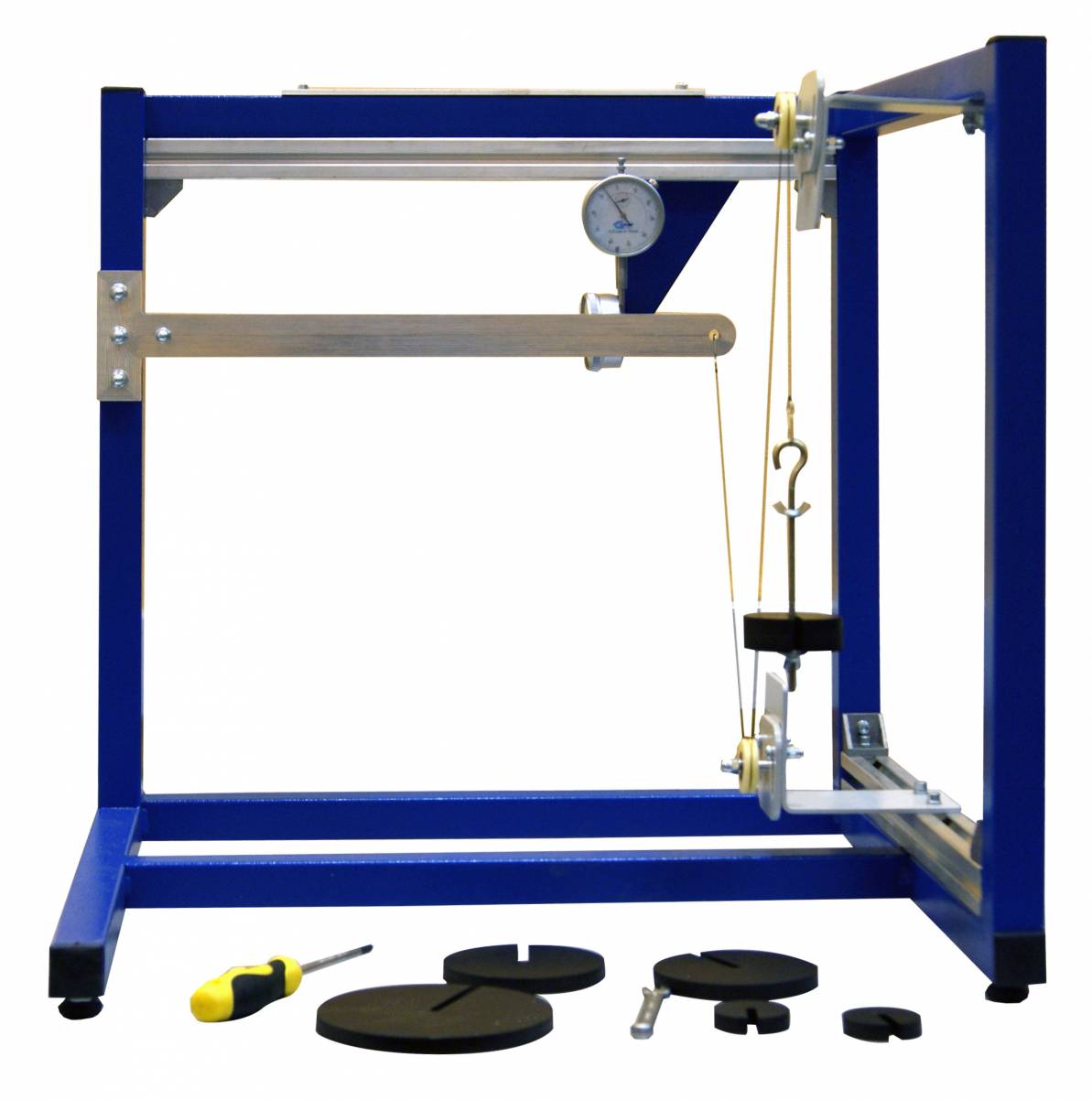

Учебный лабораторный стенд «Косой изгиб балки» предназначен для экспериментального определения перемещения сечений балки в двух ортогональных направлениях при косом изгибе.

Учебный стенд может быть использован при проведении лабораторных работ по курсу «Техническая механика».

Стенд представляет собой жесткое сварное основание, выполненное из стального профиля с полимерным покрытием.

Основание укомплектовано регулируемыми слабо скользящими опорами. Диапазон регулировки 10 мм. Для проверки правильности установки основания в горизонтальной плоскости в комплект входит уровень.

Для задания угла нагружения балки используется система с двумя роликами: подвижным и неподвижным. Нагружение осуществляется с помощью наборных грузов.

Грузы выполнены методом лазерной резки. На грузы нанесено гальваническое покрытие. На каждом грузе выбито значение его массы. Величина массы указана в граммах.

Измерение перемещения сечений балки осуществляется с помощью двух индикаторов часового типа, установленных ортогонально на специальной подвижной платформе.
