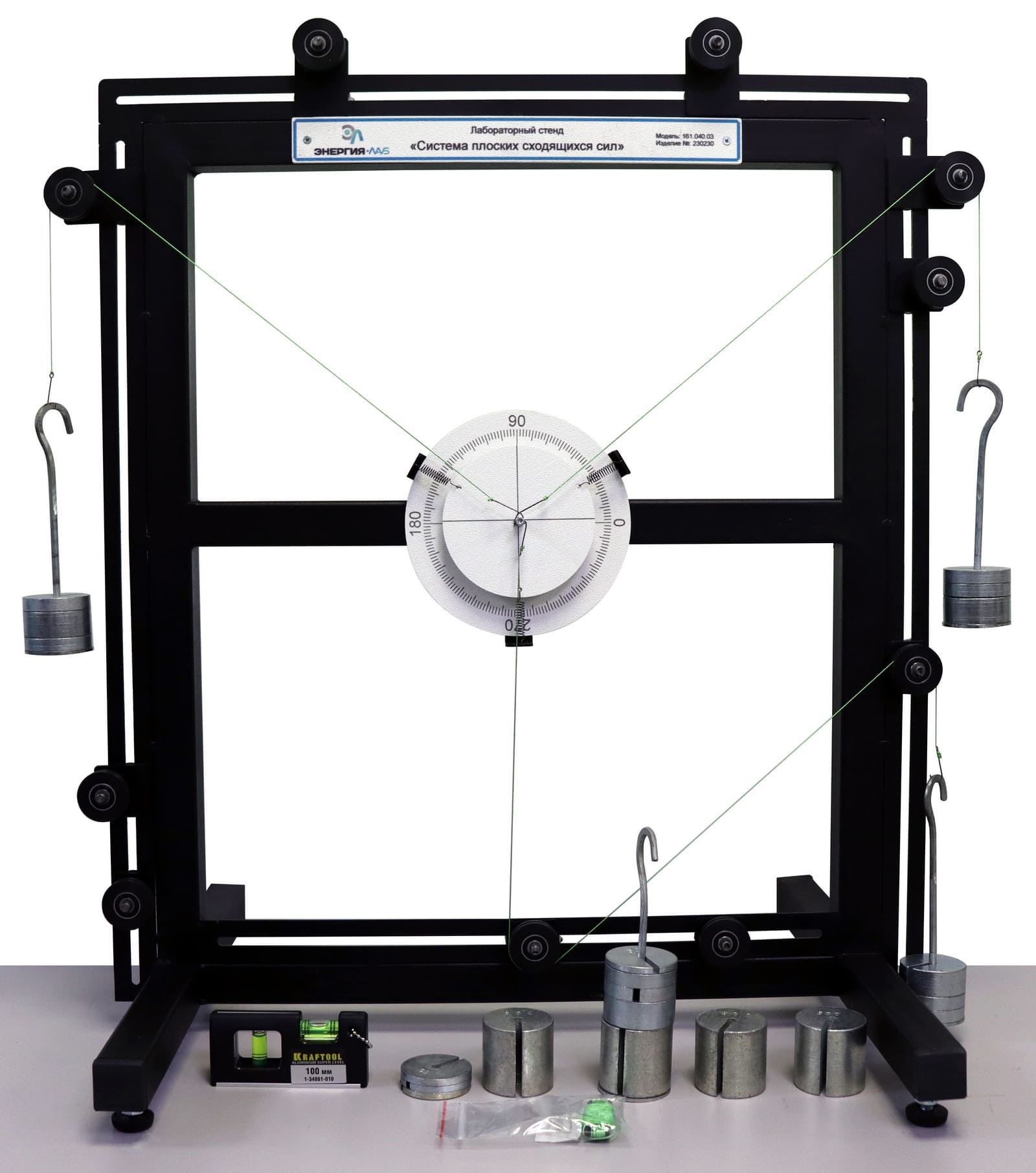

Лабораторный стенд «Система плоских сходящихся сил»

Описание товара

Учебное оборудование предназначено для проведения работ при изучении раздела «Теоретическая механика» курса технической механики. Учебный стенд позволяет изучить плоскую систему сходящихся сил и экспериментальным методом определить величину и направление равнодействующей силы.

Выполнение лабораторных работ на практике способствует лучшему усвоению теоретического курса, приобретение практических основ. В ходе проведения практических работ приобретаются навыки в обращении с измерительными приборами и оборудованием, постановке лабораторных задач и обработке экспериментальных данных.

Лабораторный стенд выполнен на основе универсального основания. Универсальное основание представляет собой сварную конструкцию из профиля. Покрытие полимерное. Цвет RAL7035. Текстура «шагрень».

Величина сил регулируется с помощью грузов. Грузы изготовлены из листовой стали методом лазерной резки. На каждом грузе ударным способом нанесена масса груза в граммах.

Грузы имеют антикоррозийное покрытие. Грузы предназначены для установки на специальное подвесное устройство и имеют паз.

Универсальное основание оснащено регулировочными ножками со слабо скользящими опорами. Регулировочные ножки предназначены для выравнивания основания строго по горизонтали. Диапазон регулирования ножек не менее 10 мм.

На основании размещены:

• Кронштейны с неподвижными блоками.
• Неподвижный диск с угловой шкалой. Материал диска АБС, текстура «песок», надписи и обозначения нанесены с помощью термопечати.
• Подвижный диск с опорными рисками. Материал АБС, текстура «песок», надписи и обозначения нанесены с помощью цветной термопечати. Подвижный диск может вращаться относительно неподвижного диска.

Лабораторные работы

Экспериментальное исследование плоской системы сходящихся сил

Комплект поставки

1. Лабораторный стенд в сборе — 1 шт.
2. Набор тросиков. Нагрузочная способность тросиков 30 кг. - 1 набор.
3. Набор грузов — 1 набор.
4. Уровень — 1 шт.
5. Флешнакопитель с учебным видеороликом и методическими материалами — 1 шт.
6. Гарантийный талон — 1 шт.
7. Паспорт — 1 шт.
8. Методические указания по выполнению лабораторных работ.
