Экспериментальная установка «Разрывная машина» предназначена для измерений силы при проведении испытаний металлов и сварных соединений на растяжение и сжатие при статических режимах нагружения.

Выполнение лабораторных работ способствует лучшему усвоению теоретического курса, приобретение практических основ. В ходе проведения работ приобретаются навыки в обращении с измерительными приборами и оборудованием, постановке лабораторных задач и обработке экспериментальных данных.

Принцип действия установки основан на преобразовании тензорезисторным датчиком силы, приложенной к испытуемому образцу, в электрический сигнал, изменяющийся пропорционально этой силе. Электрический сигнал регистрируется блоком управления, где обрабатывается и результаты измерений, в единицах силы, отображаются на жидкокристаллическом дисплее.

Установка размещена в металлическом каркасе.

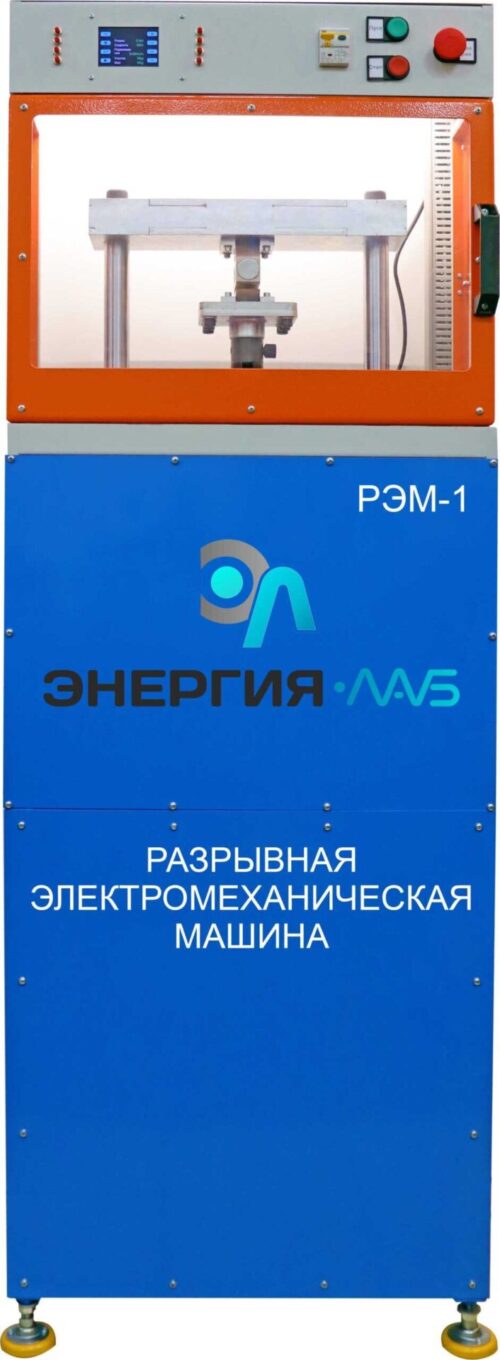

Конструктивно установка состоит из нагружающего устройства и силоизмерителя.

Нагружающее устройство машины состоит из силовой рамы, электропривода и элементов автоматики.

Силовая рама образована основанием, двумя стойками и упорной траверсой.

На основании размещена нижняя опорная плита с узлом крепления нижнего захвата.

Под основанием размещены электропривод, смонтированы датчик перемещения и концевой выключатель предельного хода поршня.

На упорной траверсе смонтирован узел крепления верхнего захвата.

На лицевой панели установки расположены органы управления:

• автоматический выключатель – для подачи питания на установку;
• кнопки «Вкл» и «Выкл» - для включения/отключения питания;
• кнопка-грибок – для аварийного отключения установки;
• ЖК-дисплей – для отображения информации о состоянии установки;
• кнопки управления – для управления работой установки.

На левой боковой панели установлен USB-разъем для подключения ноутбука.

Блок управления выполняет функции управления процессом нагружения, измерения сигналов с датчиков и отображения результатов измерений.

В комплекте с установкой поставляются образцы для испытаний, изготовленные из различных материалов.

Установка имеет возможность с помощью интерфейса USB подключиться к ноутбуку. При подключении к ноутбуку измерительная система работает под управлением программного комплекса ELAB. Программное обеспечение выводит данные в графическом виде, а также сохраняет их для дальнейшей обработки в табличном и графическом виде.

Комплект поставки

1. Экспериментальная установка «Разрывная машина»
2. ПО Elab
3. Руководство по эксплуатации разрывной машиной

Технические характеристики

Потребляемая мощность, Вт 1000
Электропитание: от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, 220В частота, 50Гц
Диапазон рабочих температур, ˚С +20…+35
Влажность, % 75
Габаритные размеры, мм
длина (по фронту) 600
ширина (ортогонально фронту) 370
высота 1700
Усилие, развиваемое приводом, кг 3000
Ход подвижной траверсы, мм 250
Датчик усилия, кг 5000
