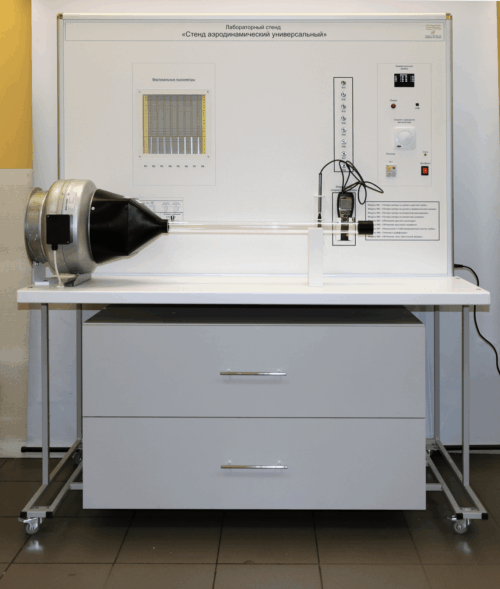

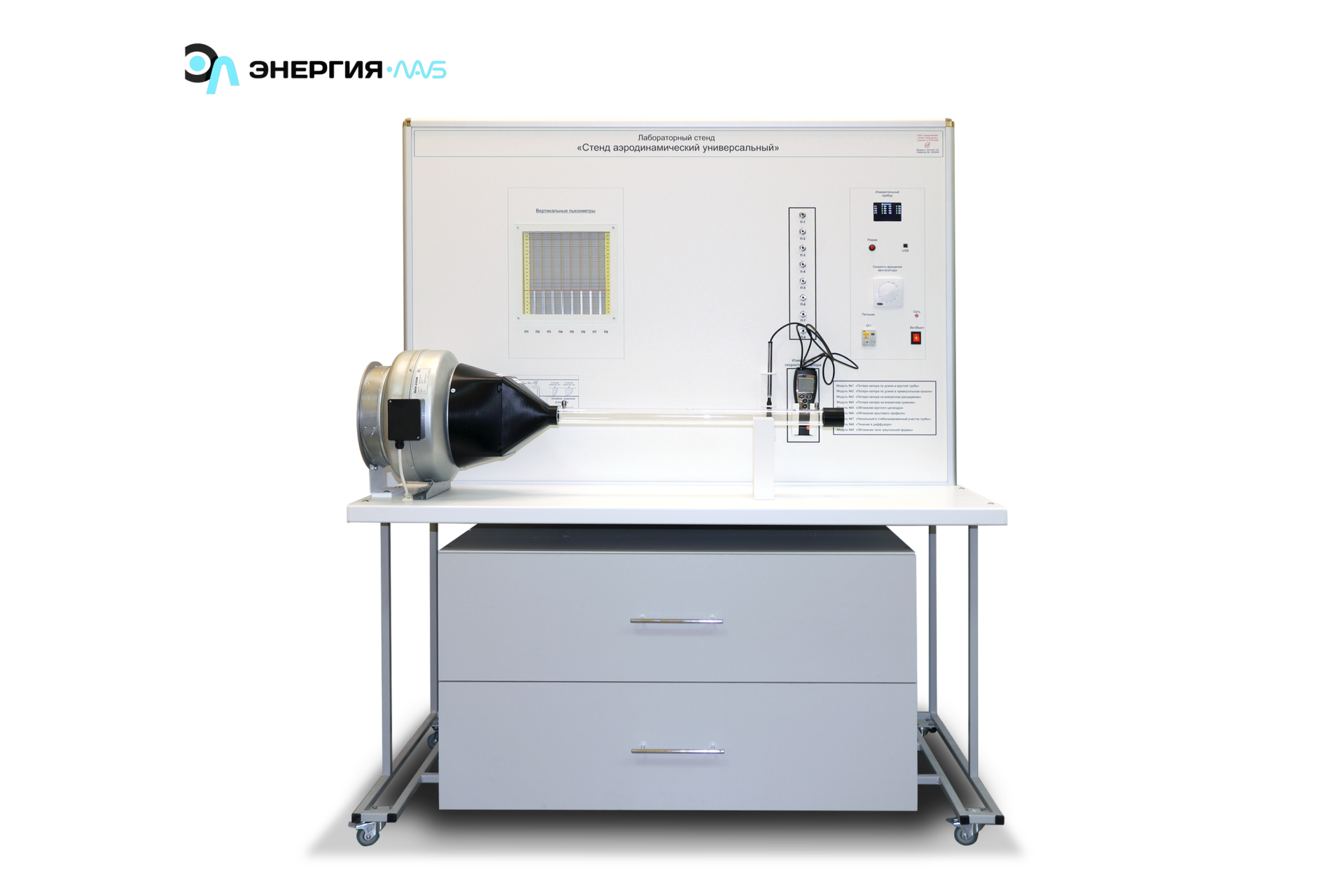

Учебный лабораторный стенд «Стенд аэродинамический универсальный»

Описание товара

Назначение.

Позволяет исследовать пространственные течения воздуха;
структуру течений и характер возникающих в потоках аэродинамических явлений;
изучать методы и средства измерения основных аэродинамических параметров, измерять их и устанавливать между ними зависимость.
Стенд обеспечивает изучение процесса истечения воздуха из отверстий и насадок.

Принцип действия стенда основан на изменении структуры воздушного потока, проходящего через модули различной конфигурации и определения аэродинамических параметров расчетным и опытным путем.

Особенности исполнения:
Комплект представляет собой аэродинамическую систему, позволяющую осуществлять измерение расхода и давления воздуха;
1. Комплект лабораторного оборудования состоит из девяти сменных модулей, сменных насадок, позволяющих исследовать различные течения воздуха и истечение из насадок.
2. Рамная конструкция выполнена в виде стола на колесах с местом для размещения сменных блоков.
3. Исполнение стенда ручное вывод данных осуществляется на цветной LCD TFT дисплей на лицевой панели блока управления. Также для измерения давления используется жидкостный батарейный пьезометр.
4. Микропроцессорная система предназначена для управления модулями стенда, связи с компьютером, сбора и обработки данных. Система построена на базе 32-х разрядного микроконтроллера с архитектурой ARM. Микропроцессорная система имеет возможность расширения по средствам подключения дополнительных модулей, связь с которыми осуществляется по интерфейсу RS485, количество одновременно подключаемых модулей ограничено только нагрузочными возможностями интерфейса.

Состав:
– Сварная рама из металлического профиля в виде стола на колесах, покрытая порошковой краской с лаковой защитой. – 1 шт.;
– верхняя часть выполнена в виде каркаса из анодированного алюминиевого профиля – 1 шт.;
На панели выполнена цветная печать и вмонтированы измерительные приборы. Система измерения позволяет одновременно сравнивать между собой показания пьезометрических манометров и датчиков давления.
– столешница сделана из белого сотового пластика – 1 шт.
– для удобства на раме закреплен ящик для хранения сменных модулей.
– на лицевой панели расположены:
· быстроразъемные штуцера для подключения исследуемых точек модуля;
· блок с вертикальными пьезометрами;
· регулятор, позволяющий изменять скорость потока в аэродинамической трубе;
· на стенде расположены автомат включения и УЗО;
· устройство плавной подачи напряжения, для изменения характеристики работы центробежного нагнетателя;
· Измеритель скоростного напора, позволяющий измерять скорость потока воздуха в различных точках аэродинамической трубы
– вентилятор – 1шт

Исследуемые модули представляют собой взаимозаменяемые жесткие конструкции с круглым и прямоугольным сечением. Во всех модулях в исследуемых точках поперечного сечения расположены штуцера, которые гибкими трубками соединяются с вертикальным пьезометром, а также с датчиками давления.
Съемные модули имеют прозрачную конструкцию.

Модуль № 1 «Потери напора по длине в круглой трубе». Модуль выполнен из круглой прозрачной полиметилметакрилатной трубы, в которой расположены 2 точки для подключения приборов измерения давления;
Модуль № 2 «Потери напора по длине в прямоугольном канале»; Модуль выполнен из прозрачной трубы квадратного сечения, в которой расположены 2 точки для подключения приборов измерения давления;
Модуль № 3 «Потери напора на внезапном расширении»; Модуль выполнен из круглой прозрачной полиметилметакрилатной трубы, в которой расположены 4 точки для подключения приборов измерения давления;
Модуль № 4 «Потери напора на внезапном сужении»; Модуль выполнен из круглой прозрачной полиметилметакрилатной трубы, в которой расположены 4 точки для подключения приборов измерения давления;
Модуль № 5 «Обтекание кругового цилиндра»; Модуль выполнен из прозрачной трубы, в которой расположены 2 точки для подключения приборов измерения давления;
Модуль № 6 «Обтекание крылового профиля»; Модуль выполнен из прозрачной трубы, в которой расположены точки для подключения приборов измерения давления; в модуле располагается 3D модель крыльевого профиля, выполненная из ABS пластика, которая позволяет одновременно измерять давление в 7 и более точках (над крылом и под крылом). В комплект поставки стенда входит 2 дополнительных крыльевых профиля разного сечения. Исполнение модуля позволяет измерять скорость потока в различных точках.
Модуль № 7 «Начальный и стабилизированный участок трубы»; Модуль выполнен круглой прозрачной полиметилметакрилатной трубы, в которой расположены 2 точки для подключения приборов измерения давления;
Модуль № 8 «Течение в диффузоре». Модуль выполнен из круглой прозрачной полиметилметакрилатной трубы, в которой расположены 4 точки для подключения приборов измерения давления;
Модуль № 9 «Обтекание тела треугольной формы». Модуль выполнен из прозрачной полиметилметакрилатной трубы, в которой расположены 2 точки для подключения приборов измерения давления.

– Датчик давления - 8 шт;
– Цифровая микропроцессорная система сбора данных – 1 компл;
– паспорт стенда - 1шт.
Стенд оснащен системой защиты от короткого замыкания.
- флешнакопитель с мультимедийной методикой и методическими указаниями по выполнению экспериментов.

Лабораторные работы

1. Изучение потери напора по длине в круглой трубе.
2. Изучение потери напора по длине в прямоугольном канале.
3. Изучение потери напора на внезапном расширении.
4. Изучение потери напора на внезапном сужении.
5. Исследование обтекание кругового цилиндра воздушным потоком.
6. Исследование обтекание крылового цилиндра воздушным потоком.
7. Исследование прохождения воздушного потока через начальный и стабилизированный участок трубы.
8. Исследование прохождения воздушного потока через диффузор.
9. Изучение обтекания тела треугольной формы.

Комплект поставки

• лабораторный стенд в сборе;
• Сменные модули:
Модуль № 1 «Потери напора по длине в круглой трубе»;
Модуль № 2 «Потери напора по длине в прямоугольном канале»;
Модуль № 3 «Потери напора на внезапном расширении»;
Модуль № 4 «Потери напора на внезапном сужении»;
Модуль № 5 «Обтекание кругового цилиндра»;
Модуль № 6 «Обтекание крылового профиля»;
Модуль № 7 «Начальный и стабилизированный участок трубы»;
Модуль № 8 «Течение в диффузоре».
Модуль № 9 «Обтекание тела треугольной формы»
• 2 дополнительных крыльевых профиля разного сечения.
• Комплект ЗИП;
• Флешнакопитель методической и эксплуатационной документацией
• Гарантийный талон
• Паспорт стенда
