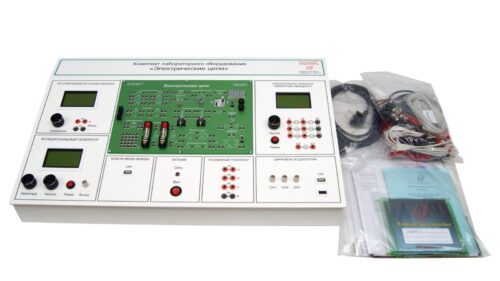

Учебный лабораторный стенд «Электрические цепи», модель ЭЛБ-241.074.01
Нет нужного оборудования?
Отправьте ТЗ, мы изготовим оборудование по индивидуальному заказу
Нет времени разбираться в деталях?
Оставьте заявку, мы проконсультируем и сделаем лучшее предложение!
Главная →  Каталог →  Электротехника. Электроника. Электромеханика →  Электроника →  Теория электрических цепей и Основы электроники

Описание товара

Исполнение настольное.
Ручная версия.

Комплект лабораторного оборудования «Электрические цепи» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

Лабораторные работы

1. Электрические цепи постоянного тока
1.1. Параметры электрической цепи постоянных напряжения и тока.
1.2. Закон Ома.
1.3. Исследование цепей с резисторами.
1.3.1. Линейные резисторы.
1.3.2. Терморезисторы с отрицательным температурным коэффициентом.
1.3.3. Терморезисторы с положительным температурным коэффициентом.
1.3.4. Варисторы.
1.3.5. Фоторезисторы.
1.3.6. Последовательное соединение резисторов.
1.3.7. Параллельное соединение резисторов.
1.3.8. Последовательно-параллельное соединение резисторов.
1.3.9. Резистивный делитель напряжения.
1.4. Эквивалентный источник напряжения (ЭДС).
1.5. Последовательное соединение источников напряжения (ЭДС).
1.6. Параллельное соединение источников напряжения (ЭДС).
1.7. Электрическая мощность и работа.
1.8. Коэффициент полезного действия электрической цепи.

2. Электрические цепи переменного тока
2.1. Параметры синусоидальных напряжения и тока.
2.2. Активная мощность цепи синусоидального тока.
2.3. Цепи синусоидального тока с конденсаторами (версия с осциллографом).
2.3.1. Напряжение и ток конденсатора.
2.3.2. Реактивное сопротивление конденсатора.
2.3.3. Последовательное соединение конденсаторов.
2.3.4. Параллельное соединение конденсаторов.
2.3.5. Реактивная мощность конденсатора.
2.4. Цепи синусоидального тока с катушками индуктивности (версия с осциллографом).
2.4.1. Напряжение и ток катушки индуктивности.
2.4.2. Реактивное сопротивление катушки индуктивности.
2.4.3. Последовательное соединение катушек индуктивности.
2.4.4. Параллельное соединение катушек индуктивности.
2.4.5. Реактивная мощность катушки индуктивности.
2.5. Цепи синусоидального тока с резисторами, конденсаторами и катушками индуктивности (версия с осциллографом).
2.5.1. Последовательное соединение резистора и конденсатора.
2.5.2. Параллельное соединение резистора и конденсатора.
2.5.3. Последовательное соединение резистора и катушки индуктивности.
2.5.4. Параллельное соединение резистора и катушки индуктивности.
2.5.5. Последовательное соединение конденсатора и катушки индуктивности. Понятие о резонансе напряжений.
2.5.6. Последовательное соединение конденсатора и катушки индуктивности. Понятие о резонансе токов.
2.5.7. Частотные характеристики последовательного резонансного контура.
2.5.8. Частотные характеристики параллельного резонансного контура.
2.5.9. Мощности в цепи синусоидального тока.
2.6. Трансформаторы.
2.6.1. Коэффициент трансформации.
2.6.2. Преобразование сопротивлений с помощью трансформатора.
2.6.3. Определение параметров схемы замещения и построение векторной диаграммы трансформатора.

3. Трехфазные цепи синусоидального тока.
3.1. Напряжения и токи в трехфазной цепи.
3.2. Трехфазная нагрузка, соединенная по схеме «звезда».
3.3. Трехфазная нагрузка, соединенная по схеме «треугольник».
3.4. Аварийные режимы трёхфазной цепи при соединении нагрузки по схеме «звезда».
3.5. Аварийные режимы трёхфазной цепи при соединении нагрузки по схеме «треугольник».

4. Расчёт и экспериментальное исследование цепи при несинусоидальном приложенном напряжении (версия с осциллографом).
4.1. Переходные процессы в линейных электрических цепях.
4.2. Переходные процессы в цепи с конденсатором и резисторами.
4.3. Переходные процессы в цепи с катушкой индуктивности.
4.4. Переходные процессы в колебательном контуре.

Комплект поставки

1. Моноблок «Электрические цепи» - 1 шт.
1.1 Модуль «Питание» – 1 шт.
1.2 Функциональный генератор – 1 шт.
1.3 Трехфазный генератор – 1 шт.
1.4 Регулируемый источник питания - 1 шт.
1.5 Измерительные приборы - 1 шт.
1.8 Модуль «Электрические цепи» - 1 шт.
1.9 Микропроцессорная система – 1 шт.
1.10 Модуль ввода-вывода – 1 шт.
2. Набор аксессуаров и документов – 1 шт.
2.1 Комплект соединительных проводов и сетевых шнуров – 1 шт.
2.2 Паспорт – 1 шт.
2.3 Техническое описание оборудование – 1 шт.
2.4 Мультимедийная методика – 1 шт.
2.5 Краткие теоретические сведения
2.6 Руководство по выполнению базовых экспериментов.

Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001-2015.
