Учебный лабораторный комплекс «Модель электрической системы»

Описание товара

Исполнение стендовое, компьютерная версия.

Комплект учебного лабораторного оборудования «Модель электрической системы» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

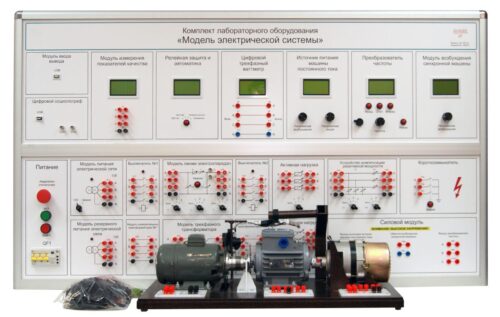

Комплект учебного лабораторного оборудования «Модель электрической системы» выполнен в стендовом исполнении: тематический моноблок «Модель электрической системы» расположен на собственном лабораторном столе, оснащенном выдвижной полкой для ноутбука и выдвижным ящиком. Конструкция тематического моноблока обеспечивает возможность подключения внешних модулей и измерительных приборов.

Рабочее напряжение лабораторного оборудования не превосходит 12В.

Наличие ноутбука, осциллографа и программного обеспечения позволяет выполнить осциллографирование переходных процессов, снимать статические и динамические характеристики с помощью виртуальных приборов.

Лабораторные работы

1. Установившиеся режимы в электроэнергетических системах
   1. Исследование режимов работы электрооборудования при симметричной нагрузке.
   2. Исследование режимов работы электрооборудования при несимметричной нагрузке.
   3. Исследование влияния нагрузки на потери электрической энергии в системе электроснабжения.
   4. Исследование влияния характера нагрузки на режим работы электрооборудования.
   5. Исследование режима компенсации реактивной мощности с помощью конденсаторной батареи.
   6. Исследование влияния параметров и схемы включения конденсаторной батареи на режим работы электрооборудования.
2. Переходные процессы в электроэнергетических системах
   1. Анализ переходных процессов при трехфазном КЗ в электрической сети, питающейся от источника бесконечной мощности.
   2. Анализ переходных процессов при несимметричных КЗ в электрической сети, питающейся от источника бесконечной мощности.
   3. Исследование факторов, влияющих на величины токов короткого замыкания в системе электроснабжения.
   4. Исследование влияния параметров элементов, схемы и режима электрической системы на его устойчивость.
3. Передача и качество электрической энергии в электроэнергетических системах
   1. Измерение параметров установившегося режима электрической сети с односторонним питанием.
   2. Измерение параметров установившегося режима электрической сети с двусторонним питанием.
   3. Потери электрической энергии в распределительных сетях.
   4. Регулирование напряжения путем поперечной компенсации реактивной мощности с помощью конденсаторной батареи.
   5. Определение влияния отклонения напряжения на мощность, потребляемую активной нагрузкой.
   6. Определение влияния отклонения напряжения на мощность, потребляемую индуктивной нагрузкой.
   7. Определение влияния отклонения напряжения на мощность, потребляемую емкостной нагрузкой.
   8. Измерение показателей качества электрической энергии.
4. Релейная защита в электроэнергетических системах
   1. Максимальная токовая отсечка линии электропередач
   2. Максимальная токовая защита линии электропередач
   3. Максимальная токовая защита с независимой выдержкой времени.
   4. Максимальная токовая защита с пуском по напряжению.
   5. Дифференциальная защита линии электропередач
   6. Максимальная токовая защита трансформатора.
   7. Дифференциальная защита трансформатора.
5. Автоматизация электроэнергетических систем
   1. Автоматическое повторное включение линии электропередачи.
   2. Автоматическое включение резерва питающего присоединения.
   3. Автоматическое включение резерва секционного выключателя.
   4. Автоматическое повторное включение трансформатора.
   5. Автоматическое регулирование частоты системы ПЧ-АД.
   6. Автоматическое регулирование частоты системы ТР-Д.
   7. Автоматическое регулирование напряжения синхронного генератора.

Комплект поставки

1. Тематический моноблок «Модель электрической системы»
2. Лабораторный стол
3. Ноутбук
4. Мышь
5. Электромашинный агрегат
6. Комплект соединительных проводов и сетевых шнуров
7. Методические рекомендации
8. Мультимедийная методика
9. Программное обеспечение
10. Сертификат ИСО

Технические характеристики

Потребляемая мощность, В·А - 500
Электропитание:
от трехфазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В - 380
частота, Гц - 50
Рабочее напряжение, В - 12
Класс защиты от поражения электрическим током - I
Диапазон рабочих температур, ˚С - +10…+35
Влажность, % до 80
Габаритные размеры, мм
длина (по фронту) - 1400
ширина (ортогонально фронту) - 600
высота - 1600
Масса, кг - 100
Количество человек, которое одновременно и активно может работать на комплекте - 2
