Учебный лабораторный стенд «Электрические цепи»

Описание товара

Комплект лабораторного оборудования «Электрические цепи» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

Используется совместно с универсальной учебной платформой «SuBaS Lite»

Лабораторные работы

1. Трехфазный нулевой неуправляемый выпрямитель.
2. Трехфазный мостовой неуправляемый выпрямитель.
3. Сглаживание пульсаций выпрямленного напряжения.
4. Исследование характеристик источника ЭДС.
5. Параметры электрической цепи постоянного напряжения и тока.
6. Последовательное соединение резисторов.
7. Параллельное соединение резисторов.
8. Последовательно-параллельное соединение резисторов.
9. Резистивный делитель напряжения.
10. Электрическая мощность и работа.
11. Коэффициент полезного действия электрической цепи.
12. Параметры синусоидального напряжения и тока, активная мощность.
13. Напряжение и ток конденсатора.
14. Последовательное соединение конденсаторов.
15. Параллельное соединение конденсаторов.
16. Реактивная мощность конденсатора.
17. Напряжение и ток катушки индуктивности.
18. Последовательное соединение катушек индуктивности.
19. Параллельное соединение катушек индуктивности.
20. Реактивная мощность катушки индуктивности.
21. Последовательное соединение резистора и конденсатора.
22. Параллельное соединение резистора и конденсатора.
23. Последовательное соединение резистора и катушки индуктивности.
24. Параллельное соединение резистора и катушки индуктивности.
25. Последовательное соединение конденсатора и катушки индуктивности.
26. Параллельное соединение конденсатора и катушки индуктивности.
27. Мощности в цепи синусоидального тока.

Комплект поставки

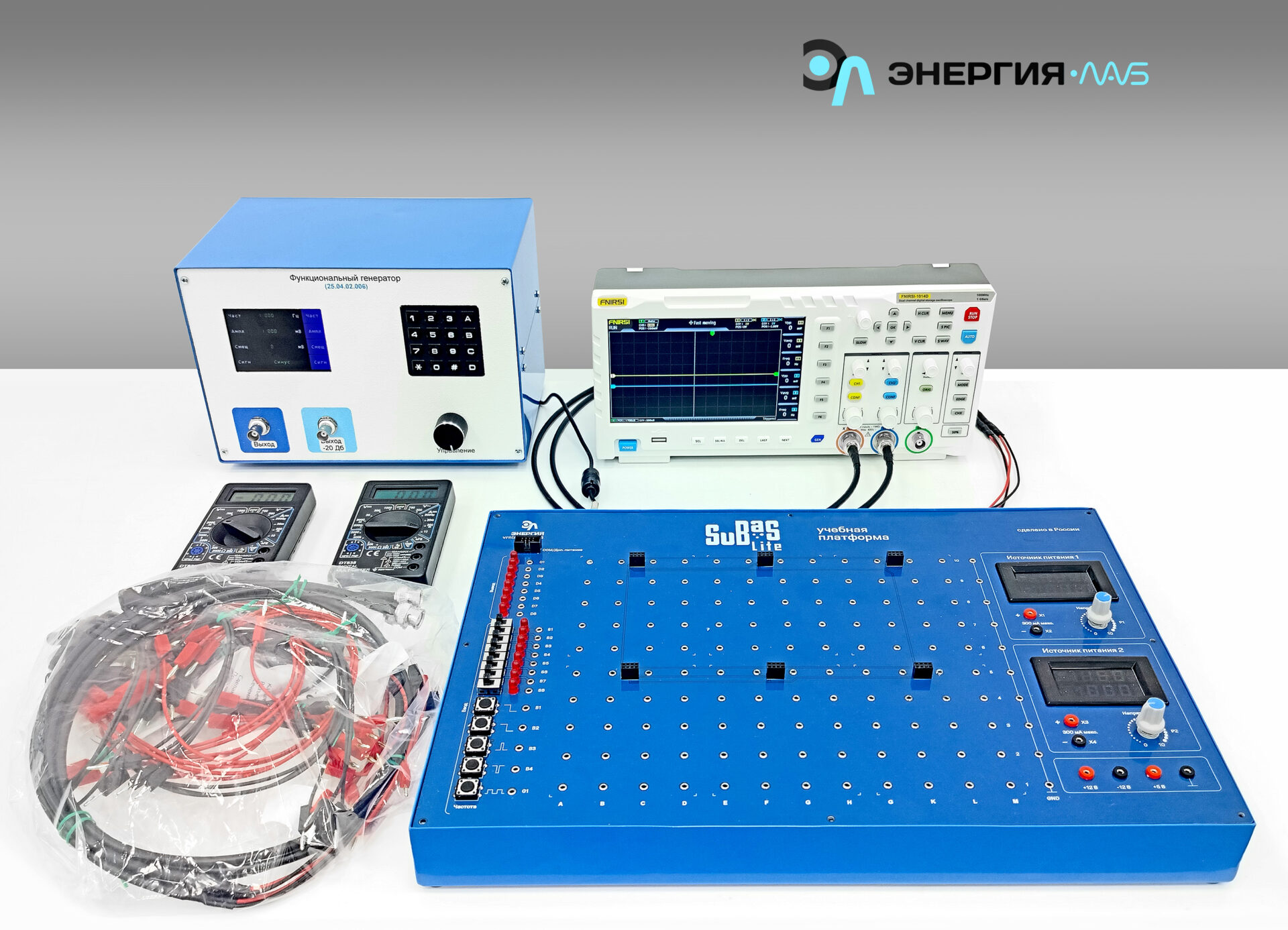

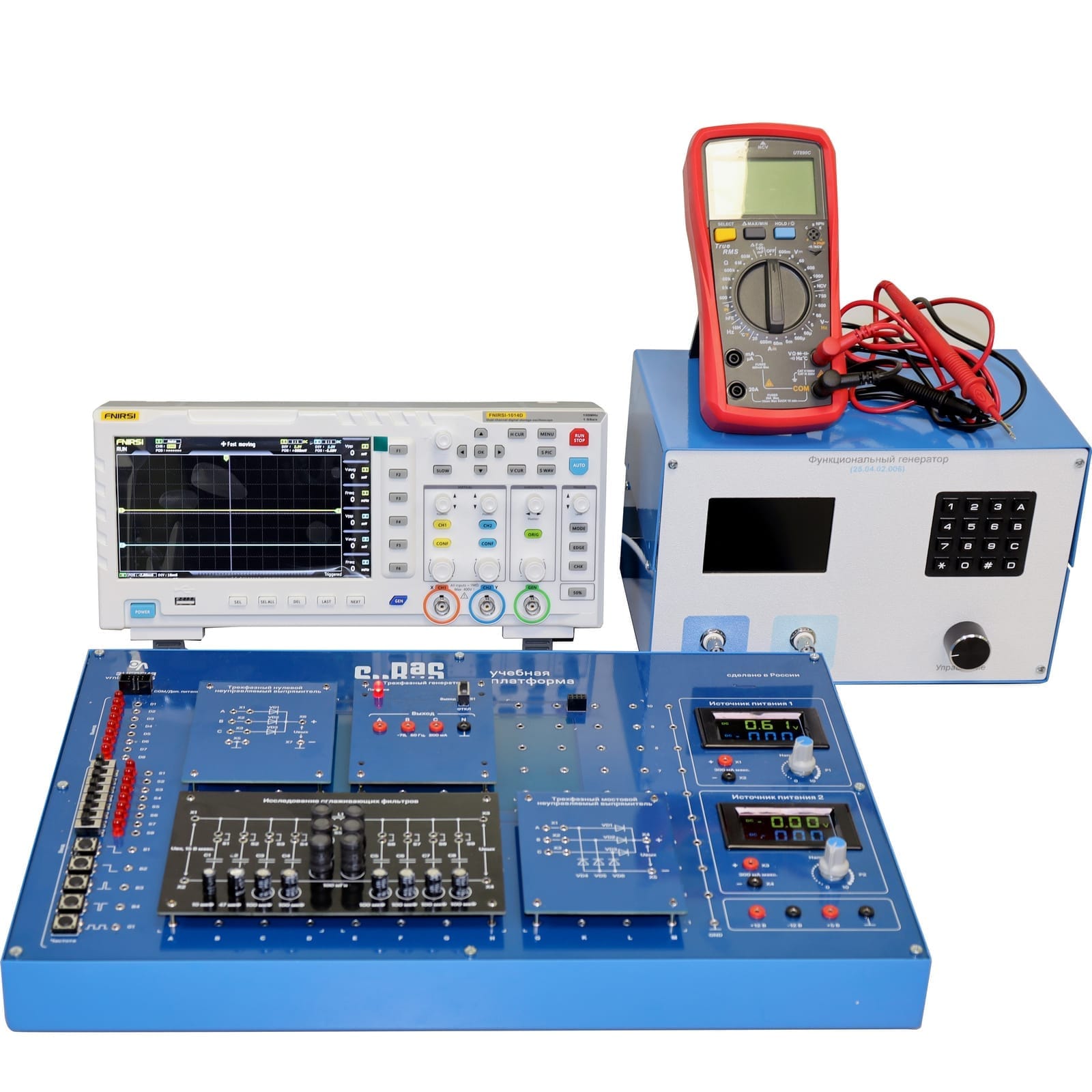

1. Учебный лабораторный стенд «Электрические цепи»
2. Мультиметр – 2 шт.
3. Цифровой осциллограф – 1 шт.
4. Комплект соединительных проводов и сетевых шнуров – 1 шт.

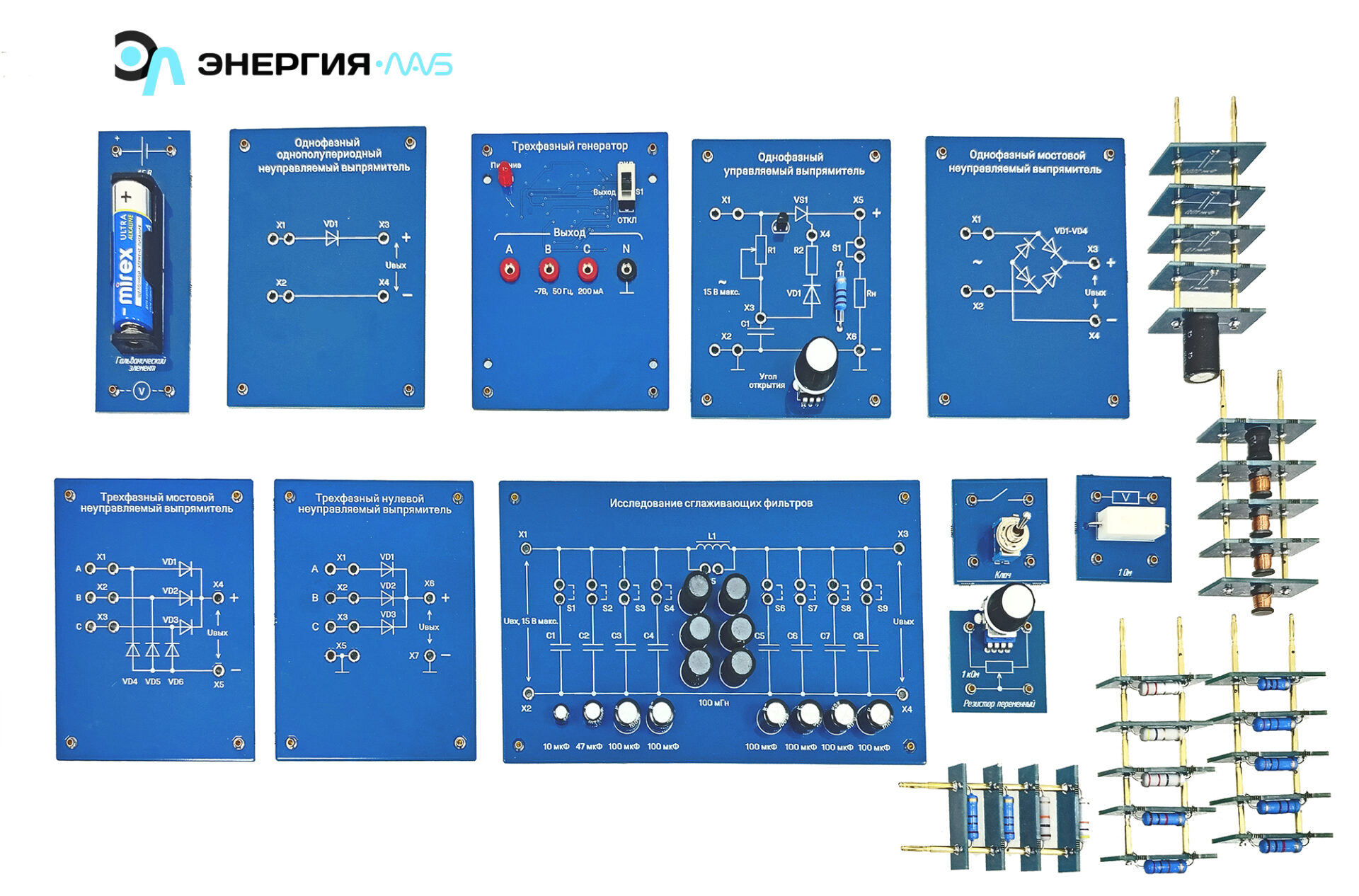

5. Набор минимодулей «Электрические цепи» - 1 шт.
   1. Комплект резисторов, катушек индуктивности и конденсаторов различного номинала– 1 шт.
   2. Трехфазный генератор
   3. Трехфазный мостовой неуправляемый выпрямитель – 1шт.
   4. Исследование сглаживающих фильтров – 1шт.
   5. Трехфазный нулевой неуправляемый выпрямитель – 1шт.
   6. Источники питания (батарейки АА)
6. Паспорт – 1 шт.
7. Комплект технической документации – 1 шт.
   1. Техническое описание оборудование – 1 шт.
   2. Мультимедийная методика – 1 шт.
   3. Руководство по выполнению базовых экспериментов – 1 шт.
