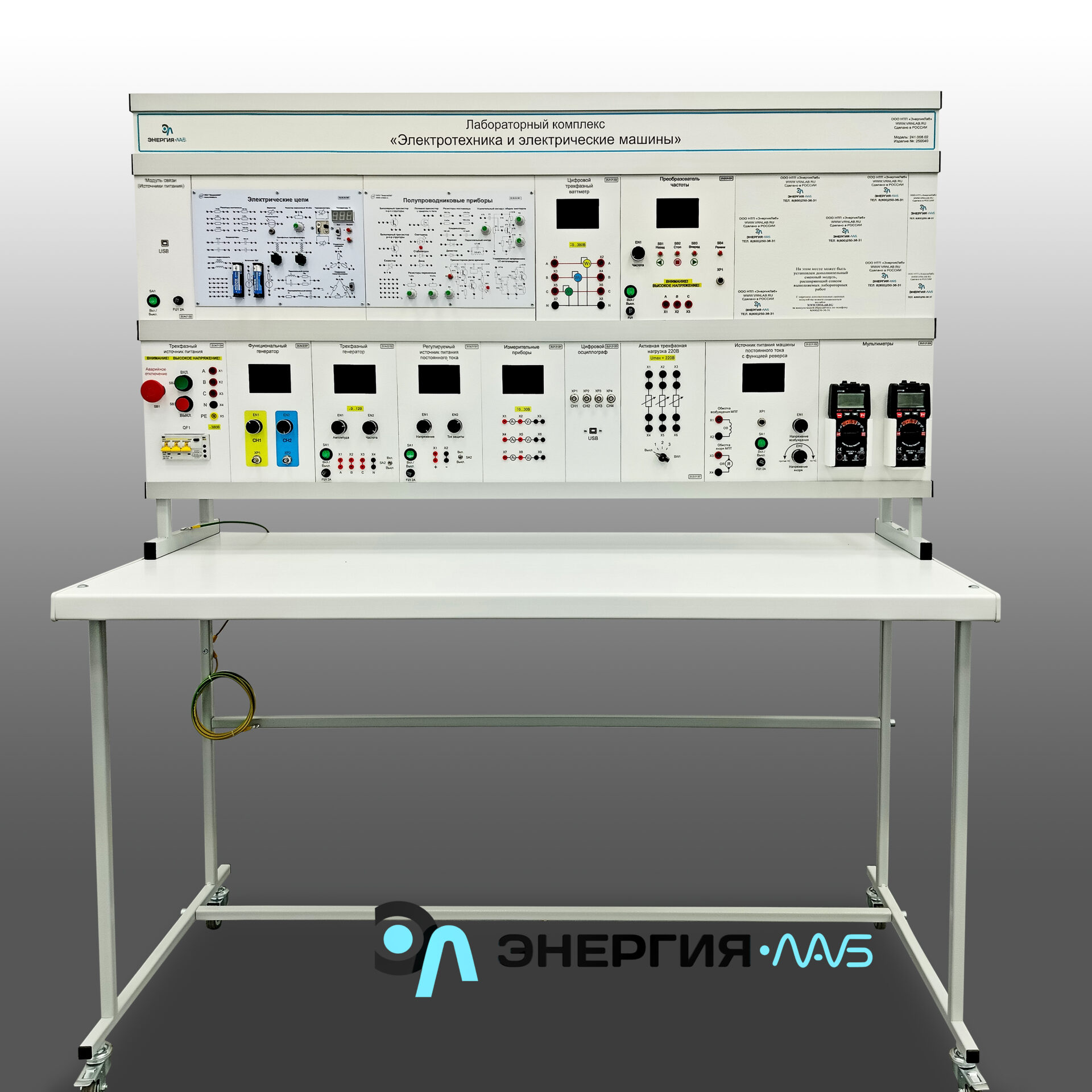

Учебно лабораторный стенд "Электротехника и электрические машины", модель ЭЛБ-241.008.02
Нет нужного оборудования?
Отправьте ТЗ, мы изготовим оборудование по индивидуальному заказу
Нет времени разбираться в деталях?
Оставьте заявку, мы проконсультируем и сделаем лучшее предложение!
Главная →  Каталог →  Электротехника. Электроника. Электромеханика →  Электротехника. Электрические цепи →  Основы электрических машин и электропривода

Описание товара

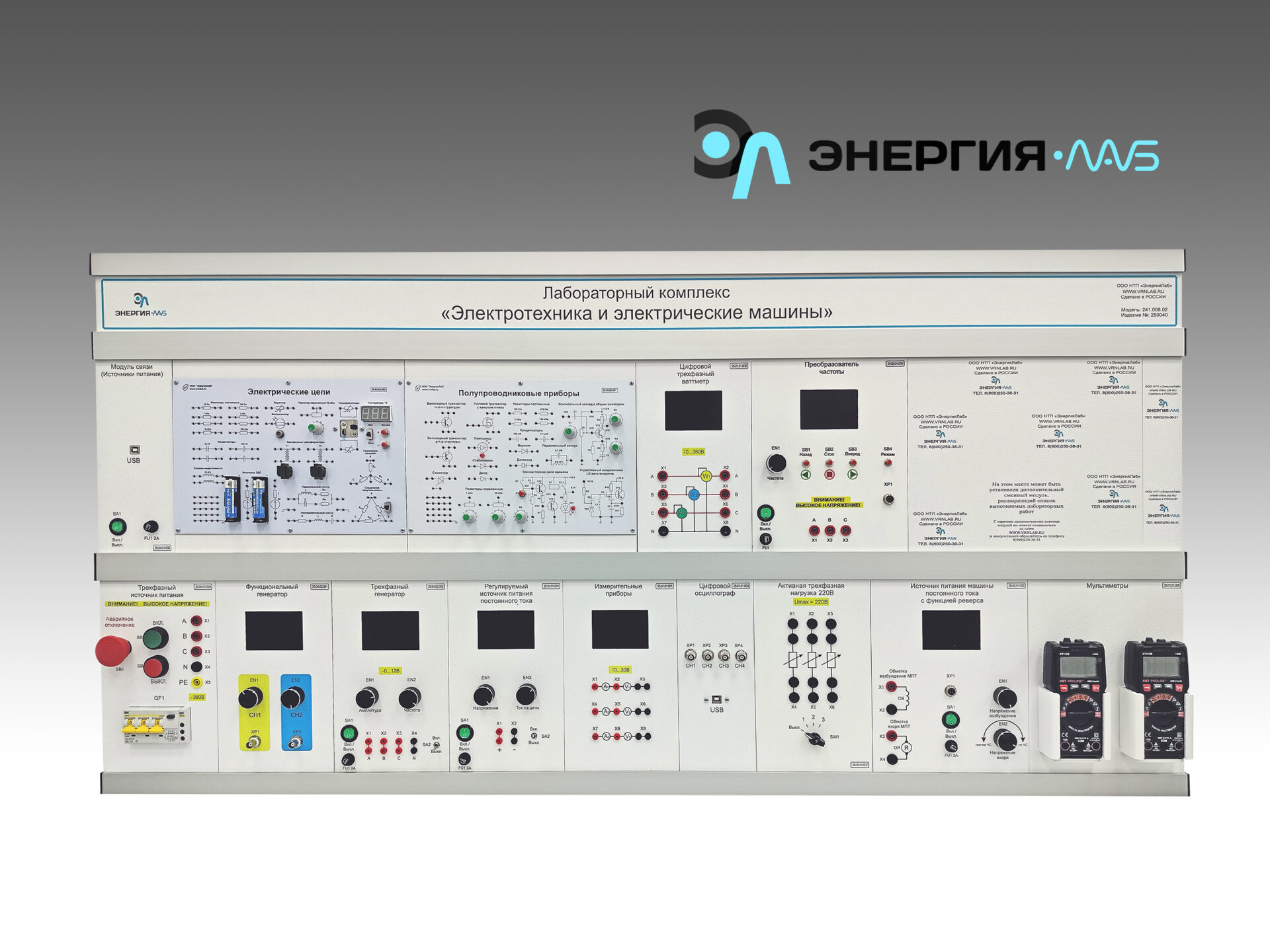

Со сменными модулями из пластика. Сменные блоки устанавливаются на горизонтальные алюминиевые направляющие с боковой части стенда.

Рама стенда представляет собой сварную конструкцию, выполненную из металлического профиля, покрытого порошковой краской.

Усиленная защита электрокомпонентов стенда от механических повреждений.

Автоматическая защита стенда от пропадания фаз питающей сети.

Гальваническая развязка всех питающих напряжений от входной цепи, исключающая любые токовые повреждения персонала.

Пониженное трехфазное напряжение для работы с лабораторными карт-схемами.

Тотальное заземление всех металлических поверхностей, каркасов, кожухов и т.д.

Лабораторная установка имеет модульное исполнение, обеспечивающее взаимозаменяемость блоков и модулей с другими такими же установками.

Собираемые схемы для исследования обеспечивают наглядность, простоту сборки, высокую надёжность и длительную работу разборных контактных соединений.

Лабораторная установка обеспечивает возможность подключения к мультимедиа оборудованию с целью демонстрации процессов на экране (интерактивной доске).

В комплект поставки включено программное обеспечение для всех режимов работы лабораторной установки где имеет место подключение и применение осциллографов, компьютеров и другой ЭВТ.

Лабораторные работы

1. Выпрямительный диод.
2. Стабилитрон.
3. Характеристики светодиода.
4. Характеристики варикапа.
5. Испытание слоев и исследование выпрямительного действия биполярных транзисторов.
6. Исследование распределения тока в транзисторе и управляющего эффекта тока базы транзистора.
7. Характеристики транзистора.
8. Установка рабочей точки транзистора и исследование влияния резистора в цепи коллектора на коэффициент усиления по напряжению усилительного каскада с общим эмиттером.
9. Усилители на биполярных транзисторах.
10. Линейный регулятор напряжения.
11. Линейный регулятор тока.
12. Испытание слоев и исследование выпрямительного действия униполярных транзисторов.
13. Характеристика включения затвора полевого транзистора.
14. Управляющий эффект затвора полевого транзистора n-типа.
15. Выходные характеристики полевого транзистора.
16. Усилители на полевых транзисторах.
17. Характеристики диодного тиристора (симистора).
18. Характеристики триодного тиристора.
19. Параметры электрической цепи постоянных напряжения и тока.
20. Закон ома.
21. Линейные резисторы.
22. Терморезисторы с отрицательным температурным коэффициентом.
23. Терморезисторы с положительным температурным коэффициентом.
24. Варисторы.
25. Фоторезисторы.
26. Последовательное соединение резисторов.
27. Параллельное соединение резисторов.
28. Последовательно-параллельное соединение резисторов.
29. Резистивный делитель напряжения.
30. Эквивалентный источник напряжения (эдс).
31. Последовательное соединение источников напряжения (эдс).
32. Параллельное соединение источников напряжения (эдс).
33. Электрическая мощность и работа.
34. Коэффициент полезного действия электрической цепи.
35. Согласование источника и нагрузки по напряжению, току и мощности.
36. Процессы при заряде и разряде конденсатора.
37. Процессы при включении под напряжение и коротком замыкании катушки индуктивности.
38. Параметры синусоидальных напряжения и тока.
39. Активная мощность цепи синусоидального тока.
40. Напряжение и ток конденсатора.
41. Реактивное сопротивление конденсатора.
42. Последовательное соединение конденсаторов.
43. Параллельное соединение конденсаторов.
44. Реактивная мощность конденсатора.
45. Напряжение и ток катушки индуктивности.
46. Реактивное сопротивление катушки индуктивности.
47. Последовательное соединение катушек индуктивности.
48. Параллельное соединение катушек индуктивности.
49. Реактивная мощность катушки индуктивности.
50. Последовательное соединение резистора и конденсатора.
51. Параллельное соединение резистора и конденсатора.
52. Последовательное соединение резистора и катушки индуктивности.
53. Параллельное соединение резистора и катушки индуктивности.
54. Последовательное соединение конденсатора и катушки индуктивности. Понятие о резонансе напряжений.
55. Последовательное соединение конденсатора и катушки индуктивности. Понятие о резонансе токов.
56. Частотные характеристики последовательного резонансного контура.
57. Частотные характеристики параллельного резонансного контура.
58. Мощности в цепи синусоидального тока.
59. Коэффициент трансформации.
60. Преобразование сопротивлений с помощью трансформатора.
61. Определение параметров схемы замещения и построение векторной диаграммы трансформатора.
62. Напряжения и токи в трехфазной цепи.
63. Трехфазная нагрузка, соединенная по схеме «звезда».
64. Трехфазная нагрузка, соединенная по схеме «треугольник».
65. Аварийные режимы трёхфазной цепи при соединении нагрузки по схеме «звезда».
66. Аварийные режимы трёхфазной цепи при соединении нагрузки по схеме «треугольник».
67. Переходные процессы в цепи с конденсатором и резисторами.
68. Переходные процессы в цепи с катушкой индуктивности.
69. Переходные процессы в колебательном контуре.
70. Электропривод системы «тиристорный преобразователь – двигатель постоянного тока независимого возбуждения».
71. Электропривод системы «тиристорный преобразователь – двигатель постоянного тока параллельного возбуждения».
72. Электропривод системы «тиристорный преобразователь – двигатель постоянного тока последовательного возбуждения».
73. Электропривод системы «реверсивный тиристорный преобразователь - двигатель постоянного тока независимого возбуждения».
74. Электропривод системы «реверсивный тиристорный преобразователь - двигатель постоянного тока последовательного возбуждения».
75. Электропривод системы «реверсивный тиристорный преобразователь - двигатель постоянного тока параллельного возбуждения».
76. Электропривод разомкнутой системы «преобразователь частоты - асинхронный двигатель с короткозамкнутым ротором».
77. Электропривод замкнутой системы «преобразователь частоты - асинхронный двигатель с короткозамкнутым ротором».

Комплект поставки

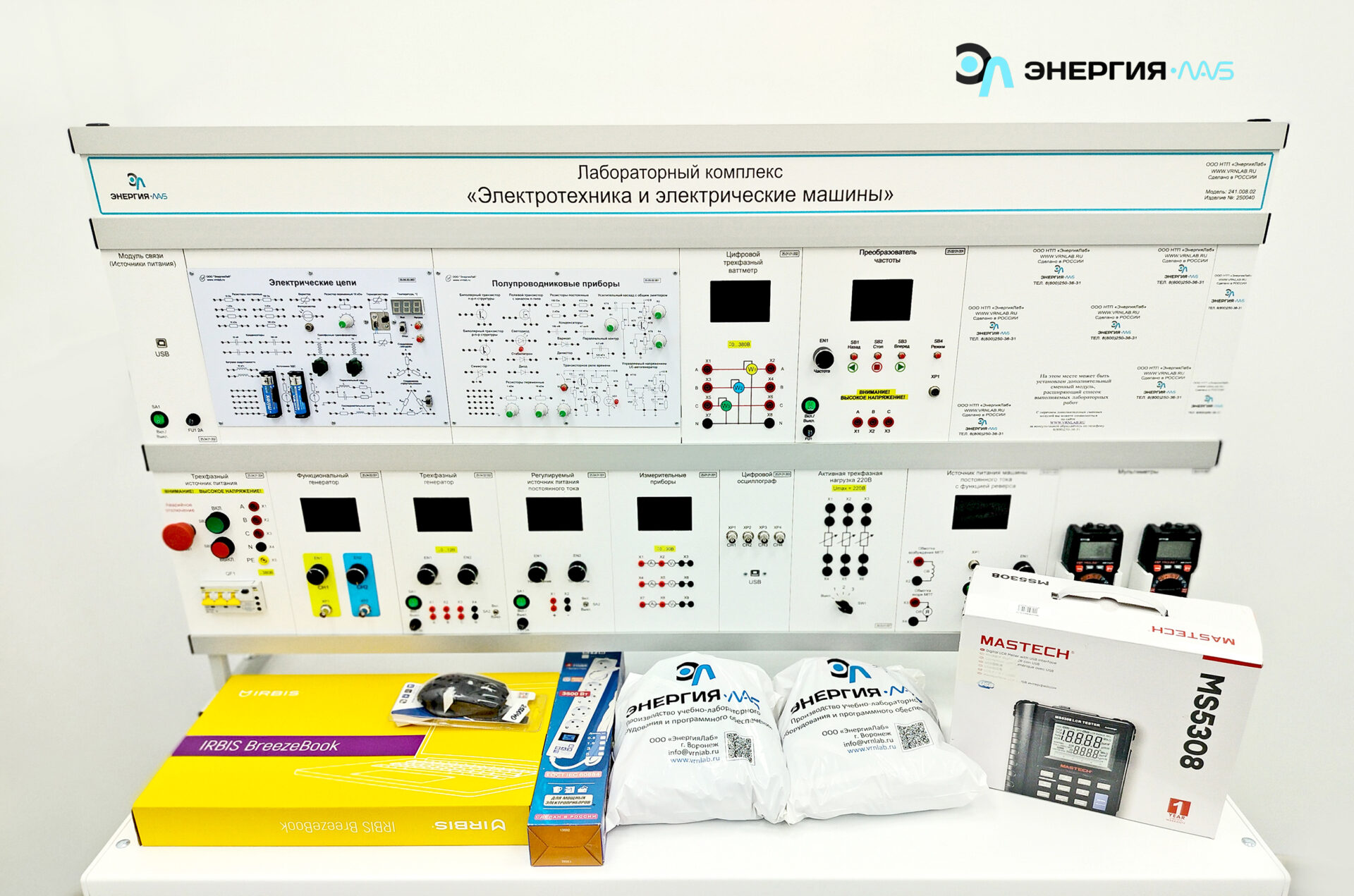

  1. Комплект модулей

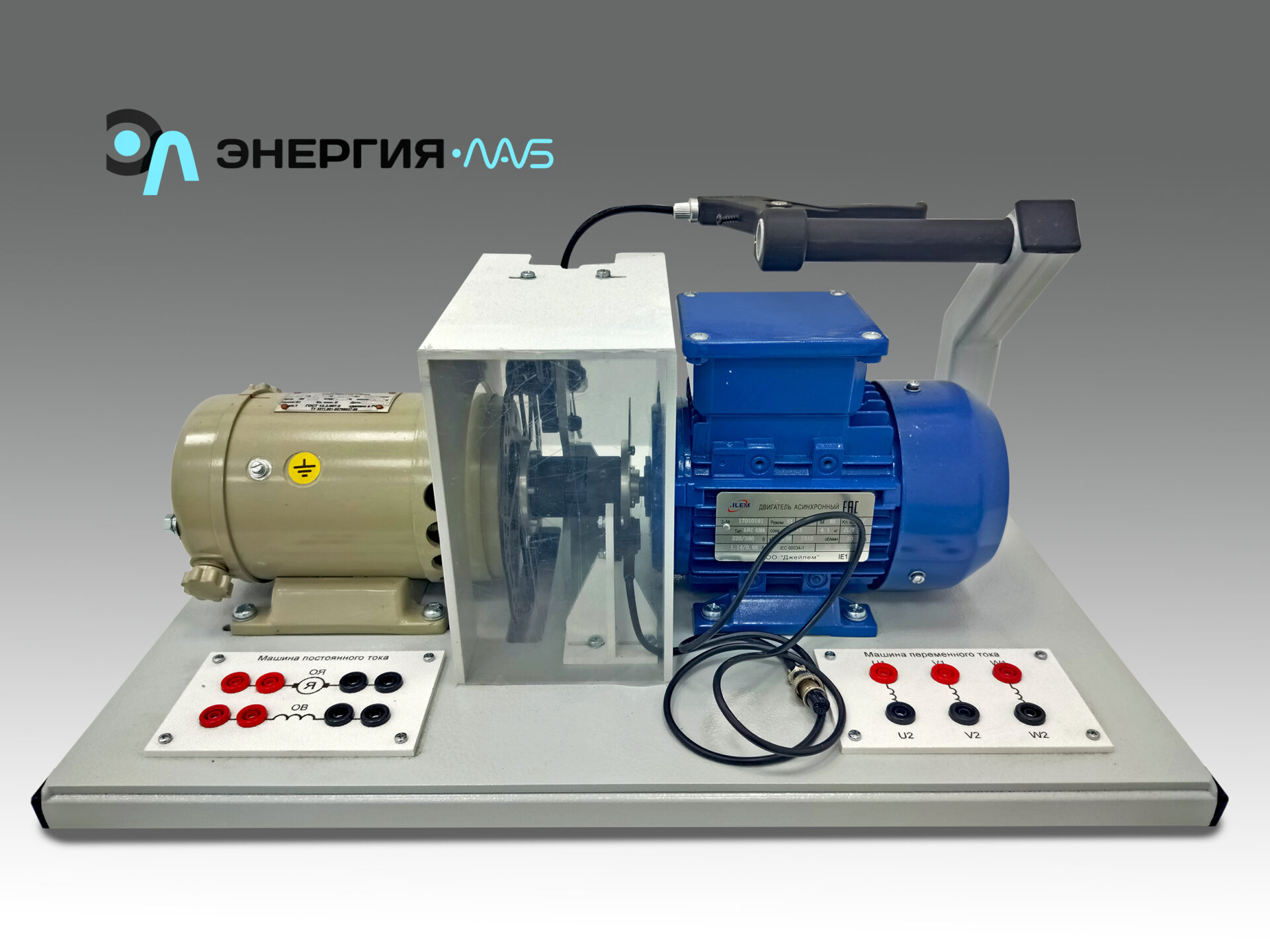

  1. Комплект электрических машин:
    1. Асинхронный двигатель переменного тока
    2. Машина постоянного тока (двигатель-генератор)
    3. Датчик тахометра
    4. Ручной тормоз
  2. Комплект коммутационных проводов различной длины и сечения с контактными наконечниками, в количестве обеспечивающем сборку всех схем для исследования, с запасом 15%.
  3. Программно-аппаратный комплекс
  4. Ноутбук.
  5. Оригинальное программное обеспечение.
  6. Методическое обеспечение на бумажном и электронном носителях.
Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001-2015.
