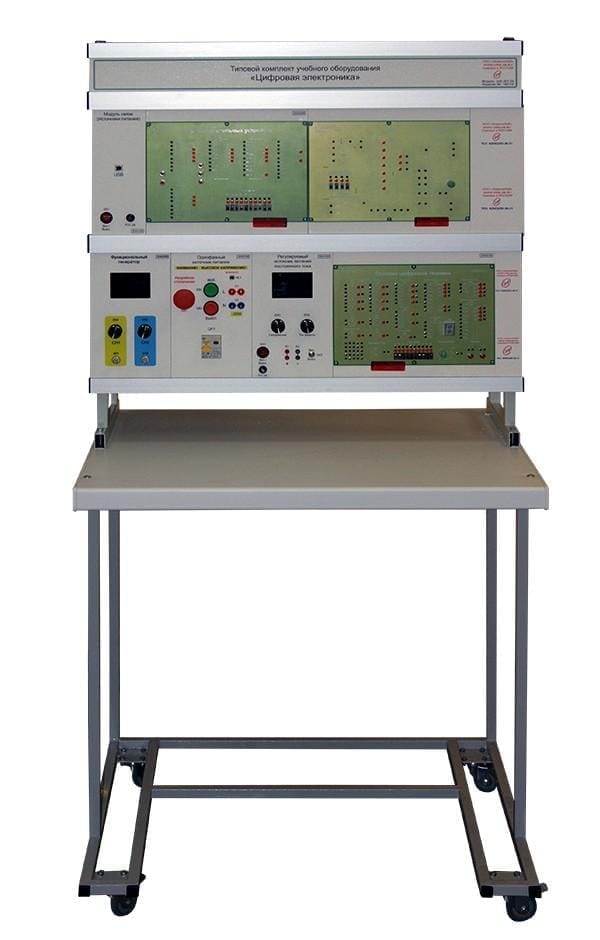

Типовой комплект учебного оборудования «Цифровая электроника», ЭЛБ-020.007.03

Описание товара

Типовой комплект учебного оборудования «Цифровая электроника» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

Типовой комплект учебного оборудования «Цифровая электроника» выполнен в настольном исполнении: стойка с модулями располагается на лабораторном столе заказчика.

Рабочее напряжение лабораторного оборудования не превосходит 12В.

Лабораторные работы

1. Изучение ОЗУ
2. Изучение ПЗУ
3. Изучение сумматора
4. Изучение схемы контроля четности
5. Изучение схемы сравнения
6. Исследование базовых логических элементов: И, ИЛИ, НЕ, И-НЕ, ИЛИ-НЕ исключающее ИЛИ и триггера Шмита
7. Реализация логических функций в различных базисах
8. Исследование JK-триггера
9. Исследование D-триггера и делителя частоты
10. Исследование универсального регистра
11. Исследование двоичного счетчика
12. Исследование дешифратора семи сегментного цифрового индикатора
13. Изучение таймера в режиме ждущего одновибратора.
14. Изучение мультивибратора на основе таймера.
15. Изучение ЦАП на основе матрицы R-2R.
16. Изучение параллельного АЦП и схемы выборки-хранения.

Комплект поставки

1. Лабораторный стол
2. Стойка для установки модулей
3. Комплект модулей
   1. Модуль «Однофазный источник питания» - 1 шт
   2. Модуль «Модуль связи (Источники питания)» - 1 шт
   3. Модуль «Функциональный генератор» - 1 шт
   4. Модуль «Регулируемый источник питания постоянного тока» - 1 шт
   5. Модуль «Основы цифровой техники» - 1 шт
   6. Модуль «Узлы вычислительных устройств» - 1 шт
   7. Модуль «ЦАП, АЦП, Таймер» - 1 шт
4. Набор аксессуаров и документов
   1. Цифровой осциллограф
   2. Комплект соединительных проводов и сетевых шнуров
   3. Паспорт
   4. Комплект технической документации
      1. Техническое описание оборудование
      2. Мультимедийная методика
      3. Краткие теоретические сведения
      4. Руководство по выполнению базовых экспериментов

Технические характеристики

Потребляемая мощность, В·А 100

Электропитание:

• от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В 220
• частота, Гц 50

Рабочее напряжение, В 12

Класс защиты от поражения электрическим током I

Диапазон рабочих температур, ˚С +10…+35

Влажность, % до 80

Габаритные размеры, мм

• длина (по фронту) 800
• ширина (ортогонально фронту) 300
• высота 800

Масса, кг 10

Количество человек, которое одновременно и активно может работать на комплекте 2
