Описание товара

Типовой комплект учебного оборудования «Кондиционер» применяется для использования в качестве учебного оборудования при изучении бытового климатического оборудования, его устройства и функционирования, в средних специальных и высших учебных заведениях.

Состав и технические характеристики

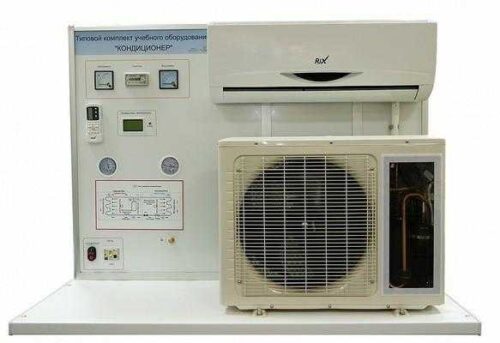

Стенд представляет собой рамное основание, выполненное из стального профиля. Рамное основание покрыто порошковой краской. Рамное основание имеет поворотные колесные опоры с тормозами. На рамном основании имеется установка охлаждения воздуха.
На рамном основании в вертикальной стойке размещены основные узлы бытовой сплит-системы наружный блок и внутренний блок, а также вспомогательные устройства и приборы (манометры, смотровое стекло, амперметр, вольтметр, счетчик электроэнергии, дисплей измерительной системы, пуско-регулирующая аппаратура).

Стойка выполнена в формате моноблока из алюминиевого профиля с панелями из АБС пластика.
Панели имеют светло серый цвет и текстуру «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда.
Все надписи, мнемосхемы и обозначения на лицевой панели выполнены с помощью цветной термопечати.

На стойке расположен внутренний блок бытовой сплит-системы. Для изучения параметров работы на трубопроводе хладагента внутри блока установлены датчики температуры.
На столешнице установлен наружный блок бытовой сплит-системы. Для изучения внутреннего устройства блок имеет прозрачные вставки.

Стенд оснащен датчиками температуры, установленными в различных точках трубопровода для циркуляции хладагента.
Для проведения лабораторных работ стенд укомплектован измерительной системой. Все электронные датчики, установленные на стенде, подключены к измерительной системе.
Измерительная система стенда позволяет измерять мгновенные и усредненные величины температуры, электрической мощности, количества потребленной электроэнергии, а также отображать их в символьном виде на графическом ЖК дисплее.

Данные на графическом ЖК дисплее отображаются в построчно в формате: наименование параметра, единица измерения, значение параметра.
Для выбора группы параметров, которые отображаются на ЖК дисплее, в данный момент, используется кнопка «Режим».

Лабораторные работы

1. Изучение конструкции и принципа работы кондиционера.
2. Определение основных характеристик кондиционера.

Комплект поставки

1. Типовой комплект учебного оборудования «Кондиционер»
2. Руководство по эксплуатации
3. Учебный видеоролик
4. Методические материалы
5. Программное обеспечение
6. Гарантийный талон
7. Паспорт

Технические характеристики

Электропитание: от однофазной трехпроводной сети электропитания с нулевым рабочим и защитным проводниками (1P+N+PE), 220 В, 50 Гц.
Потребляемая мощность: 2000 Вт.
