Типовой комплект учебного оборудования «Рабочее место для СКБ по направлению автоматизация и электроника», ЭЛБ-241.101.01

Описание товара

Назначение

Типовой комплект учебного оборудования "Рабочее место для СКБ по направлению автоматизация и электроника" предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков в области радиомонтажных работ, пайки, поиску и устранению неисправностей в электронных печатных платах.

В составе:

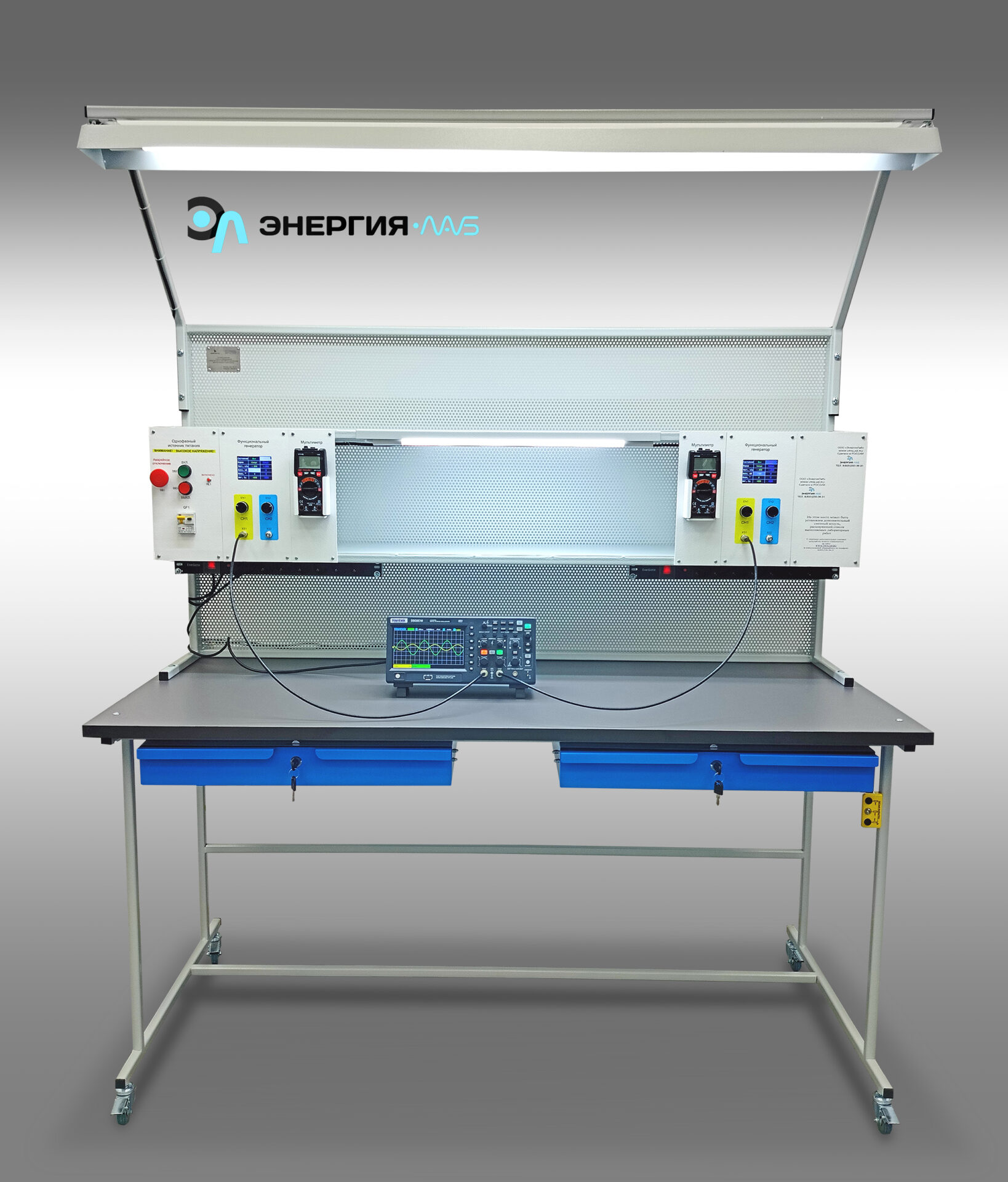

Лабораторный стол - предназначен для размещения рабочего оборудования, крепления вертикальной стойкой со вспомогательным оборудованием и крепления подвесного ящика. Лабораторный стол состоит из основания и столешницы. Основание стола представляет собой конструкцию, выполненную из металлического профиля, покрытого порошковой краской. Основание укомплектовывается упорами колесами. На основании лабораторного стола жестко закреплена столешница, которая выполнена из диэлектрического материала. Для удобства транспортировки стол оснащен колесными опорами, а для надежной фиксации стола на одном месте, колесные опоры оснащены тормозными механизмами. Лабораторный стол укомплектован двумя выдвижными ящиками.

Выдвижной ящик предназначен для хранения оборудования и материалов, выполнен в подвесном исполнении, и изготовлен из стали, оснащен замком. Для плавности хода применены шариковые мебельные направляющие.

Верхняя рама - предназначена для установки и фиксации вспомогательных электронных модулей, а также полок, навеса и перфорированной поверхности. Представляет собой конструкцию, выполненную из металлического профиля, покрытого порошковой краской. Стойка оснащена двумя полками и навесом со светильником, для освещения рабочей области. Задняя сторона стойки закрыта перфорацией из металла.

Светильник - крепится на верхний навес либо на нижнею полку, и обеспечивает комфортный уровень освещения рабочего места радиомонтажника. Светильник изготовлен по LED технологи.

Дымоуловитель предназначен для отведения дыма из области пайки от органов дыхания радиомонтажника и частичной очистки воздуха.

Паяльная станция с регулятором температуры предназначена для ручного монтажа/демонтажа электронных компонентов. По своим техническим характеристикам паяльная станция подходит для разного вида работ: для ремонта портативной электроники (мобильные телефоны, видеокамеры и пр.), бытовой техники, а также для сборочных операций в небольшом производстве.

Осциллограф предназначен для исследования амплитудных и временных параметров электрического сигнала, подаваемого на его вход, непосредственно на его экране.

Комплект поставки

• Типовой комплект учебного оборудования «Рабочее место для СКБ по направлению автоматизация и электроника» в сборе с 2-я выдвижными ящиками
• Комплект вспомогательных электронных модулей:

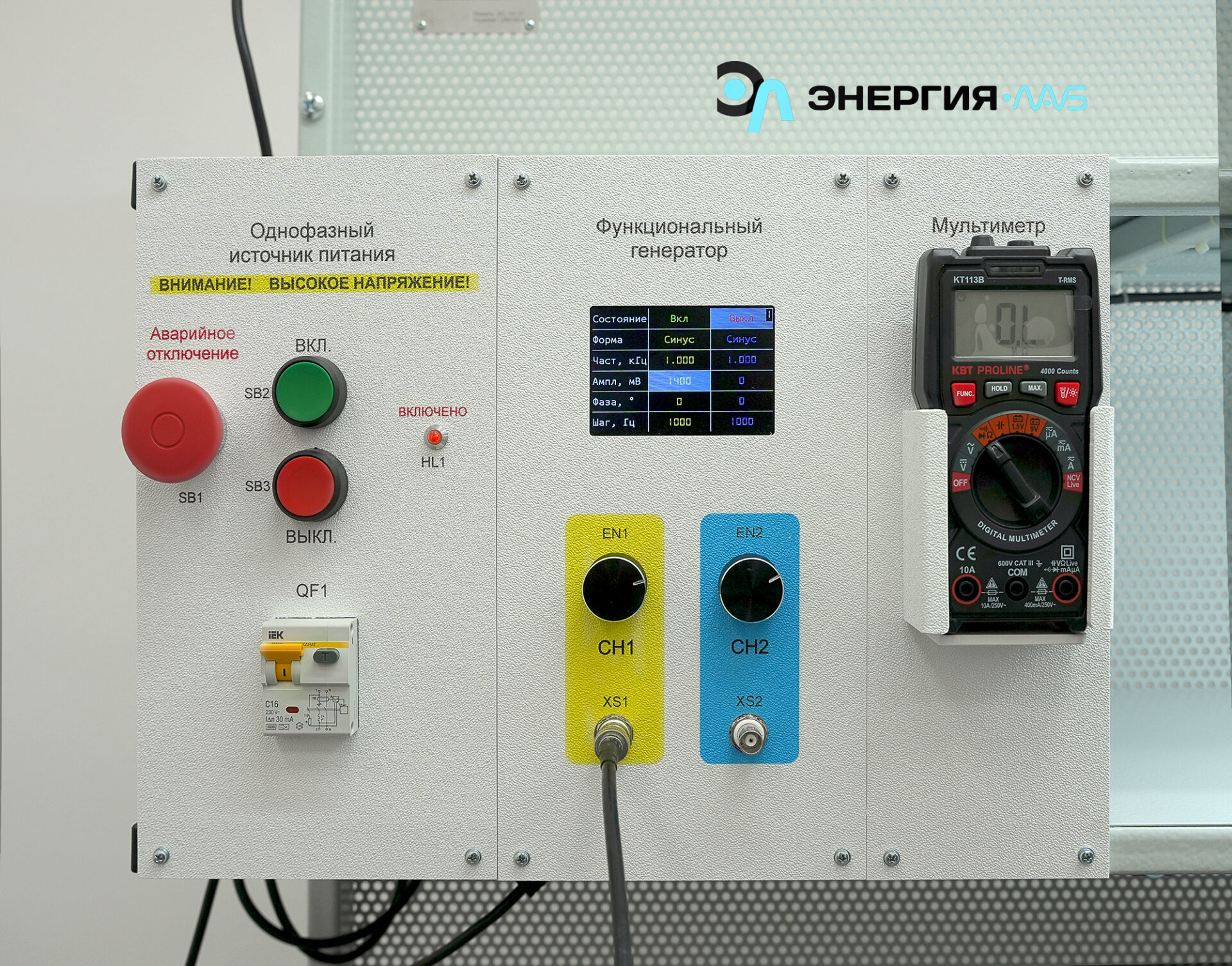

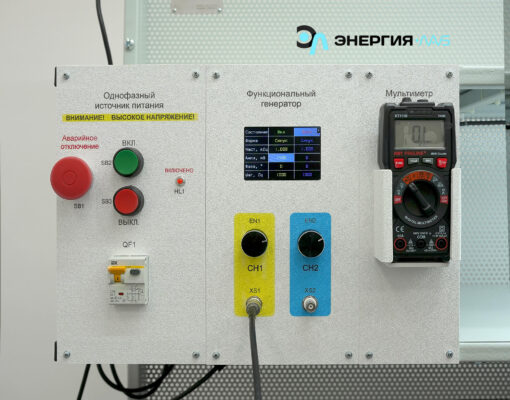

  • Модуль «Питание и кнопка аварийного отключения» – 1 шт.

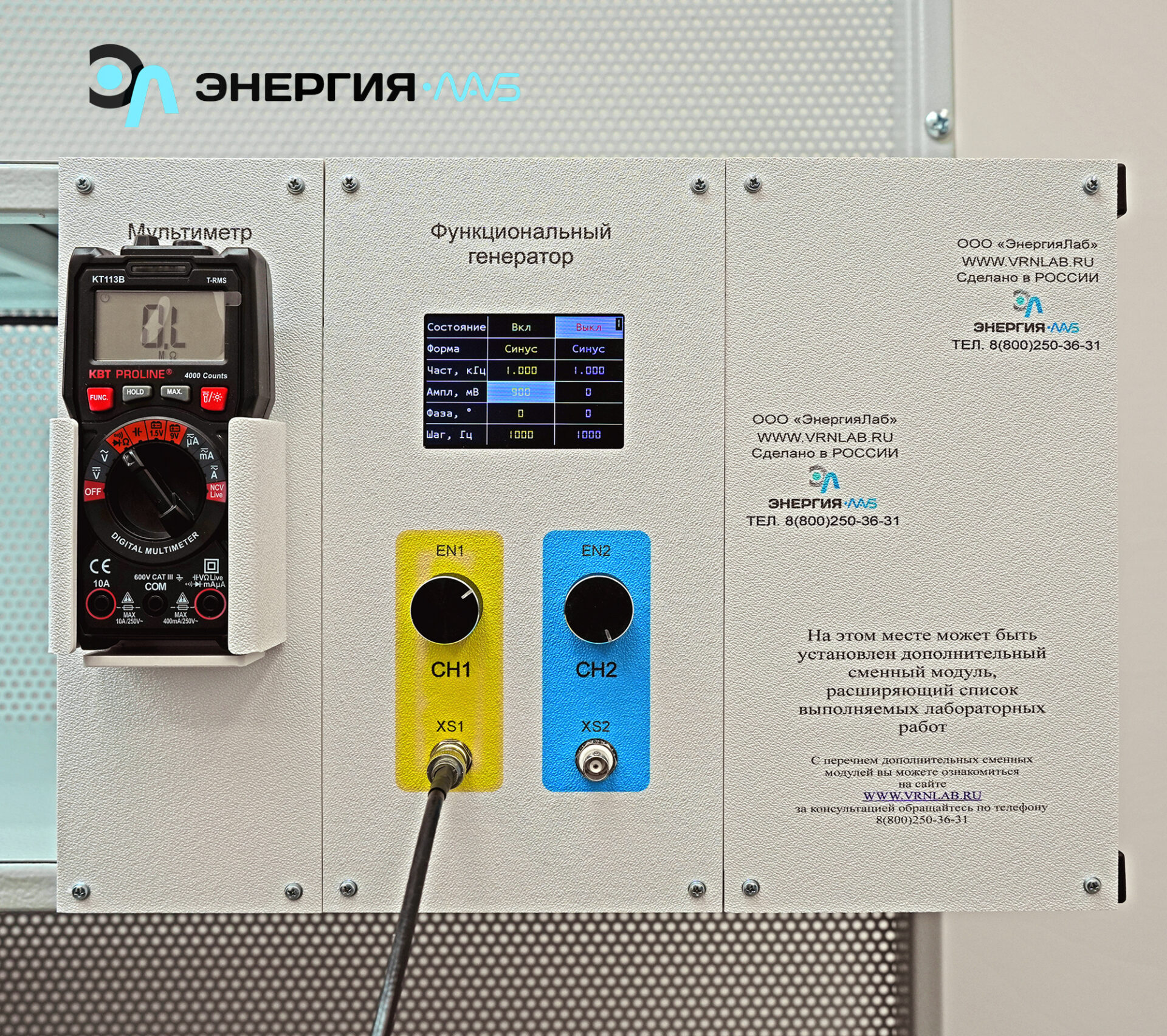

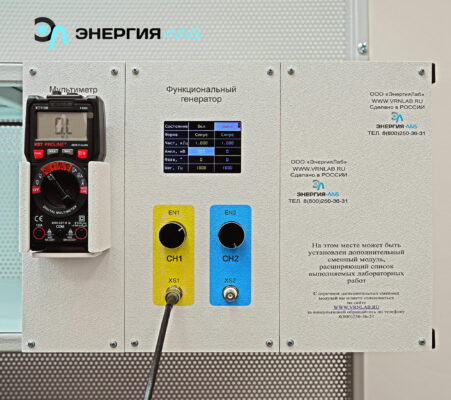

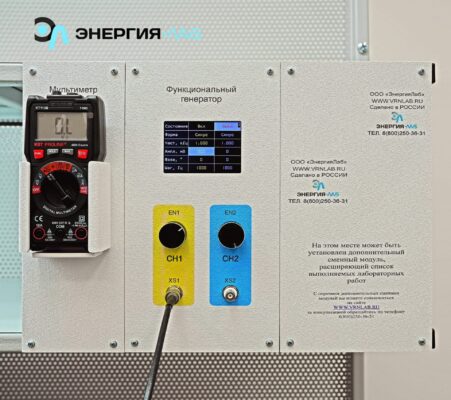

  • Модуль «Мультиметр» – 2 шт.
  • Модуль «Однофазные розетки» – 2 шт.
  • Модуль «Функциональный генератор» – 2 шт.
  • Набор аксессуаров и документов – 1 компл.:
• Дымоуловитель – 1 шт.
• Паяльная станция с регулятором температуры – 1 шт.
• Лабораторный источник питания – 2 шт.
• Обучающий набор «Элементы и функциональные узлы цифровой электроники» – 2 шт.
• Набор расходных материалов и инструментов (инструменты, цифровой микроскоп, держатель плат, припои, флюсы, отмывочная жидкость) – 2 шт.
• Цифровой двухканальный осциллограф – 1 шт.
• Комплект соединительных проводов и сетевых шнуров – 1 шт.
• Паспорт – 1 шт.
• Комплект технической документации – 1 шт.

Технические характеристики

Потребляемая мощность, В·А, не более 2500
Электропитание: от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В 220(±10%), частота, Гц 50(±0,4)
Класс защиты от поражения электрическим током I
Диапазон рабочих температур, ˚С +10…+35
