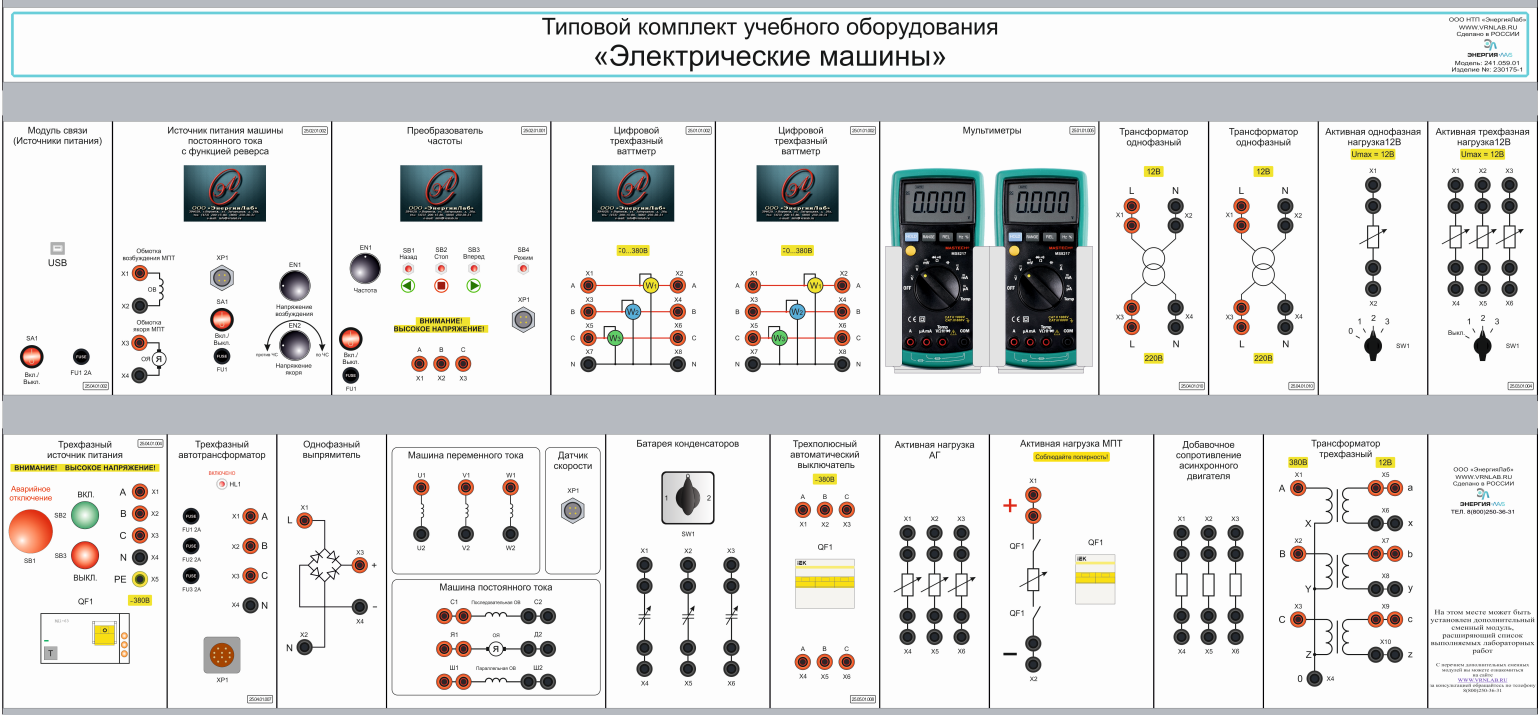

Типовой комплект учебного оборудования «Электрические машины» исполнение стендовое, модульное, ЭЛБ-241.059.01

Описание товара

Типовой комплект учебного оборудования «Электрические машины» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

Типовой комплект учебного оборудования «Электрические машины» выполнен в стендовом исполнении: стойка с модулями, установленная на собственном лабораторном столе.
Конструкция комплекта должна обеспечивать возможность подключения внешних модулей и измерительных приборов.

Лабораторные работы

1. Исследование однофазного трансформатора:
   1. Опыт короткого замыкания;
   2. Опыт холостого хода;
   3. Исследование внешней характеристики.
2. Исследование параллельной работы двух однофазных трансформаторов:
   1. Исследование внешней характеристики.
3. Опытное определение групп соединения трехфазного двухобмоточного трансформатора:
   1. При соединении обмоток по схеме «звезда/звезда»;
   2. При соединении обмоток по схеме «звезда/треугольник».
4. Исследование трехфазного трансформатора:
   1. опыт короткого замыкания;
   2. опыт холостого хода;
   3. исследование внешней характеристики;
   4. Работа при несимметричной нагрузке.
5. Исследование генератора постоянного тока независимого возбуждения:
   1. Исследование характеристики короткого замыкания;
   2. Исследование характеристики холостого хода;
   3. Исследование внешней характеристики;
   4. Исследование регулировочной характеристики;
   5. Исследование нагрузочной характеристики.
6. Исследование генератора постоянного тока параллельного возбуждения:
   1. Исследование характеристики холостого хода;
   2. Исследование внешней характеристики
   3. Исследование регулировочной характеристики;
   4. Исследование нагрузочной характеристики.
7. Исследование генератора постоянного тока смешанного возбуждения:
   1. Исследование характеристики холостого хода;
   2. Исследование внешней характеристики;
   3. Исследование регулировочной характеристики;
   4. Исследование нагрузочной характеристики.
8. Исследование асинхронного генератора:
   1. Исследование рабочих характеристик.
9. Исследование асинхронного двигателя с короткозамкнутым ротором:
   1. Исследование рабочих характеристик;
   2. Исследование регулировочной характеристики при изменении напряжения статора;
   3. Исследование регулировочной характеристики при введении добавочного сопротивления в цепь статора.

Комплект поставки

1. Лабораторный стол
2. Стойка
3. Электромашинный агрегат
4. Модуль «Трехфазный источник питания»
5. Модуль «Трехфазный автотрансформатор»
6. Модуль «Цифровой трехфазный ваттметр» – 2 шт.
7. Модуль «Трансформатор трехфазный»
8. Модуль «Трансформатор однофазный» – 2 шт.
9. Модуль «Активная трехфазная нагрузка 12 В»
10. Модуль «Активная нагрузка МПТ»
11. Модуль «Активная нагрузка АД»
12. Модуль «Мультиметры»
13. Модуль «Модуль связи (источник питания)»
14. Ноутбук
15. Комплект соединительных проводов и сетевых шнуров
16. Паспорт
17. Программный комплекс ELAB или эквивалент
18. Техническое описание оборудование
19. Руководство по выполнению базовых экспериментов

Технические характеристики
