Стенд-тренажер «Гидравлическая тормозная система с АБС», ЭЛБ-002.006.02

Описание товара

Лабораторный стенд «Гидравлическая тормозная система автомобиля с АБС» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний, и навыков по курсам «Устройство автомобильной техники», «Эксплуатация автомобильной техники», «Конструкция и расчет автомобильной техники».

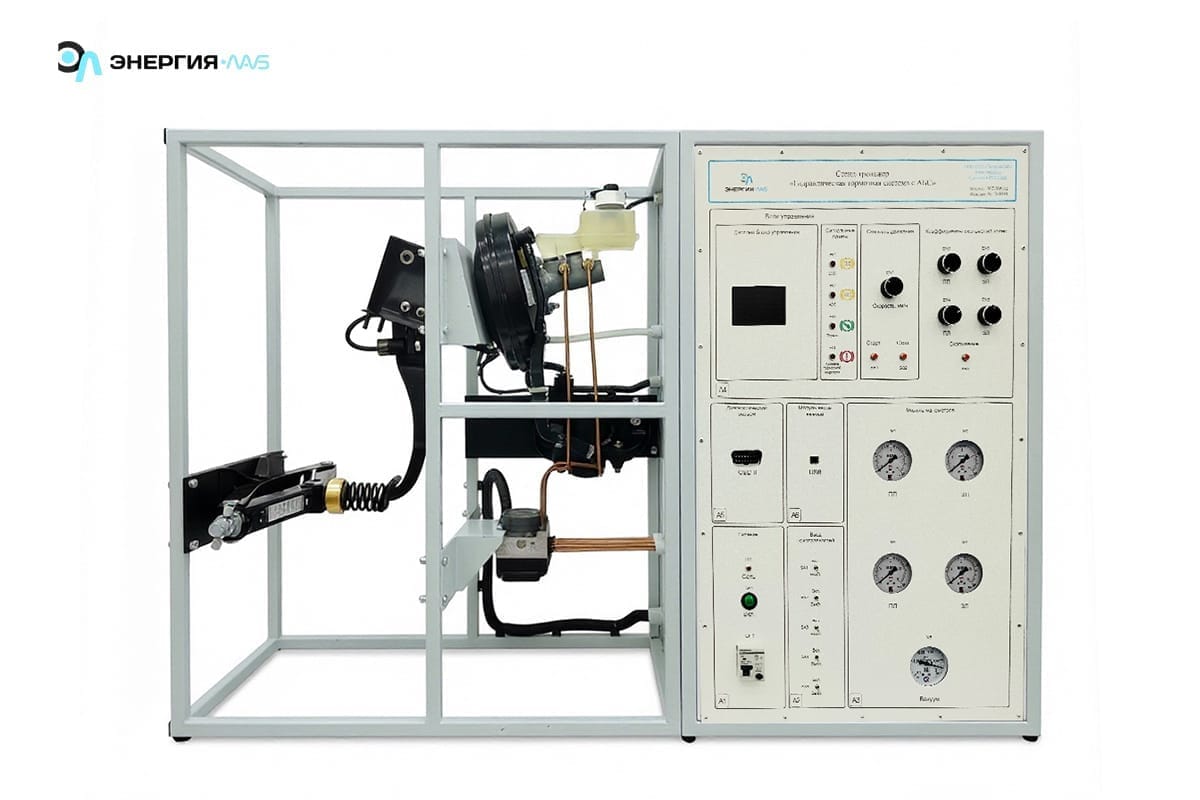

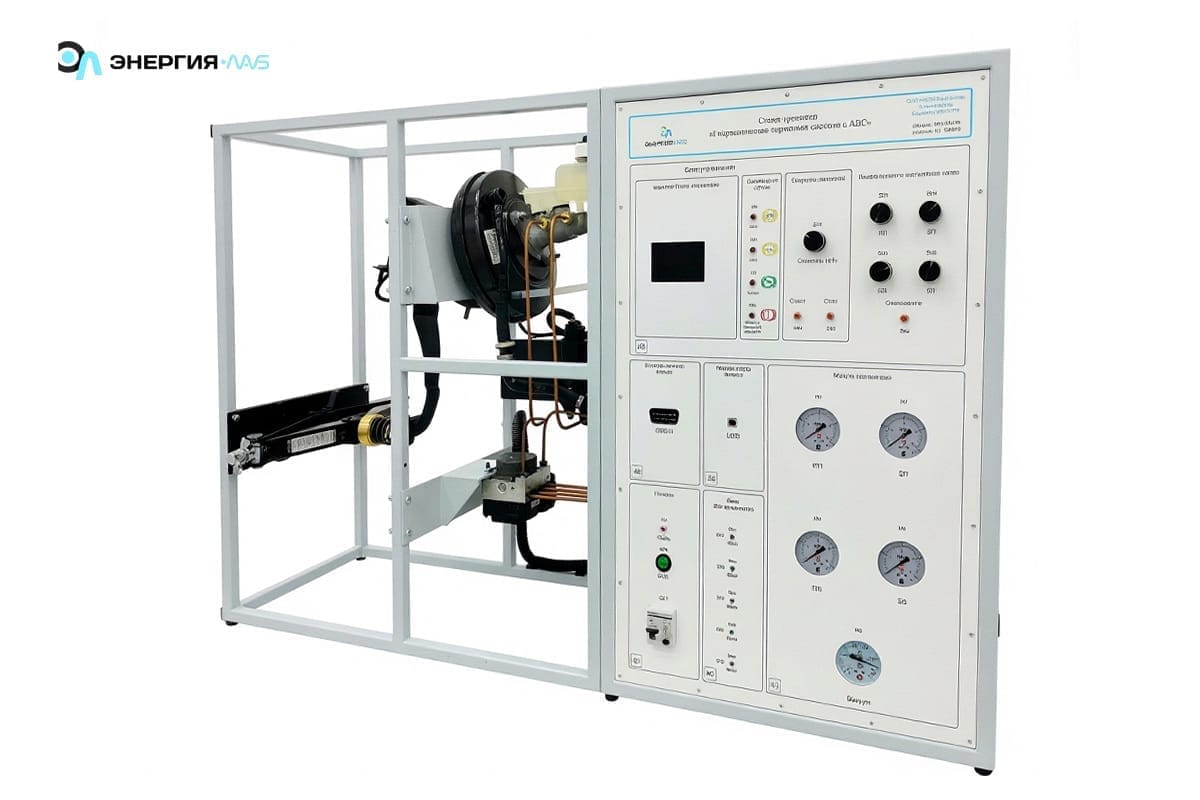

Конструкция:
Вертикальная каркасная конструкция, выполненная из металлического профиля и покрытого порошковой краской.
В состав конструкции входит моноблок, основание которого выполнено из листовой стали. Лицевая панель моноблока выполнены из пластика ABS.
Надписи схемы и обозначения на лицевой панели моноблока выполнены с помощью цветной УФ термопечати с полиуретановым прозрачным покрытием.

Внутри каркаса расположены:

• Модуль АБС (с электронным блоком управления).
• Главный тормозной цилиндр с вакуумным усилителем, педалью и механизмом фиксации педали.
• Вакуумный насос.
• Педаль тормоза, имитирующая режимы торможения колес.

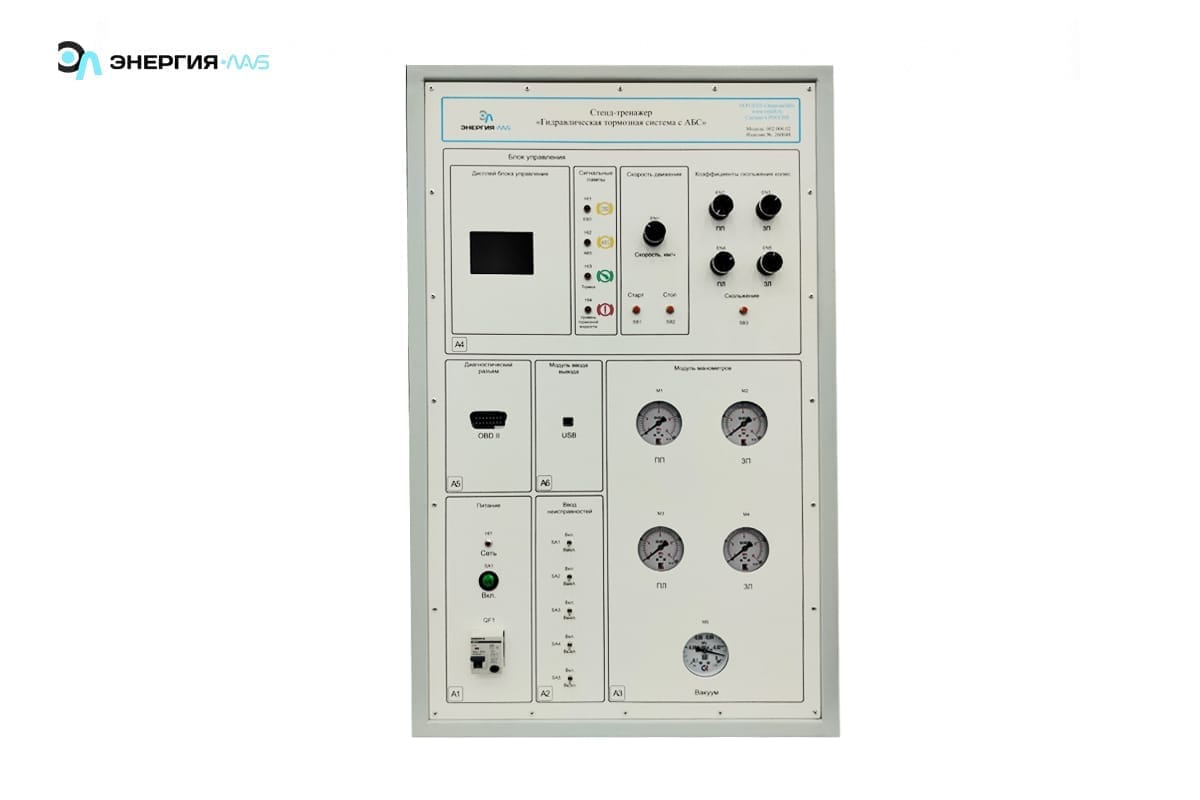

Внутри блока управления расположены:

• Манометры, индицирующие величину давление в гидроприводе тормозных механизмов колес.
• Вакуумметр, индицирующий величину разрежения в вакуумном усилителе.
• Индикаторы скоростей вращения колес.
• Регуляторы скоростей вращения колес варьируют скорость каждого колеса.
• Блок индикации.
• Блок ввода неисправностей, позволяющий вводить типовые неисправности системы АБС.

Для сбора и обработки, данных датчик и имитации сигналов датчиков вращения колес, стенд оснащен микропроцессорной системой.

Виртуальный лабораторный практикум «Система АБС»

Описание:
Виртуальный лабораторный практикум реализован в виде кроссплатформенного графического 3D приложения, поставляемого под различные операционные системы: Microsoft Windows, Linux.

Данный практикум основан на новой методике, позволяющей использовать данный метод в дистанционном обучении, путем создания эффекта погружения в фото-реалистичную виртуальную среду изучаемых объектов, для формирования практических навыков, понимания сути явлений и процессов, моделируемых в программе.

В ПО использован 3D-движок, обладающий возможностями высокой производительности в режиме реального времени и трехмерной визуализации посредством Direct3D и OpenGL технологий.

Практикум позволяет в трехмерной среде изучать принцип действия и процессы, протекающие в системе АБС. В практикуме в трехмерном пространстве изображена система АБС с детальной прорисовкой всех основных функциональных узлов. Позволяет видеть конструкцию каждого узла для представления его принципа действия. Ход гидравлической жидкости по системе показан в виде анимированного движущегося потока жидкости. Модель оснащена интерактивными анимированными подсказками с техническими характеристиками функциональных узлов.

Язык интерфейса программ: русский.

Минимальные системные требования для ПО:

• процессор: Intel/AMD, не менее 1,6 ГГц;
• ОЗУ: не менее 1 Гб;
• видеопамять: не менее 512 Мб;
• разрешение экрана: не менее 1024x768;
• ОС: Microsoft Windows XP, 7, 8, 10, Linux;
• поддержка OpenGL версии 2.0 или DirectX версии 9.0.c;
• аудиокарта;
• клавиатура и компьютерная мышь с колесом прокрутки;
• средства воспроизведения звука (аудиоколонки или наушники).

Технические характеристики

Потребляемая мощность, В·А 500
Электропитание: от однофазной сети переменного тока с напряжением, В 220, частота, Гц 50
Класс защиты от поражения электрическим током I
Диапазон рабочих температур, ˚С +10…+35
Влажность, % 75
Количество человек, которое одновременно и активно может работать на комплекте 2
Количество манометров 4
Количество датчиков скорости 4
Количество индикаторов скоростей вращения колес 4
Количество регуляторов скорости вращения колес 4
