Стенд «Энергоаудит в системах электроснабжения»

Описание товара

Стенд «Энергоаудит в системах электроснабжения» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

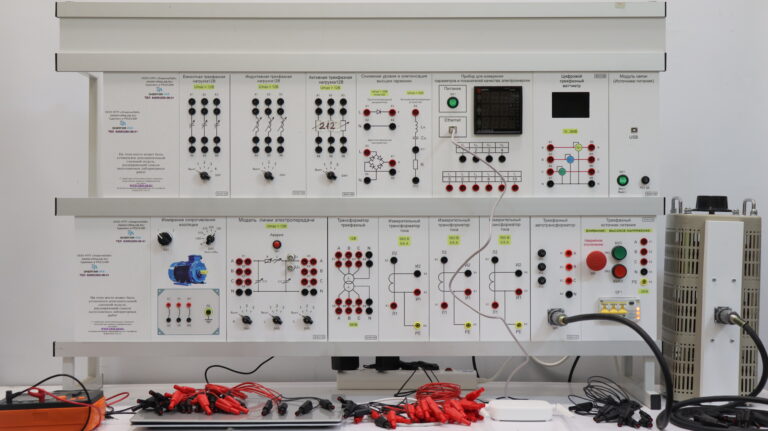

Стенд «Энергоаудит в системах электроснабжения» выполнен в стендовом исполнении: стойка с установленными модулями установлена на собственном лабораторном столе.
Конструкция модулей обеспечивает возможность подключения внешних модулей и измерительных приборов.

Лабораторные работы

Методическое руководство включает краткие теоретические сведения, а также подробный порядок выполнения лабораторных работ:

1. Энергоаудит режимных параметров и состояния электрооборудования
   1. Измерения параметров режима и показателей качества электрической энергии в трехфазной сети.
   2. Измерение сопротивления изоляции оборудования электрической сети с помощью мегаомметра.
2. Исследование влияния параметров питающей сети на режим работы электрической нагрузки
   1. Определение влияния отклонения напряжения на мощность, потребляемую активной нагрузкой.
   2. Определение влияния отклонения напряжения на мощность, потребляемую индуктивной нагрузкой.
   3. Определение влияния отклонения напряжения на мощность, потребляемую емкостной нагрузкой.
3. Управление качеством электрической энергии в системах электроснабжения
   1. Компенсация реактивной мощности.
   2. Снижение уровня генерации высших гармоник путем замены однополупериодного выпрямителя на двухполупериодный в схеме питания нагрузки постоянным током.
   3. Компенсация высших гармоник тока с помощью фильтрокомпенсирующего устройства.

Комплект поставки

1. Лабораторный стол -  1 шт.
2. Стойка для установки модулей - 1 шт.
3. Комплект модулей – 1 шт.
   1. Модуль «Трехфазный источник питания» – 1 шт.
   2. Модуль «Модуль связи (Источники питания)» - 1 шт.
   3. Модуль «Трехфазный автотрансформатор» – 1 шт.
   4. Модуль «Цифровой трехфазный ваттметр» – 1 шт.
   5. Модуль «Активная трехфазная нагрузка» - 1 шт.
   6. Модуль «Индуктивная трехфазная нагрузка» - 1 шт.
   7. Модуль «Емкостная трехфазная нагрузка» - 1 шт.
   8. Модуль «Измерение сопротивления изоляции» - 1 шт.
   9. Модуль «Снижение уровня и компенсация высших гармоник» - 1 шт.
4. Набор аксессуаров и документов – 1 шт.
   1. Ноутбук -1 шт.
   2. Мегаомметр – 1 шт.
   3. Комплект соединительных проводов и сетевых шнуров – 1 шт.
   4. Паспорт – 1 шт.
   5. Комплект документации – 1 шт.
      1. Техническое описание оборудование – 1 шт.
      2. Мультимедийная методика – 1 шт.
      3. Руководство по выполнению базовых экспериментов – 1 шт.
