Типовой комплект учебного оборудования «Гидростатика», ЭЛБ-030.003.03

569 616,00 руб. * Цена не является офертой и может быть изменена.
Цена не включает в себя транспортные расходы и пуско-наладочные работы.

Описание товара

Типовой комплект учебного оборудования «Гидростатика» предназначен для проведения лабораторных работ по изучению теории поведения неподвижных жидкостей.

Выполнение лабораторных работ способствует лучшему усвоению теоретического курса, приобретение практических основ. В ходе проведения работ приобретаются навыки в обращении с измерительными приборами и оборудованием, постановке лабораторных задач и обработке экспериментальных данных.

Стенд позволяет:

  • изучить методы создания давления и вакуума;
  • изучить способы измерения давления и вакуума;
  • определить силы, действующие на боковую поверхность емкости при избыточном и вакуумметрическом давлении;
  • изучить эпюры давления, действующие на боковые стенки емкости при избыточном и вакуумметрическом давлении.

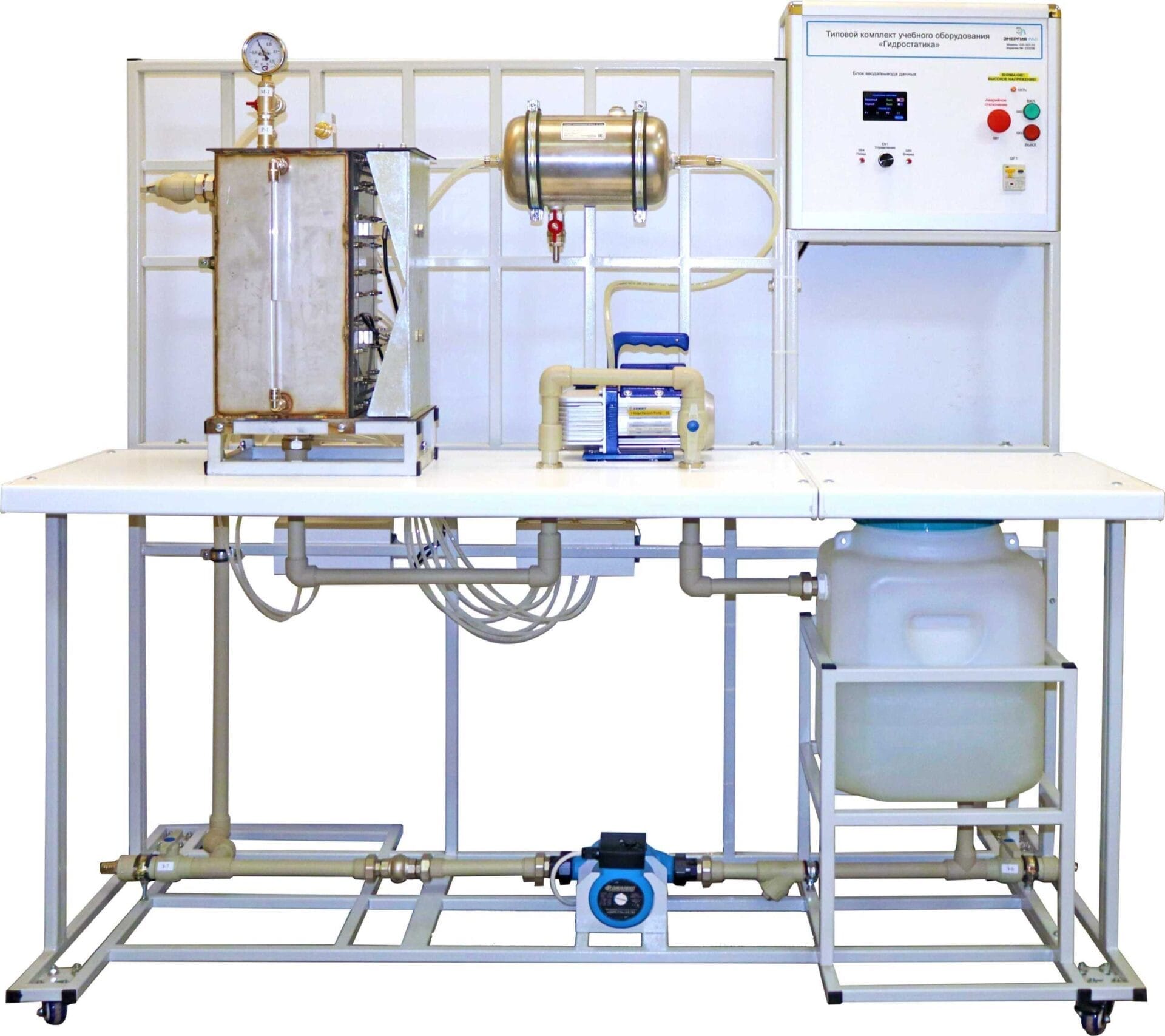

Гидравлическая и пневматическая система включает в себя:

  • емкость (резервуар), изготовленную из коррозионно-стойкого металлического материала. На боковой стенке емкости располагается подвижная стенка, позволяющая определять результирующую силу давления на стенку емкости при помощи двух датчиков силы. На одной из стенок емкости располагаются датчики давления, датчики дифференциального давления, позволяющие экспериментально определять эпюру давления. В верхней части емкости расположен моновакуумметр, дроссельный вентиль;
  • технологический бак объемом 40 л, из которого осуществляется подача воды в систему;
  • циркуляционный насос для создания избыточного давления в емкости;
  • вакуумный насос с ресивером для создания вакуумметрического давления;
  • запорная и защитная арматура.

Результаты всех датчиков отображаются на блоке управления стендом.

Лабораторные работы

  1. Изучение методов создания давления и вакуума.
  2. Изучение способов измерения давления и вакуума.
  3. Определение силы, действующей на боковую поверхность емкости при избыточном и вакуумметрическом давлении.
  4. Изучение эпюр давления, действующего на боковые стенки емкости при избыточном и вакуумметрическом давлении.

Технические характеристики

Электропитание от сети переменного тока, род тока однофазный, частота, 50Гц, напряжение, 220В
Потребляемая мощность до 1000 Вт
Максимальное избыточное давление в резервуаре, 40 кПа
Максимальное разряжение, 10 кПа
Габаритные размеры, мм 1600х700х1600
Масса (без рабочей жидкости) 70 кг

Все предложения на сайте не являются публичной офертой. Цену на товар и наличие уточнит менеджер при оформлении заказа или по результатам выставленного КП. Обращаем ваше внимание на то, что данный интернет-каталог носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 п.2 ГК РФ
Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 или ТУ 32.99.53–001–47627947–2021 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001-2015.
