Лабораторный стенд «Автоматика вентиляционная»

Описание товара

Лабораторный стенд "Автоматика вентиляционная" позволяет изучать элементы автоматики теплогазоснабжения и вентиляции, способы регулирования и контроля параметров.

Комплект включает:
– Управляющая ПЭВМ лабораторного стенда (ноутбук);
– Руководство по эксплуатации;
– Методические указания по проведению лабораторных работ.

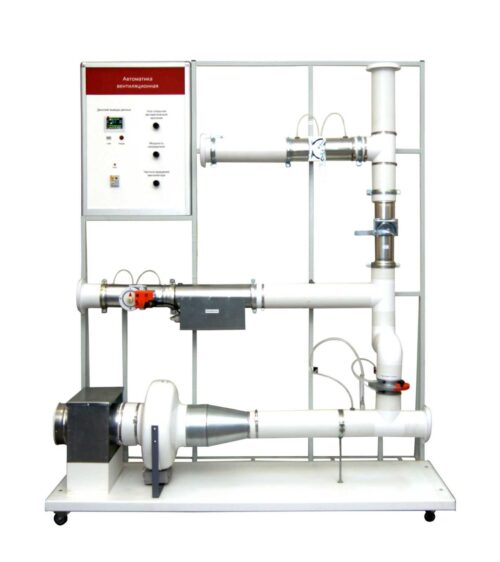

Лабораторный стенд содержит:
– несущую раму, выполненную из стального трубчатого профиля, на обрезиненных колесах с тормозными механизмами, размер рамы (длина х глубина х высота), мм –1500х 620х1800;
– воздушный фильтр в линии всасывания воздуха с пропускной способностью - 800 м.куб/ч;
– вентилятор с максимальной подачей воздуха - 800 м.куб/ч;
– систему трубопроводов диаметром - 100 мм, количество ответвлений - 1;
– точки отбора давления из трубопровода, установленные на выходе вентилятора;
– канальный электрический нагреватель с пропускной способностью - 800 м.куб/ч, мощностью - 1 кВт;
– панель для установки измерительных приборов, выполненную из двухкомпозитного материала; – датчики температуры с диапазоном измерения от 0°С до 100°С;
– заслонку, регулируемую вручную, на диаметр 100 мм;
– участок выпрямления потока воздуха для встраивания в трубопровод;
– трубку Пито для измерения параметров потока воздуха с диапазоном скорости измеряемого потока от 5 до 20 м/с;
– измерительную диафрагму с точками отбора давления, коэффициент сужения потока - 0,8;
– заслонку с автоматизированным пропорциональным электроприводом, управляемым по сигналу с ПЭВМ и с продублированным ручным электроуправлением;
– измеритель–регулятор с аналоговым выходом, подключаемый к дифференциальным датчикам давления;
– дифференциальный датчик давления на диапазон давления от 0 до 500 Па – 2 шт;
– симисторный регулятор скорости вращения вентилятора с диапазоном регулирования оборотов от 25% до 100% от максимальных оборотов вентиляторов;
– измеритель–регулятор с аналоговым выходом, подключенный к датчику температуры;
– счетчик импульсов индицирующего скорость вращения вентилятора;
– измеритель–регулятор с дискретным выходом, подключенный ко второму датчику температуры;
– цифровые индикаторы входных управляющих и выходных (с приборов) сигналов управления с тремя цифровыми сегментами;
– ручной регулятор входного сигнала на привод задвижки, позволяющий менять входной сигнал в диапазоне, совпадающем с диапазоном входного сигнала на привод задвижки;
– цифровой индикатор входного сигнала на симисторный регулятор оборотов вентилятора с тремя цифровыми сегментами;
– ручной регулятор входного сигнала на симисторный регулятор оборотов вентилятора, позволяющий менять входной сигнал в диапазоне, совпадающем с диапазоном входного сигнала на симисторный регулятор.

- микропроцессорная система.
Микропроцессорная система предназначена для управления модулями стенда, а также обеспечивает измерение, отображение и сохранение режимных параметров.
Микропроцессорная система представляет собой базовую платформу, выполненную в виде кросс-панели EL-01-05, рассчитанную на установку 5 субмодулей.
Модульная архитектура базовой платформы позволяет проводить модернизацию методом добавления дополнительных кросс-панелей, каждая из которых рассчитана на подключение 4 субмодулей.
Субмодули представляют собой сменные устройства, которые позволяют:
управлять различными устройствами (регулятор напряжения, функциональный генератор, преобразователь частоты и т.д.);
производить измерения физических величин (ток, напряжение, температура, давление и т.д.);
обрабатывать и передавать измеренные величины;
Каждый субмодуль имеет в составе микропроцессор, который обеспечивает предварительную обработку информации.
Максимальное количество одновременно подключаемых субмодулей ограничено только нагрузочными возможностями интерфейсов.
Связь с компьютером производится по интерфейсу USB. Управление всеми устройствами производится с помощью уникального протокола обмена.
ЖК дисплей цветной, на который выводятся данный температуры, расхода, давления, мощности и потребляемого тока, и напряжения.

- датчик частоты вращения вентилятора на основе датчика Холла.
- программный комплекс ELAB.
Имеет свидетельство о государственной регистрации программы для ЭВМ на интеллектуальную собственность, выданное Федеральной инспекцией, которое Поставщик гарантирует предоставить во второй части заявки.
Программный комплекс предназначен для управления источниками питания, регистрации данных от измерительных приборов и датчиков, а также дальнейшей обработки и сохранения в различных форматах результатов экспериментальных исследований в окне программы на экране компьютера.
Программный комплекс ELAB при каждом запуске автоматически определяет активный COM порт подключения оборудования, при этом номер порта автоматически подсвечивается в сплывающем окне.
Корректный запуск программного обеспечения производится только при наличии соединения ноутбука с аппаратной частью лабораторного оборудования (USB соединение), а также при включенном питании лабораторного стенда.
Программный комплекс ELAB является универсальным для различных направлений науки и техники: электротехника, электроника, электрические машины, электропривод, автоматика, гидравлика, пневматика и др.
После запуска программы производится распознание подключенного устройства и конфигурирование окна программы под конкретное устройство.
В левой части основного окна программы появляется список доступных модулей управления и индикации, внешний вид и количество которых зависит от подключенного лабораторного оборудования, а также располагаются дополнительные кнопки помощи, теоретических сведений, запуск стороннего программного обеспечения.
Кроме того, программа имеет в своем арсенале средства для самодиагностики подключенных установок, выявления неисправных зон и датчиков.
Доступные модули управления выполнены в едином стиле.
Инструменты программы позволяют в реальном времени управлять аппаратной частью стенда: источниками питания, функциональными генераторами сигналов, преобразователями частоты, тиристорными регуляторами и др.
Управление блоками реализовано максимально приближённо к управлению реальной установкой.
Задание значений параметров блоков осуществляется с помощью виртуальных энкодеров, позволяющих легко и быстро установить требуемую величину в доступном диапазоне значений.
Управление возможно, как с помощью клавиатуры, так и манипулятором «мышь», а также с помощью виртуальной клавиатуры для планшетных устройств.
Комплект программного обеспечения ELAB осуществляет возможность программировать модули управления.
Для этого пользователь составляет программный код на внутреннем понятном макро языке.
Доступные модули индикации программы позволяют выводить на экран ноутбука данные от измерительных приборов, датчиков и другого оборудования, которым снабжен лабораторный стенд.
Для удобства восприятия, основные виртуальные приборы выполнены в привычном для пользователя аналоговом варианте.
Основные модули индикации ведут графическую стенограмму режимных параметров в аппаратной части стенда, кроме того, по запросу пользователя, выводит в отдельном окне значения в табличном виде.
Инструменты программы позволяют проводить различного рода обработку результатов: обеспечивать возможность наложения графиков в одной плоскости для определения зависимостей исследуемых величин, аппроксимировать полученную графическую зависимость и др.
Основные модули индикации позволяют сохранять данные, полученные от аппаратной части стенда, в графическом, табличном, текстовом форматах.

- манипулятор “мышь” USB, 2х кнопочная оптическая со скроллингом.
- предустановленное программное обеспечение Microsoft Windows.

Лабораторные работы

Перечень лабораторных работ:
1. Статические и динамические характеристики вентилятора
2. Характеристики автоматизированной заслонки
3. Статическая и динамические характеристики нагревателя
4. Тарировка измерительной диафрагмы.
5. Регулирование давления путем управления вентилятором
6. Регулирование расхода путем управления вентилятором
7. Регулирование температуры путем управления вентилятором
8. Регулирование давления путем управления заслонкой
9. Регулирование расхода путем управления заслонкой
10. Регулирование температуры путем управления заслонкой
11. Регулирование температуры путем управления нагревателем
