Лабораторный стенд «Механика жидкости»

Описание товара

Стенд предназначен для изучения механики жидкости и проведения 14 лабораторных работ группой 3 человека.

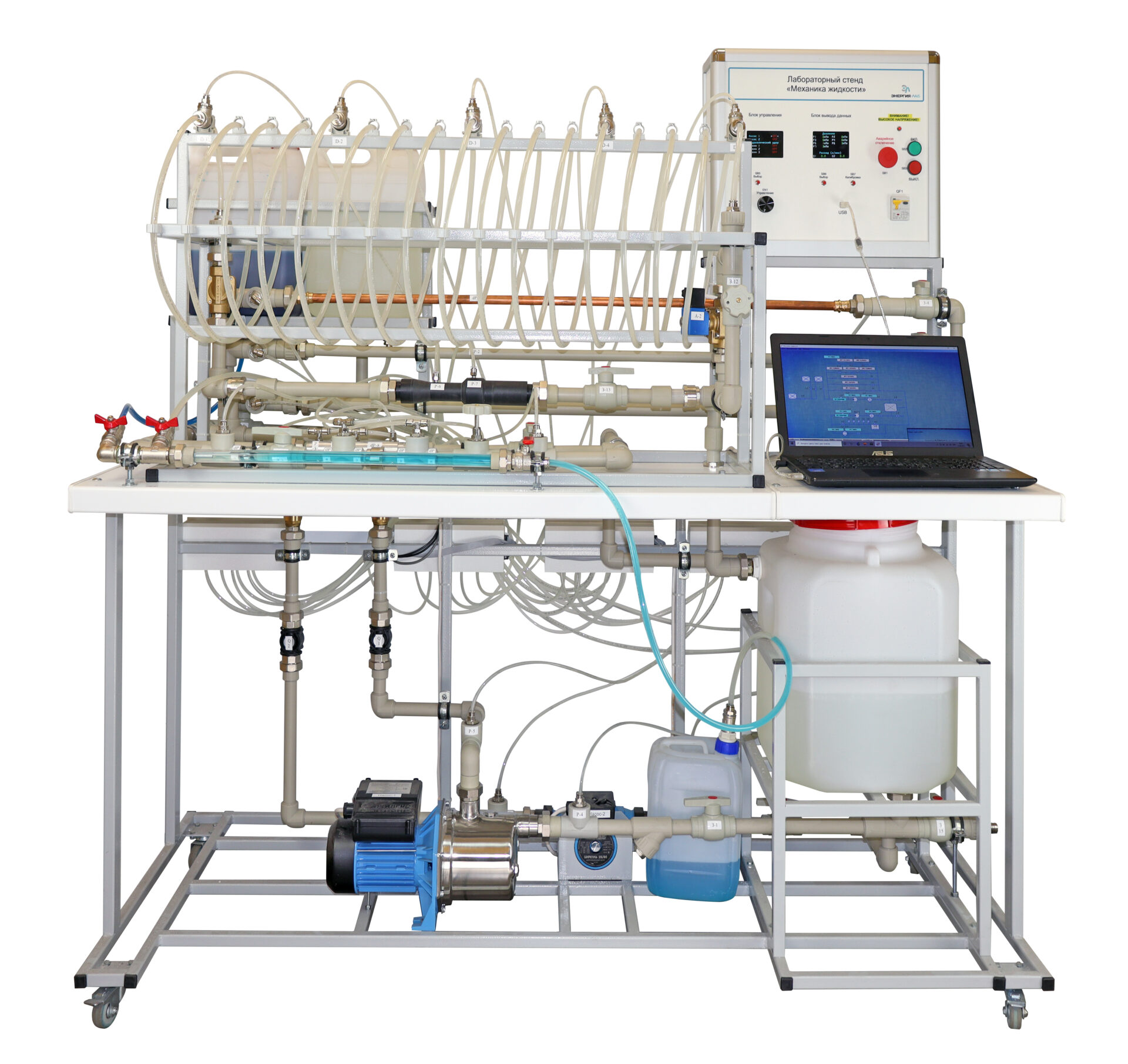

Стенд представляет собой рамное основание, выполненное из металлического профиля покрашенного порошковой краской. Основание имеет поворотные колесные опоры с тормозами. На рамном основании монтируется блок управления стендом, а также гидравлическая система с исследуемыми участками.

Блок управления выполнен из металлического профиля с корпусом из ABS пластика, белого цвета с текстурой «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда. Блок прикручен к раме стенда на винтах для удобства демонтажа в случае гарантийного ремонта. Все надписи и обозначения на лицевой панели выполнены с помощью цветной термопечати.

Гидравлическая система выполнена из полипропиленового трубопровода диаметром.

В состав системы входят:

• центробежные насосы. Система трубопроводов и задвижек позволяет соединять центробежные насосы последовательно и параллельно.
• Датчики давления.
• Датчик расхода воды.
• Накопитель для воды.

Лабораторные работы

1. Изучение методов определения расхода воды;
2. Изучение режима течения жидкости: визуализация ламинарного и турбулентного режимов течения;
3. Исследование характеристик трубопроводов при различных режимах течения от ламинарного до турбулентного в круглой трубе и потерь напора;
4. Исследование потерь давления (напора) при течении через местное сопротивление в виде резкого сужения поток;
5. Исследование потерь давления (напора) при течении через местное сопротивление в виде резкого расширения потока;
6. Исследование потерь давления (напора) при течении через местное сопротивление в виде диафрагмы;
7. Исследование потерь давления (напора) при течении через местное сопротивление в виде задвижки;
8. Изучение силового воздействия незатопленной струи на механическую преграду;
9. Иллюстрация уравнения Бернулли;
10. Определение напорных характеристик насосов;
11. Исследование характеристик последовательно соединенных насосов;
12. Исследование характеристик параллельно соединенных насосов;
13. Тарировка расходомера с электронным выходным сигналом;
14. Изучение гидравлических сопротивлений в элементах водопроводных систем тройник, отвод.

Комплект поставки

1. Лабораторный стенд в сборе
2. Электронный носитель с учебным видеороликом, методическими материалами и руководством по эксплуатации
3. Гарантийный талон
4. Паспорт
