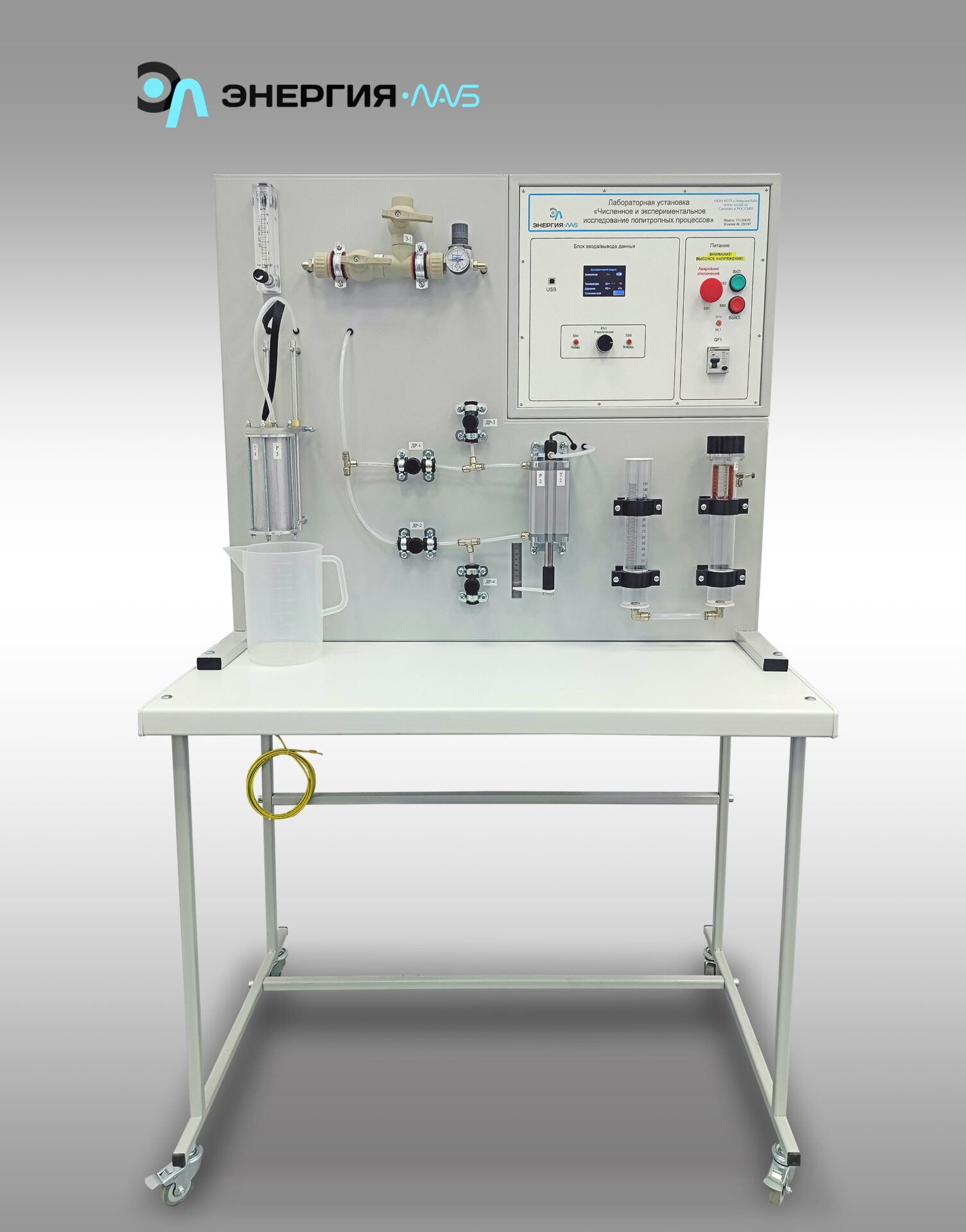

Лабораторная установка «Численное и экспериментальное исследование политропных процессов», ЭЛБ-171.028.02

Описание товара

Лабораторная установка «Численное и экспериментальное исследование политропных процессов» предназначен для проведения лабораторно – практических занятий по курсу «Физика», «Термодинамика» и «Теплотехника» в средних специальных и высших учебных заведениях.

Выполнение лабораторных работ способствует лучшему усвоению теоретического курса, приобретение практических основ. В ходе проведения работ приобретаются навыки в обращении с измерительными приборами и оборудованием, постановке лабораторных задач и обработке экспериментальных данных.

Состав стенда

1. Лабораторный стол.
   Лабораторный стол предназначен для удобного расположения лабораторного установки. Лабораторный стол состоит из металлического основания и столешницы. Основание стола представляет собой сборно-разборную конструкцию, выполненную из металлического профиля, покрытого порошковой краской. Основание имеет поворотные колесные опоры с тормозами. На основании лабораторного стола жестко закреплена столешница из диэлектрического материала.

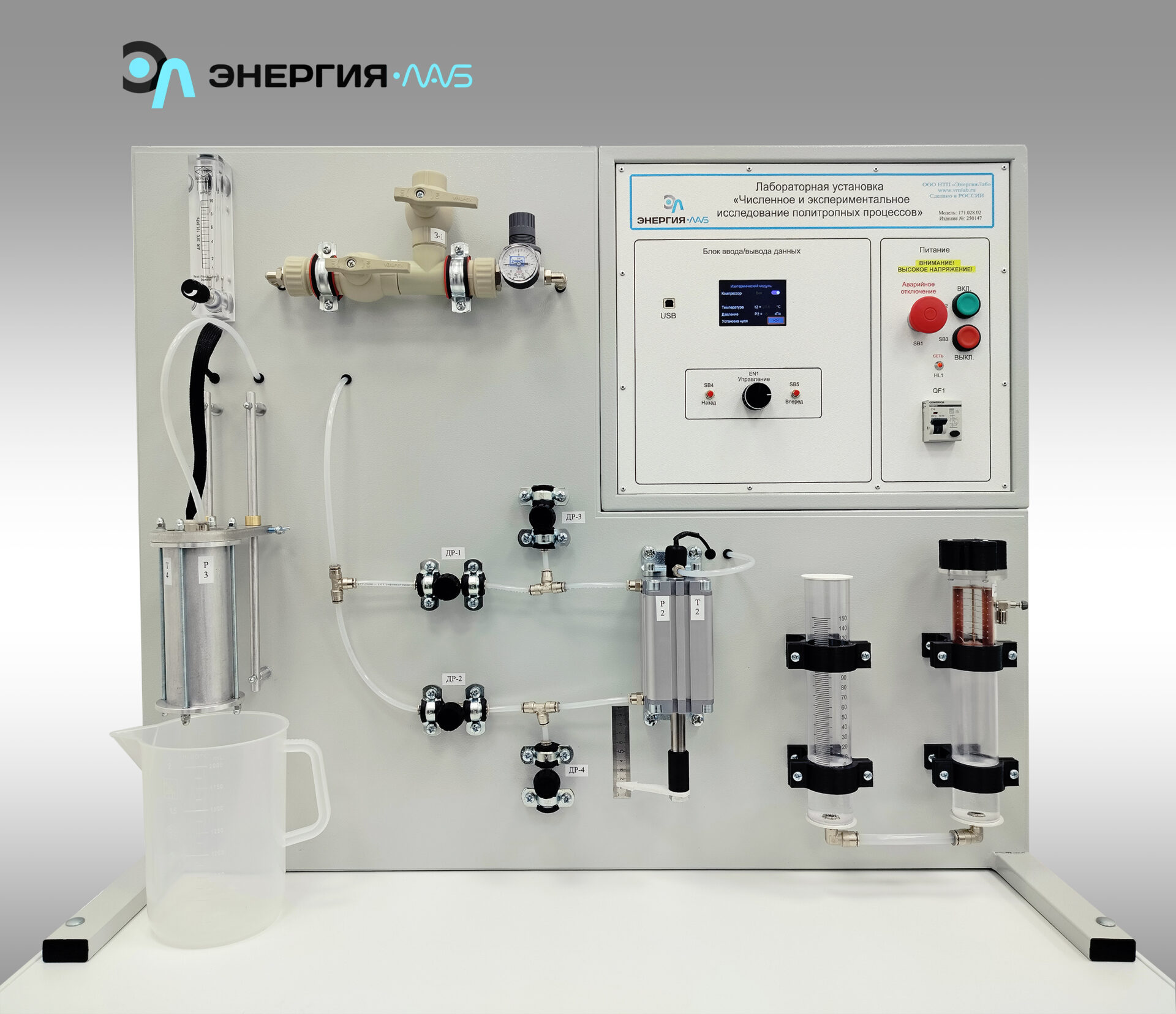

2. Лабораторная установка.
   Установка представляет собой рамное основание, выполненное из металлического профиля, покрытого порошковой краской.
   На лабораторной установке смонтирован модуль для проведения лабораторных работ, установлен компрессор и блок управления стендом.
   Лицевая панель блока управления выполнена из устойчивого к механическим воздействиям ABS пластика, белого цвета с текстурой «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда. Все надписи и обозначения на лицевой панели выполнены с помощью цветной термопечати.
   На лабораторной установке смонтированы элементы, позволяющие проводить испытания, в состав которых входят:
   • Воздушный компрессор;
   • Герметичная емкость с воздухом(внутри емкости установлен нагревательный элемент);
   • Дроссельный клапан;
   • Ротаметр;
   • Датчики давления;
   • Датчики температуры;

Лабораторные работы

1. Непрерывное измерение давления, температуры и объема газа в камере.
2. Автоматическое построение P-V и T-S диаграмм процесса.
3. Автоматическое определение показателя политропы.
4. Автоматическую обработку данных.
5. Демонстрация частных случаев политропного процесса (изохорный, изобарный, изотермический, адиабатный).
6. Сравнение полученных данных с численным экспериментом.

Комплект поставки

• Лабораторный стол – 1 шт.
• Лабораторная установка – 1 шт.
• Техническая документация на электронном носителе (методические материалы, руководство по эксплуатации) - 1 шт.
• Гарантийный талон - 1 шт.
• Паспорт - 1 шт.

Технические характеристики

Электропитание от сети переменного тока: напряжение, В 220, частота, Гц 50
Наибольшая потребляемая мощность, кВт 1
Габаритные размеры стола, мм 1000 х 600 х 800
Габаритные размеры лабораторной установки, мм 980 х 400 х 800
