Типовой комплект учебного оборудования «Основы газовой динамики»

Описание товара

Типовой комплект учебного оборудования «Основы газовой динамики» предназначен для проведения экспериментальных лабораторных и исследовательских работ по основам газовой динамики подгруппой из 2-4 человек.

Учебный стенд позволяет:
изучать приборы и методы измерения давления и расхода;
изучать распределение эпюр скоростей по сечению трубопровода;
исследовать характеристики трубопровода;
определять потери по длине трубопровода и на различного рода местных сопротивлениях;
изучать закон сохранения энергии;
исследовать характеристики вентилятора и воздуходувки;
наглядная иллюстрация различных режимов истечения воздуха из ресивера.

Информационно-измерительная система стенда позволяет: определять расход и давление воздуха в разных точках системы.

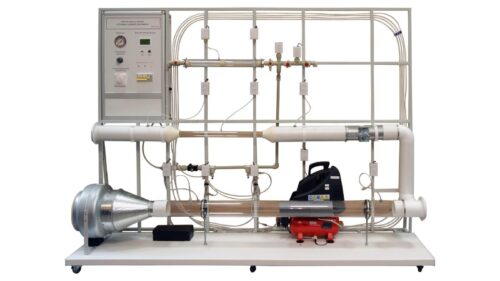

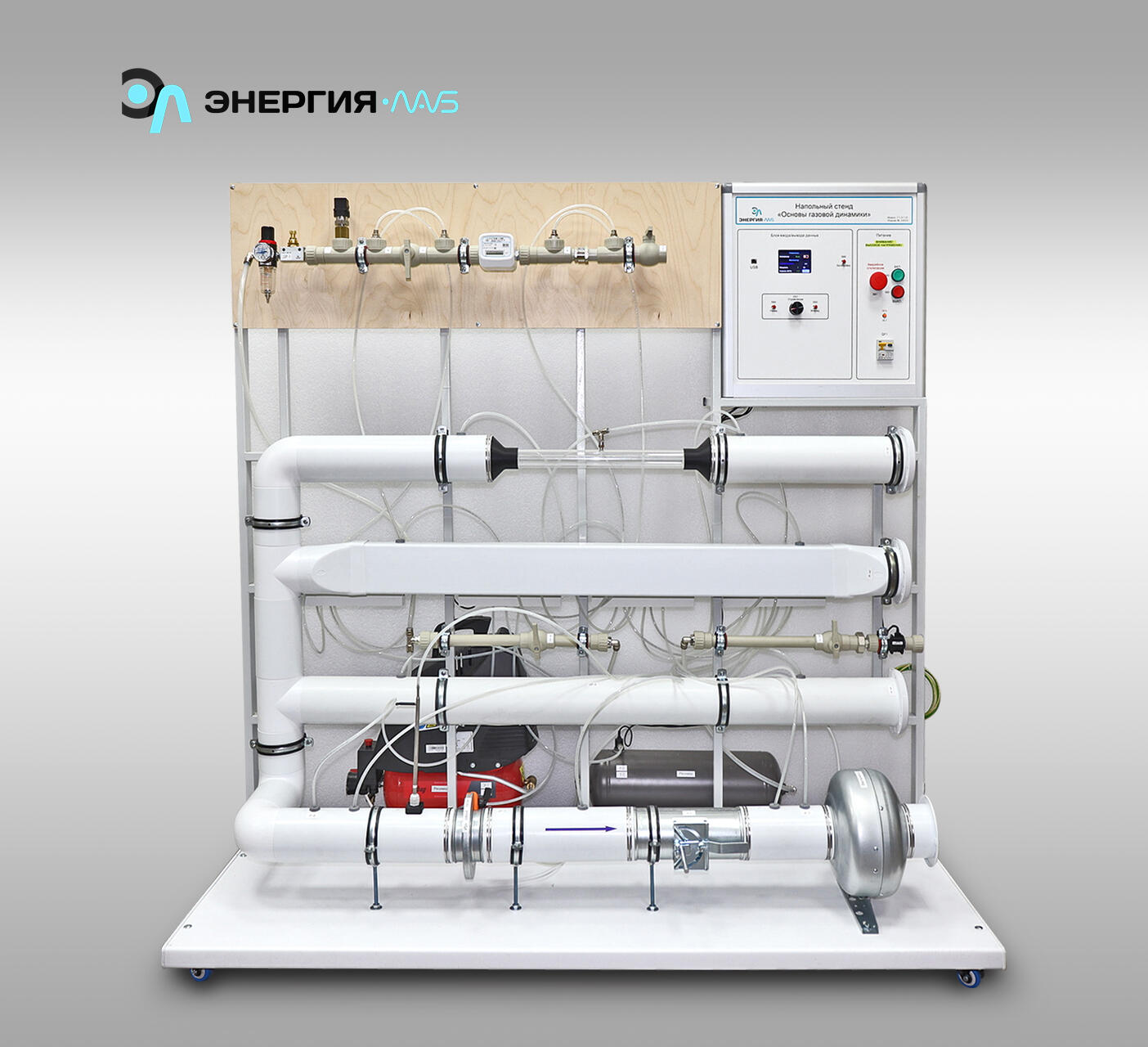

Стенд выполнен в напольном, моноблочном исполнении и представляет собой несущую раму, выполненную из стального профиля трубчатого сечения с полимерным окрашиванием на обрезиненных колесах с тормозными механизмами.

На раме стационарно смонтированы:
– вентилятор (воздуходувка);
– регулятор скорости вращения вентилятора с ручным управлением;
– трубопровод на выходе вентилятора, выполненный из прозрачного материала;
– точки отбора давления, установленные на трубопроводе на выходе вентилятора (воздуходувки) – 2 шт.;
– выпрямитель потока, количество ячеек 9;
– трубка Пито – 2 шт.;
– ресивер для хранения сжатого воздуха (объем 10 л);
– трубка пластиковая PUN;
– задвижка с ручным управлением на трубопровод;
– ресивер из прозрачного материала с диафрагмой внутри для изучения докритического и критического режима истечения воздуха из ресивера через дроссель;
– редукционный клапан регулирования давления воздуха в системе высокого давления;
– расходомер для воздуха;
– дифференциальный датчик давления – 2 шт;
– датчики перепада давления с аналоговым выходным сигналом по напряжению и цифровым отображением величины давления:
100 кПа – 6 шт.,
50 кПа – 1 шт;
– датчики избыточного давления с аналоговым выходным сигналом по напряжению и цифровым отображением величины давления:
1000 кПа – 3 шт;
100 кПа – 1 шт;
– профильный трубопровод для иллюстрации уравнения Бернулли и расчетов параметров при течении по нему воздушного потока;
– трубопровод с переходами диаметров и местными сопротивлениями для исследования потерь энергии при течении воздушного потока, определения режимов течения и расчетов коэффициентов сопротивления и трения;
– диафрагма для исследования потерь энергии на местном сопротивлении;
– датчик частоты вращения вентилятора с цифровой индикацией;

Кроме указанного оборудования в состав стенда входит компрессор и ноутбук.

Лабораторные работы

1. Изучение приборов и методов определения давления.
2. Изучение метода определения расхода воздуха по изменению давления в отсеченном объеме.
3. Изучение метода определения расхода воздуха с использованием расходомера и по падению давления в ресивере.
4. Исследование эпюр распределения скоростей (по величине динамического давления) при течении воздуха по трубопроводу круглого сечения с помощью трубки Пито.
5. Изучение способа определения расхода с использованием трубки Пито.
6. Исследование характеристик трубопровода: определение потерь напора по длине, коэффициентов сопротивления и трения.
7. Исследование потерь напора на местном сопротивлении – регулируемой задвижке (дросселе). Определение коэффициента сопротивления задвижки, коэффициента
   расхода.
8. Исследование потерь напора на местном сопротивлении – диафрагме. Определение коэффициента сопротивления диафрагмы, коэффициента расхода.
9. Исследование потерь напора на местном сопротивлении – резком расширении. Определение коэффициента сопротивления.
10. Изучение закона сохранения энергии при течении воздуха по трубопроводу переменного сечения.
11. Истечение воздуха из ресивера: докритический, критический режим течения
12. Исследование характеристик вентилятора (воздуходувки).
13. Исследование характеристик компрессора.

Комплект поставки

1. Учебный стенд «Основы газовой динамики» в сборе с установленным компрессором
2. Ноутбук с установленным ПО Elab
3. Методические указания по выполнению лабораторных работ
4. Видеоролик
5. Теоретические сведения
6. Паспорт
