Учебное оборудование «Автоматизация электроэнергетических систем»

Описание товара

Исполнение стендовое, компьютерная версия

Комплект лабораторного оборудования «Автоматизация электроэнергетических систем» предназначен для проведения лабораторно практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

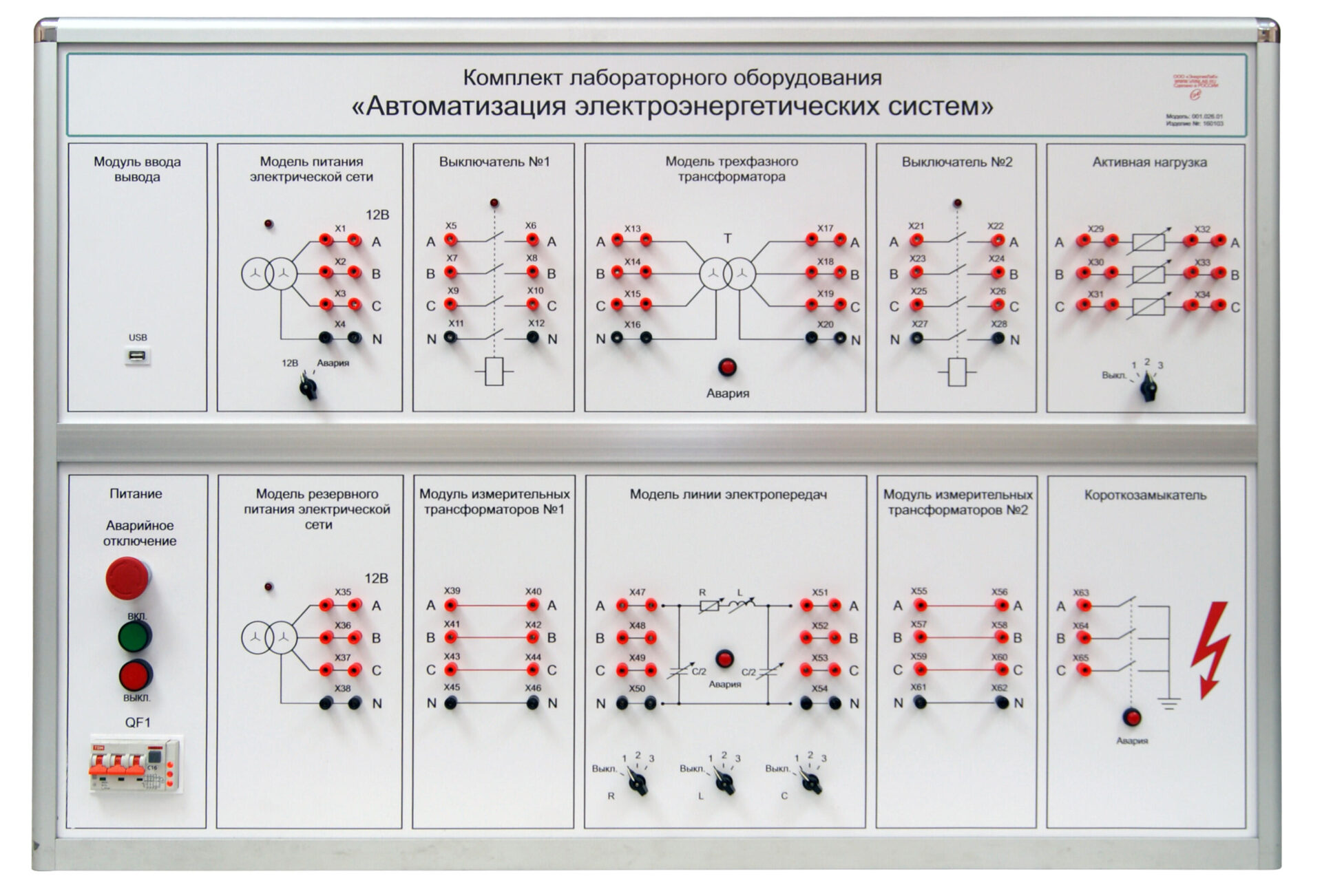

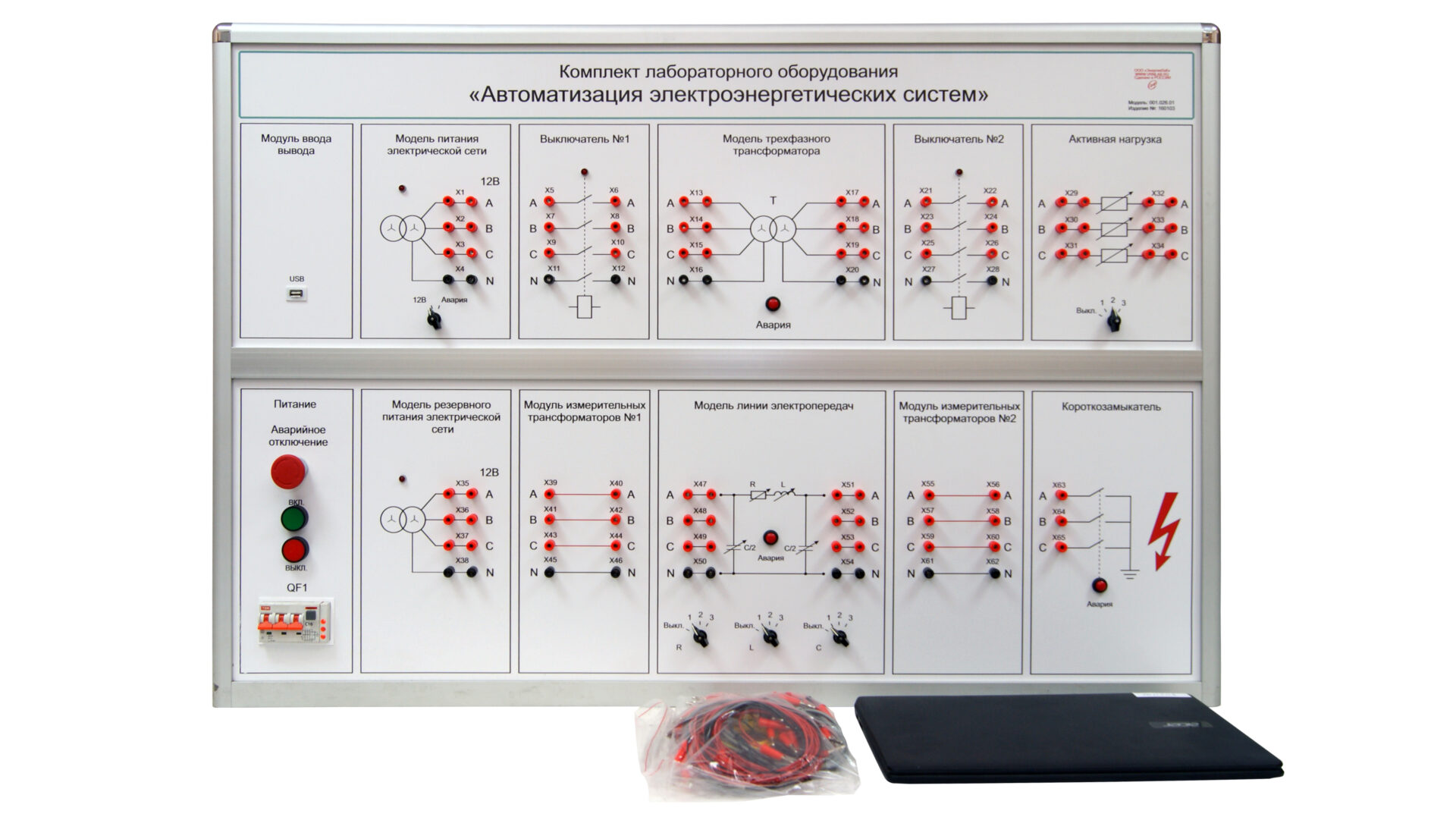

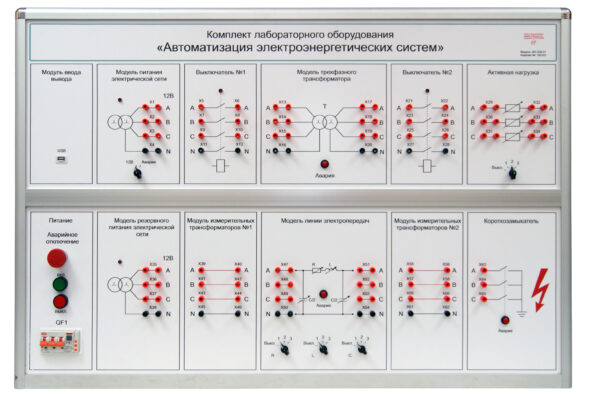

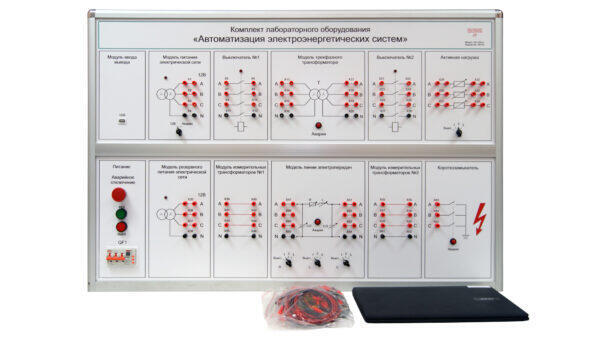

Комплект лабораторного оборудования «Автоматизация электроэнергетических систем» выполнен в стендовом исполнении: тематический моноблок устанавливается на собственном лабораторном столе.

Конструкция тематических моноблоков обеспечивает возможность подключения внешних модулей и измерительных приборов.

Компьютерная версия: наличие ноутбука с установленным программным обеспечением позволяет выполнять настройку средств релейной защиты и автоматики электроэнергетических систем, а также контролировать их работу, снимать статические и динамические характеристики с помощью виртуальных приборов.

Лабораторные работы

Раздел «Релейная защита в электроэнергетических системах»

1. Токовая отсечка линии электропередачи.
2. Максимальная токовая защита линии электропередачи с независимой выдержкой времени.
3. Максимальная токовая защита линии электропередачи с пуском по напряжению.
4. Максимальная токовая защита трансформатора
5. Дифференциальная защита линии электропередачи.
6. Дифференциальная защита трансформатора.

Раздел «Автоматизация электроэнергетических систем»

1. Автоматическое повторное включение линии электропередачи.
2. Автоматическое повторное включение трансформатора.
3. Автоматическое включение резерва питающего присоединения.
4. Автоматическое включение резерва секционного выключателя.

Комплект поставки

Технические характеристики

Потребляемая мощность, В·А, 300
Электропитание:
от трехфазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В 380
частота, Гц 50
Рабочее напряжение, В 12
Класс защиты от поражения электрическим током I
Диапазон рабочих температур, +10…+35
Влажность, % до 80
Габаритные размеры, мм
длина (по фронту) 1200
ширина (ортогонально фронту) 600
высота 1600
Масса, кг 100
Количество человек, которое одновременно и активно может работать на комплекте 2
