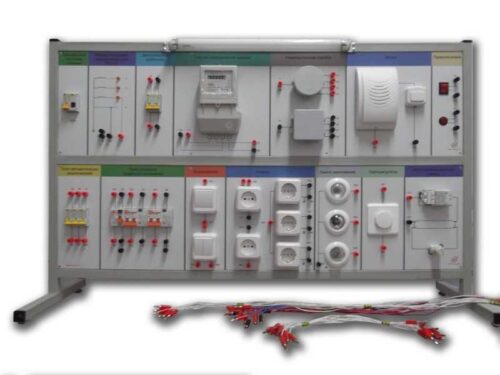

Учебный комплект типового лабораторного оборудования «Электромонтаж в жилых и офисных помещениях» настольная ручная версия

Описание товара

Учебный комплект типового лабораторного оборудования «Электромонтаж в жилых и офисных помещениях» настольная ручная версия

Лабораторные работы

1. Сборка и проверка цепей электрических распределительных щитов жилых и офисных помещений.
   1. Цепи распределительного щита квартиры с двухпроводной электрической сетью и устройством защитного отключения.
   2. Цепи распределительного щита типовой квартиры с системой заземления TN-C-S.
   3. Цепи распределительного щита квартиры повышенной комфортности с системой заземления TN-C-S.
   4. Цепи распределительного щита офиса с системой заземления TN-C-S.
2. Сборка и проверка цепей электрического освещения.
   1. Цепи включения ламп накаливания.
   2. Цепи включения люминесцентных ламп.
   3. Цепи управления освещением.
3. Сборка и проверка групповых электрических сетей жилых и офисных помещений.
   1. Групповая двухпроводная с устройством защитного отключения электрическая сеть освещения и розеток комнаты в квартире.
   2. Групповая электрическая сеть освещения прихожей, ванной и туалетной комнат, электрического звонка в типовой квартире с системой заземления TN-C-S.
   3. Групповая электрическая сеть розеток прихожей и кухни в типовой квартире с системой заземления TN-C-S.
   4. Групповая электрическая сеть освещения и розеток ванной и туалетной комнат в квартире повышенной комфортности с системой заземления TN-C-S.
   5. Групповая электрическая сеть освещения и розеток офиса с системой заземления TN-C-S.

Комплект поставки

1. Однофазный источник питания.
2. Модель питающей электрической сети
3. Двухполюсный рубильник
4. Блок устройств защитного отключения
5. Блок автоматических выключателей
6. Одноклавишный выключатель
7. Двухклавишный выключатель
8. Переключатель
9. Электророзетка без заземляющих контактов
10. Электророзетка с заземляющими контактами
11. Разветвительная коробка
12. Лампа накаливания
13. Кнопка звонковая
14. Электрический звонок
15. Светорегулятор
16. Блок люминесцентной лампы
17. Счетчик электрической энергии
18. Лабораторный стол с одноуровневой рамой
19. Лабораторный стол с двухсекционным контейнером и двухуровневой рамой.
20. Набор аксессуаров
21. Руководство по выполнению базовых экспериментов "Электромонтаж в жилых и офисных помещениях"
22. Сборник руководств по эксплуатации компонентов аппаратной части комплекта

Технические характеристики

Потребляемая мощность, 100 В·А
Электропитание:
от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, 220 ± 22 В частота, 50 ± 0,5Гц
I класс защиты от поражения электрическим током
Габаритные размеры, мм
длина (по фронту) 22×910
ширина (ортогонально фронту) 850
высота 1600
