Комплект лабораторного оборудования «Теория электрических цепей и основы электроники»

Описание товара

Комплект лабораторного оборудования «Теория электрических цепей и основы электроники» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

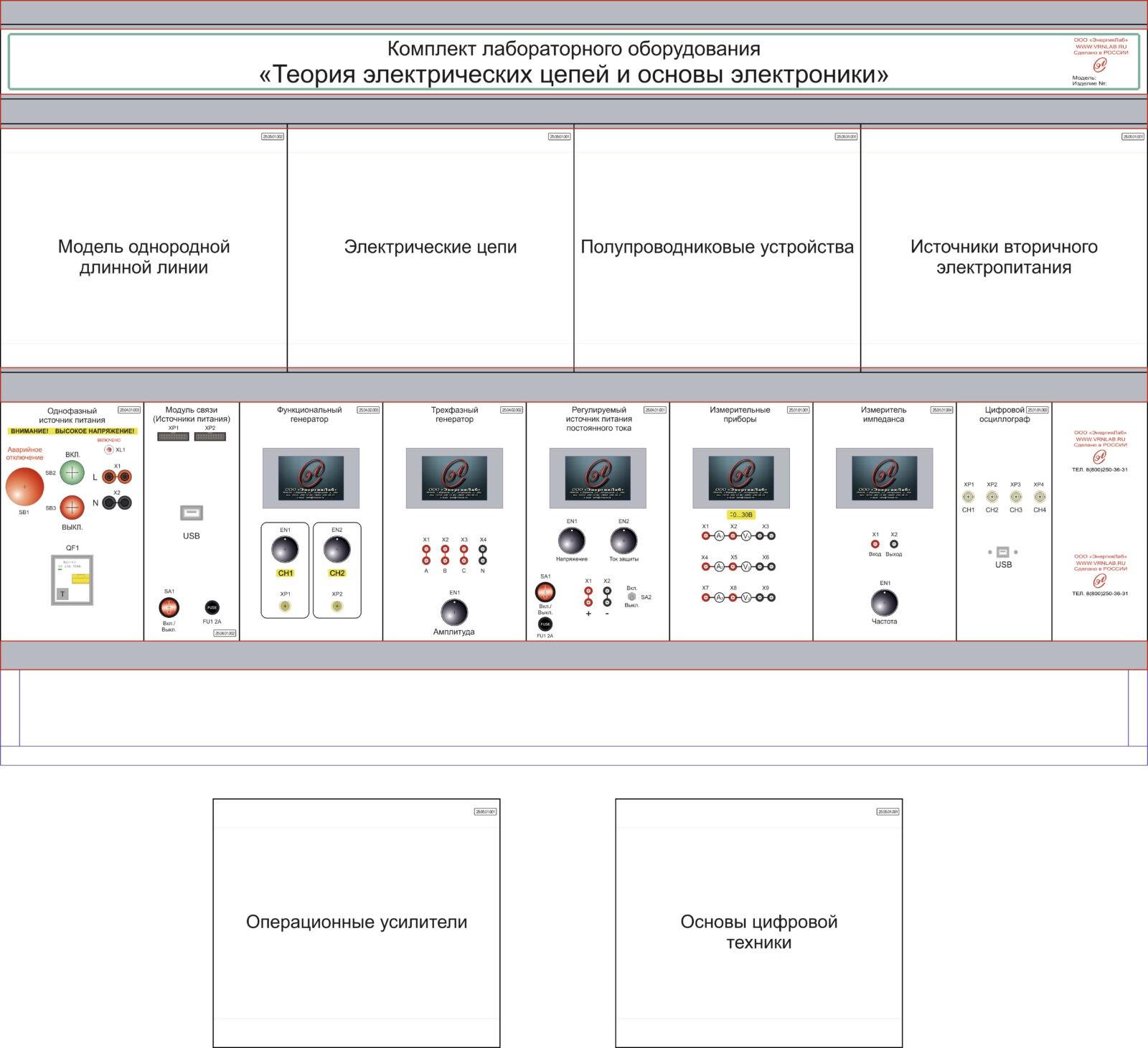

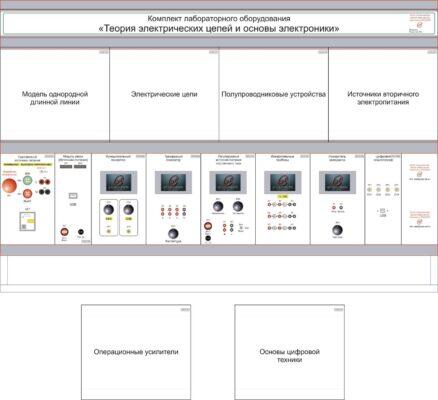

Комплект лабораторного оборудования «Теория электрических цепей и основы электроники» выполнен в стендовом исполнении: стойка с установленными модулями установлена на собственном лабораторном столе.

Конструкция модулей обеспечивает возможность подключения внешних модулей и измерительных приборов.

Компьютерная версия: наличие ноутбука, осциллографа и программного обеспечения позволяет выполнить осциллографирование переходных процессов, снимать статические и динамические характеристики с помощью виртуальных приборов.

Лабораторные работы

Электрические цепи постоянного тока:

1. Параметры электрической цепи постоянных напряжения и тока
2. Закон Ома.
3. Исследование цепей с резисторами.
   1. Линейные резисторы.
   2. Терморезисторы с отрицательным температурным коэффициентом.
   3. Терморезисторы с положительным температурным коэффициентом.
   4. Варисторы.
   5. Фоторезисторы.
   6. Последовательное соединение резисторов.
   7. Параллельное соединение резисторов.
   8. Последовательно-параллельное соединение резисторов.
   9. Резистивный делитель напряжения.
4. Эквивалентный источник напряжения (ЭДС).
5. Последовательное соединение источников напряжения (ЭДС).
6. Параллельное соединение источников напряжения (ЭДС).
7. Электрическая мощность и работа.
8. Коэффициент полезного действия электрической цепи.
9. Согласование источника и нагрузки по напряжению, току и мощности.
10. Процессы при заряде и разряде конденсатора.
11. Процессы при включении под напряжение и коротком замыкании катушки индуктивности.

Электрические цепи однофазного синусоидального тока

1. Параметры синусоидальных напряжения и тока.
2. Активная мощность цепи синусоидального тока.
3. Цепи синусоидального тока с конденсаторами.
   1. Напряжение и ток конденсатора.
   2. Реактивное сопротивление конденсатора.
   3. Последовательное соединение конденсаторов.
   4. Параллельное соединение конденсаторов.
   5. Реактивная мощность конденсатора.
   6. Цепи синусоидального тока с катушками индуктивности.
   7. Напряжение и ток катушки индуктивности.
   8. Реактивное сопротивление катушки индуктивности.
   9. Последовательное соединение катушек индуктивности.
   10. Параллельное соединение катушек индуктивности.
   11. Реактивная мощность катушки индуктивности.
   12. Цепи синусоидального тока с резисторами, конденсаторами и катушками индуктивности.
   13. Последовательное соединение резистора и конденсатора.
   14. Параллельное соединение резистора и конденсатора.
   15. Последовательное соединение резистора и катушки индуктивности.
   16. Параллельное соединение резистора и катушки индуктивности.
   17. Последовательное соединение конденсатора и катушки индуктивности. Понятие о резонансе напряжений.
   18. Параллельное соединение конденсатора и катушки индуктивности. Понятие о резонансе токов.
   19. Частотные характеристики последовательного резонансного контура.
   20. Частотные характеристики параллельного резонансного контура.
   21. Мощности в цепи синусоидального тока.
4. Трансформаторы.
   1. Коэффициент трансформации.
   2. Преобразование сопротивлений с помощью трансформатора.

Электрические цепи трехфазного синусоидального тока

1. Трехфазные цепи синусоидального тока.
2. Напряжения и токи в трехфазной цепи.
3. Трехфазная нагрузка, соединенная по схеме «звезда».
4. Трехфазная нагрузка, соединенная по схеме «треугольник».
5. Аварийные режимы трёхфазной цепи при соединении нагрузки по схеме «звезда».
6. Аварийные режимы трёхфазной цепи при соединении нагрузки по схеме «треугольник».

Расчёт и экспериментальное исследование цепи при несинусоидальном приложенном напряжении

1. Расчёт и экспериментальное исследование цепи при несинусоидальном приложенном напряжении.

Переходные процессы в линейных электрических цепях.

1. Переходные процессы в цепи с конденсатором и резисторами.
2. Переходные процессы в цепи с катушкой индуктивности.
3. Переходные процессы в колебательном контуре.

Однородная длинная линия

1. Распределение напряжения вдоль однородной длинной линии.
2. Исследование зависимости входных сопротивлений линии от её электрической длины и сопротивления нагрузки.
3. Отражение волн от конца длинной линии.

Электронные приборы и устройства

1. Выпрямительные диоды.
2. Характеристики диода.
   1. Однофазный однополупериодный неуправляемый выпрямитель.
   2. Однофазный мостовой неуправляемый выпрямитель.
   3. Трехфазный нулевой неуправляемый выпрямитель.
   4. Трехфазный мостовой неуправляемый выпрямитель
3. Стабилитроны.
   1. Характеристики стабилитрона.
   2. Исследование параметрического стабилизатора напряжения.
   3. Сглаживание пульсаций выпрямленного напряжения.
4. Диоды с особыми свойствами.
   1. Характеристики светодиода.
   2. Характеристики варикапа.
5. Биполярные транзисторы.
   1. Испытание слоев и исследование выпрямительного действия биполярных транзисторов.
   2. Исследование распределения тока в транзисторе и управляющего эффекта тока базы транзистора.
   3. Характеристики транзистора.
   4. Установка рабочей точки транзистора и исследование влияния резистора в цепи коллектора на коэффициент усиления по напряжению усилительного каскада с общим эмиттером.
   5. Усилители на биполярных транзисторах.
   6. Линейный регулятор напряжения.
   7. Линейный регулятор тока.
6. Униполярные (полевые) транзисторы.
   1. Испытание слоев и исследование выпрямительного действия униполярных транзисторов.
   2. Характеристика включения затвора полевого транзистора.
   3. Управляющий эффект затвора полевого транзистора n-типа.
   4. Выходные характеристики полевого транзистора.
   5. Усилители на полевых транзисторах.
7. Тиристоры.
   1. Характеристики диодного тиристора (симистора).
   2. Характеристики триодного тиристора.
   3. Фазовое управление тиристором.

Основы цифровой техники

1. Исследование базовых логических элементов: И, ИЛИ, НЕ, И-НЕ, ИЛИ-НЕ, исключающее ИЛИ и триггера Шмитта
2. Реализация логических функций в различных базисах
3. Исследование JK – триггера
4. Исследование D – триггера и делителя частоты
5. Исследование универсального регистра
6. Исследование двоичного счетчика
7. Исследование дешифратора семисегментного цифрового индикатора
8. Операционные усилители.
9. Инвертирующий усилитель.
10. Неинвертирующий усилитель.
11. Суммирующий усилитель.
12. Дифференциальный усилитель.
13. Исследование операционного усилителя в динамике.

Комплект поставки

1. Ноутбук – 1 шт.
2. Лабораторный стол – 1 шт.
3. Стойка для установки модулей - 1 шт.
4. Комплект модулей – 1 шт.
   1. Модуль «Однофазный источник питания» – 1 шт.
   2. Модуль «Модуль связи (Источники питания)» - 1 шт.
   3. Модуль «Функциональный генератор» – 1 шт.
   4. Модуль «Трехфазный генератор» – 1 шт.
   5. Модуль «Регулируемый источник питания постоянного тока» - 1 шт.
   6. Модуль «Измерительные приборы» - 1 шт.
   7. Модуль «Цифровой осциллограф» – 1 шт.
   8. Модуль «Измеритель импеданса» - 1 шт.
   9. Модуль «Модель однородной длинной линии» – 1 шт.
   10. Модуль «Электрические цепи» - 1 шт.
   11. Модуль «Полупроводниковые устройства» – 1 шт.
   12. Модуль «Источники вторичного электропитания» - 1 шт.
   13. Модуль «Операционные усилители» - 1 шт.
   14. Модуль «Основы цифровой техники» - 1 шт.
5. Комплект соединительных проводов и сетевых шнуров – 1 шт.
6. Паспорт – 1 шт.
7. Мультимедийная методика – 1 шт.
8. Программный комплекс ELAB – 1 шт.
9. Программный комплекс SIMLAB или эквивалент – 1 шт.
10. Программное обеспечение для работы с осциллографом – 1 шт.
11. Техническое описание оборудование – 1 шт.
12. Краткие теоретические сведения – 1 шт.
13. Руководство по выполнению базовых экспериментов – 1 шт.
