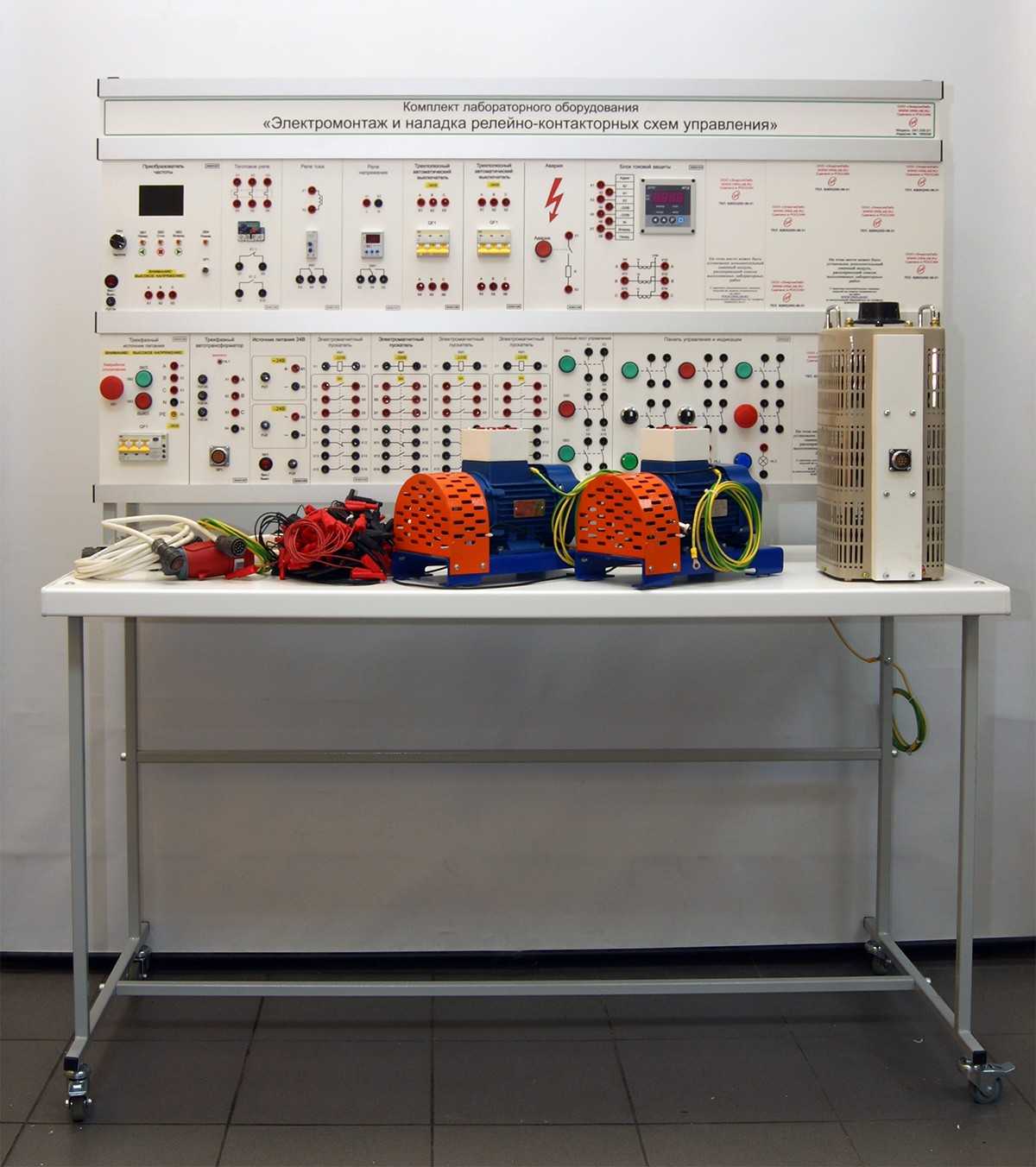

Учебный комплект лабораторного оборудования «Электромонтаж и наладка релейно-контакторных схем управления» исполнение стендовое, ручная версия

Описание товара

  • Лабораторных работ: 15
  • Исполнение: Модульное, Стендовое

Учебный комплект лабораторного оборудования «Электромонтаж и наладка релейно-контакторных схем управления» исполнение стендовое, ручная версия используется для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

Выполнение лабораторных работ способствует лучшему усвоению теоретического курса, приобретение практических основ. В ходе проведения работ приобретаются навыки в обращении с измерительными приборами и оборудованием, постановке лабораторных задач и обработке экспериментальных данных.

Лабораторные работы

  1. Сборка и проверка схемы управления асинхронным двигателем с обеспечением его прямого пуска.
  2. Сборка и проверка схемы управления асинхронным двигателем с обеспечением его пуска с помощью автотрансформатора.
  3. Сборка и проверка схемы управления асинхронным двигателем с обеспечением его пуска с переключением обмотки статора со звезды на треугольник.
  4. Сборка и проверка схемы управления асинхронным двигателем с обеспечением его прямого пуска и динамического торможения в функции времени.
  5. Сборка и проверка схемы управления асинхронным двигателем с обеспечением его прямого пуска и реверса.
  6. Сборка и проверка схемы автоматического включения резервного двигателя при исчезновении напряжения на основном двигателе без возможности реверса.
  7. Сборка и проверка схемы автоматического включения резервного двигателя при исчезновении напряжения на основном двигателе с возможностью реверса.
  8. Настройка и проверка схемы тепловой защиты асинхронного двигателя, основанной на использовании электротеплового реле.
  9. Сборка и проверка схемы максимальной токовой защиты асинхронного двигателя, основанной на использовании автоматического выключателя.
  10. Настройка и проверка схемы максимальной токовой защиты асинхронного двигателя, основанной на использовании реле максимального тока.
  11. Настройка и проверка схемы максимальной токовой защиты асинхронного двигателя с блокировкой по напряжению, основанной на использовании реле максимального тока и реле минимального напряжения.
  12. Сборка и проверка схемы управления асинхронным двигателем с помощью кнопочного поста и блока управления и защиты без обеспечения реверса.
  13. Сборка и проверка схемы управления асинхронным двигателем с помощью кнопочного поста и блока управления и защиты с обеспечением реверса.
  14. Сборка, настройка и проверка схемы частотного управления асинхронным двигателем без обеспечения реверса.
  15. Сборка, настройка и проверка схемы частотного управления асинхронным двигателем с обеспечением реверса.

Комплект поставки

  1. Лабораторный стол
  2. Стойка для установки модулей
  3. Асинхронный двигатель - 2 шт.
  4. Комплект соединительных проводов и сетевых шнуров
  5. Паспорт
  6. Мультимедийная методика
  7. Техническое описание оборудование
  8. Руководство по выполнению базовых экспериментов
  9. Комплект модулей:

Модуль «Трехфазный источник питания» - 1 шт
Модуль «Трехфазный источник питания» предназначен для ввода трехфазного напряжения 380 В, защиты от коротких замыканий в элементах стенда, а также...

Модуль «Трехфазный автотрансформатор» - 1 шт
Модуль «Трехфазный автотрансформатор» предназначен для преобразования входного трехфазного напряжения 380В в выходное напряжение с заданным значением. Технические характеристики Электропитание: от...

Модуль «Преобразователь частоты» - 1 шт
Модуль «Преобразователь частоты» предназначен для управления трехфазными асинхронными двигателями со стабилизацией по частоте или по оборотам, имеется реверс. Частота регулируется...

Модуль «Источник питания 24В» - 1 шт
Модуль «Источник питания 24В» предназначен для формирования постоянного напряжения с амплитудой 24В. Технические особенности  Корпус модуля выполнен из ABS пластика,...

Модуль «Электромагнитный пускатель» - 4 шт
Электромагнитный пускатель предназначен для проведения лабораторных работ.

Модуль «Кнопочный пост управления» - 1 шт
Кнопочный пост управления предназначен для проведения лабораторных работ. Технические требования Кнопочный пост управления содержит три кнопки без фиксации.

Модуль «Тепловое реле» - 1 шт
Тепловое реле предназначено для тепловой защиты асинхронных двигателей.

Модуль «Реле тока» - 1 шт
Модуль «Реле тока» предназначен для изучения схем подключения и принципов работы реле тока.

Модуль «Реле напряжения» - 1 шт
Модуль «Реле напряжения» предназначен для изучения схем подключения и принципов работы реле напряжения.

Модуль «Трехполюсный автоматический выключатель» - 2 шт
Модуль «Трехполюсный автоматический выключатель» предназначен для коммутации трехфазной нагрузки и защиты ее от сверхтоков.

Модуль «Авария» - 1 шт
Сменный модуль «Авария» предназначен для моделирования аварийного режима - тока утечки. Технические особенности Корпус модуля выполнен из ABS пластика, толщиной...

Модуль «Блок токовой защиты» - 1 шт
Модуль «Блок токовой защиты» предназначен для защиты асинхронного электродвигателя путем его отключения при возникновении аварийных режимов.

Модуль «Панель управления и индикации» - 1 шт
Модуль «Панель управления и индикации» предназначен для управления элементами исследуемой схемы. Корпус модуля выполнен из ABS пластика, белого цвета, что...

Технические характеристики

Потребляемая мощность, В·А, не более 1000
Электропитание: от трехфазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В 380, частота, Гц 50
Класс защиты от поражения электрическим током I
Диапазон рабочих температур, ˚С +10…+35
Влажность, % до 80
Габаритные размеры, мм, не более
длина (по фронту) 1400
ширина (ортогонально фронту) 600
высота 1600
Масса, кг, не 80
Количество человек, которое одновременно и активно может работать на комплекте 2

Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001-2015.
