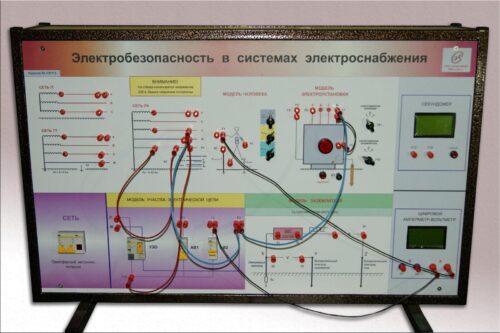

Учебный комплект лабораторного оборудования «Электробезопасность в системах электроснабжения»

Описание товара

Комплект лабораторного оборудования «Электробезопасность в системах электроснабжения» предназначен для выполнения лабораторных работ и проведения практических занятий в высших и средних специальных учебных заведениях, профессионально-технических училищах, учебных центрах повышения квалификации и т.п. и допускает работу на нем при температурах от +10 до +35оС и относительной влажности воздуха до 80 % при +25оС.

Основу стенда составляет алюминиевая металлическая конструкция. Передняя часть стенда представляет собой монтажную панель из двухкомпозитного пластика с нанесением
цветной термопечати.

Лабораторные работы

1. Действие электрического тока на человека. Определение силы электрического тока через тело человека при прямом прикосновении его к частям, находящимся под напряжением. Определение силы электрического тока через тело человека при косвенном прикосновении его к частям, находящимся под напряжением.
2. Меры защиты человека от поражения электрическим током. Действие защитного зануления. Защитное действие устройства автоматического отключения питания при сверхтоках. Действие устройства защитного отключения. Действие защитного заземления. Контроль изоляции фаз в сети с изолированной нейтралью.
3. Защита человека от поражения электрическим током в электроустановках с системой заземления TN-C при заземленных корпусах электроприемников. Подтверждение нецелесообразности применения устройства защитного отключения. Подтверждение отсутствия защиты при прямом прикосновении человека к частям, находящимся под напряжением. Работа защиты при повреждении рабочей изоляции электроприемника класса I.
4. Защита человека от поражения электрическим током в электроустановках с системой заземления TN-C при изолированных от земли корпусах электроприемников. Работа защиты при прямом прикосновении человека к частям, находящимся под напряжением. Работа защиты при повреждении рабочей изоляции электроприемника класса I.
5. Защита человека от поражения электрическим током в электроустановках с системой заземления TN-S. Работа защиты при прямом прикосновении человека к частям, находящимся под напряжением. Работа защиты при повреждении рабочей изоляции электроприемника  класса I. Работа защиты при ошибочном присоединении нулевых рабочего и защитного проводников. Работа защиты при обрыве нулевого защитного проводника.
6. Защита человека от поражения электрическим током в электроустановках с системой заземления TN-C-S. Работа защиты при прямом прикосновении человека к частям, находящимся под напряжением. Работа защиты при повреждении рабочей изоляции электроприемника класса I. Работа защиты при ошибочном присоединении нулевых рабочего и защитного проводников. Работа защиты при обрыве нулевого защитного проводника.
7. Защита человека от поражения электрическим током в электроустановках с системой заземления TT. Работа защиты при прямом прикосновении человека к частям, находящимся под напряжением. Работа защиты при повреждении рабочей изоляции электроприемника класса 01.
8. Защита человека от поражения электрическим током в электроустановках с системой заземления TI. Работа защиты при прямом прикосновении человека к частям, находящимся под напряжением. Работа защиты при повреждении рабочей изоляции электроприемника класса 0.
9. Защита человека от поражения электрическим током в электроустановках с системой заземления IT. Подтверждение нецелесообразности применения устройства защитного отключения. Контроль изоляции электрической сети. Работа защиты при повреждении рабочей изоляции электроприемника класса 0.
