Стенд «Распределительные устройства в электрических сетях» ЭЛБ-241.121.01
Нет нужного оборудования?
Отправьте ТЗ, мы изготовим оборудование по индивидуальному заказу
Нет времени разбираться в деталях?
Оставьте заявку, мы проконсультируем и сделаем лучшее предложение!
Главная →  Каталог →  Энергетика, альтернативная энергетика →  Альтернативная энергетика

Описание товара

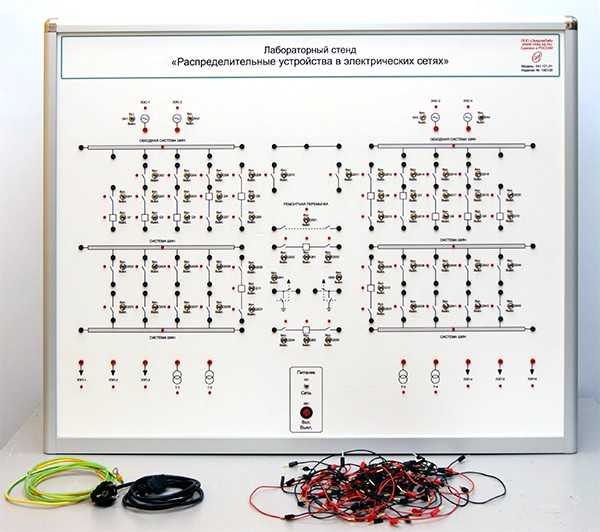

Лабораторный стенд «Распределительные устройства в электрических сетях» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

Моноблок имеет основание, выполненное из анодированного алюминиевого профиля. Лицевая панель и боковые панели моноблока выполнены из ABS пластика, белого цвета. Задняя стенка моноблока выполнена из материала ПВХ, белого цвета. Надписи, схемы и обозначения на лицевой панели выполнены с помощью цветной УФ термопечати с
полиуретановым прозрачным покрытием. На лицевой панели стенда располагаются основные элементы распределительных устройств такие как выключатели, разъединители, секции шин, обходные системы шин, отделители, трансформаторы, ремонтная перемычка.

Приведенных элементов достаточно для реализации основных схем распределительных устройств, применяемых в настоящее время в электрических сетях.

Лабораторные работы

Стенд обеспечивает проведение следующих лабораторных работ:

1. Электрические схемы распределительных устройств.
1.1. Сборка электрических схем распределительных устройств с одной системой сборных шин.
1.1.1. Схема распределительного устройства с одной несекционированной системой сборных шин.
1.1.2. Схема распределительного устройства с одной секционированной системой шин.
1.1.3. Схема распределительного устройства с одной секционированной выключателем и обходной системами сборных шин.
1.2. Сборка электрических схем распределительных устройств с двумя системами сборных шин.
1.2.1. Схема распределительного устройства с двумя системами сборных шин с шиносоединительным выключателем.
1.2.2. Схема распределительного устройства с двумя секционированными системами сборных шин с двумя шиносоединительными (Q1,Q2) и двумя секционными (Q3, Q4) выключателями.
1.2.3. Схема распределительного устройства с двумя системами шин и обходной с шиносоединительным и обходным выключателями.
1.2.4. Схема распределительного устройства с двумя системами шин и обходной с двумя шиносоединительными и двумя обходными выключателями.
1.3. Сборка электрических схем распределительных устройств кольцевого типа.
1.3.1. Схема распределительного устройства «треугольник».
1.3.2. Схема распределительного устройства «четырехугольник».
1.3.3. Схема распределительного устройства «шестиугольник».
1.3.4. Схема распределительного устройства «трансформатор-шины с полуторным присоединением линий».
1.3.5. Схема распределительного устройства «полуторная» («три вторых»).
1.4. Сборка упрощенных схем распределительных устройств.
1.4.1. Схема распределительного устройства «блок линия-трансформатор».
1.4.2. Схема распределительного устройства «мостик с выключателем в перемычке и отделителями в цепях трансформаторов».
1.4.3. Схема распределительного устройства «мостик с выключателями в цепях линий и ремонтной перемычкой со стороны линий».
1.4.4. Схема распределительного устройства «мостик с выключателями в цепях трансформаторов и ремонтной перемычкой со стороны трансформаторов».
1.4.5. Схема распределительного устройства «заход - выход».

2. Оперативные переключения в распределительных устройствах.
2.1. Переключения при включении и отключении присоединений.
2.1.1. Включение и отключение линии электропередачи.
2.2. Переключения при переводе присоединений с одной системы шин на другую.
2.2.1. Перевод всех присоединений с рабочей системы шин на резервную с помощью шиносоединительного выключателя.
2.2.2. Перевод всех присоединений с рабочей системы шин на резервную при отсутствии шиносоединительного выключателя.
2.2.3. Перевод всех присоединений с одной системы шин на другую с помощью шиносоединительного выключателя при фиксированном распределении присоединений по системам.
2.3. Переключения при выводе оборудования в ремонт и при вводе его в работу после ремонта.
2.3.1. Вывод в ремонт системы шин, находящейся в состоянии резерва, при отключенном шиносоединительном выключателе и ввод ее в работу после ремонта.
2.4. Переключения при выводе в ремонт выключателя и при вводе его в работу после ремонта.
2.4.1. Вывод в ремонт выключателя присоединения путем замены его обходным выключателем и ввод его в работу после ремонта.

Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001-2015.
