Типовой комплект учебного оборудования «Система автоматического управления уровня» предназначен для проведения лабораторно – практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков по изучению датчиков уровня, принципов их действия, способов измерения уровня, определение относительной погрешности измерения.
Выполнение лабораторных работ способствует лучшему усвоению теоретического курса, приобретение практических основ. В ходе проведения работ приобретаются навыки в обращении с измерительными приборами и оборудованием, постановке лабораторных задач и обработке экспериментальных данных.

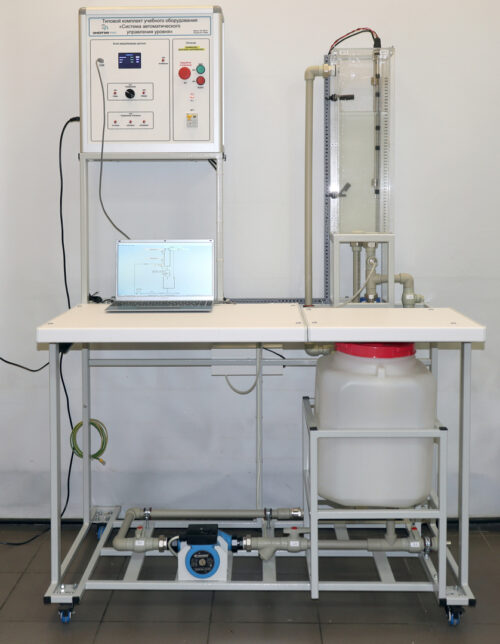

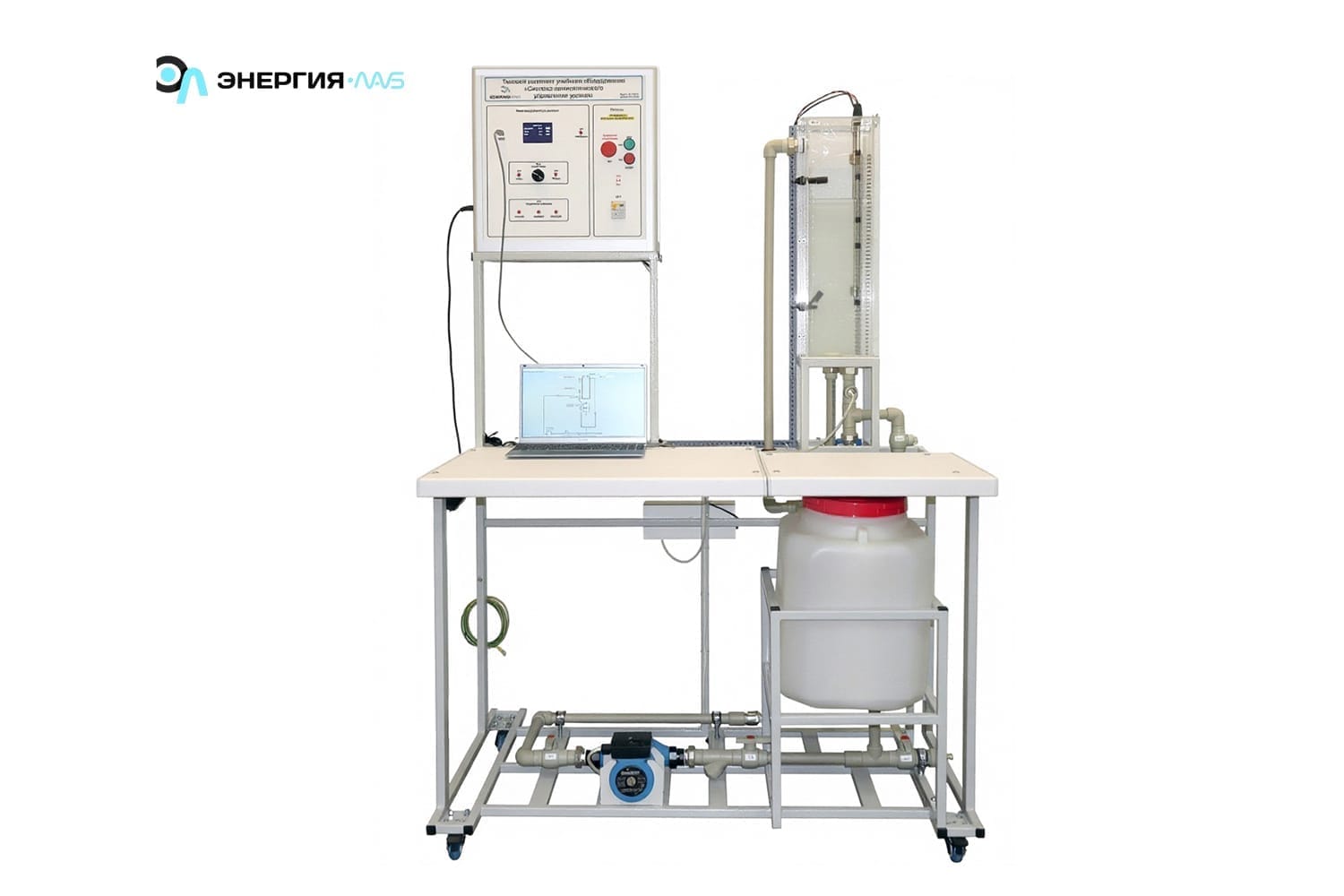

Стенд собран на рамном основании, изготовленном из металлического профиля покрашенного порошковой краской. Основание имеет поворотные колесные опоры с тормозами, для удобного перемещения и фиксации стенда. На рамном основании монтируется блок управления стендом и гидравлическая система.
Гидравлическая система стенда выполнена из полипропиленового трубопровода и состоит из системы подачи воды и системы измерения уровня различными приборами.
Система подачи воды состоит из технологической емкости, насоса циркуляционного, системы заслонок, электромагнитного клапана.
Система измерения уровня включает в себя:
- мерную емкость;
- датчик уровня кондуктометрический;
- датчик уровня поплавковый дискретный;
- датчик уровня поплавковый аналоговый;
- датчик уровня гидростатический.
Мерная емкость, выполненная из оргстекла. Мерная емкость крепится к раме с помощью специальной поддерживающей конструкции, выполненной из металлического профиля, покрытой порошковой краской. Мерная емкость оснащена переливом. Мерная емкость оснащена мерной шкалой с ценой.
В мерную емкость вода поступает из технологической емкости при помощи циркуляционного насоса. Управление насосом осуществляется с блока управления.
Сверху мерной емкости устанавливаются датчики уровня: кондуктометрический, поплавковый аналоговый, которые подключаются к блоку управления.
В мерной емкости установлены датчик уровня и давления, которые подключаются к блоку управления.
Измерение уровня осуществляется от верхнего до нижнего сигнализируемых уровней, которое поддерживается датчиками.
В автоматическом режиме при достижении жидкости верхнего уровня отключается насос, срабатывает электромагнитный клапан, происходит слив воды в технологическую емкость. При достижении жидкости нижнего уровня, электромагнитный клапан отключается, включается насос для наполнения емкости.
Блок управления выполнен из металлического профиля с корпусом из АБС пластика белого цвета с текстурой «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда. Блок прикручен к раме стенда на болтах. Все надписи и обозначения на лицевой панели выполнены с помощью цветной термопечати.
Блок управления оборудованием стенда включает в себя:
- Модуль электропитания:
- автоматический выключатель - для подачи питания стенда;
- индикатор - для индикации наличия напряжения;
- кнопка «ВКЛ.» – для подачи питания на блок управления;
- кнопка «ВЫКЛ.» – для отключения питания блока управления;
- кнопка-грибок «Аварийное отключение» - для аварийного отключения электропитания.
- Блок ввода/вывода данных:
- ЖК-дисплей – для отображения информации о состоянии датчиков и органов управления;
- кнопка «Вперед» – для выбора меню экрана вправо;
- кнопка «Назад» – для выбора меню экрана влево;
- кнопка «Калибровка» - для калибровки показаний датчиков после включения;
- энкодер «Управление» для управления выбранным органом управления;
- разъем USB – для подключения персонального компьютера;
- Панель управления клапаном:
- кнопка «Ручной» - управление клапаном в ручном режиме;
- кнопка «Автомат» - управление клапаном в автоматическом режим»;
- кнопка «Вкл/выкл» - переключение управления клапаном с Панели управления клапаном на управление «Энкодером».
Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001-2015.
