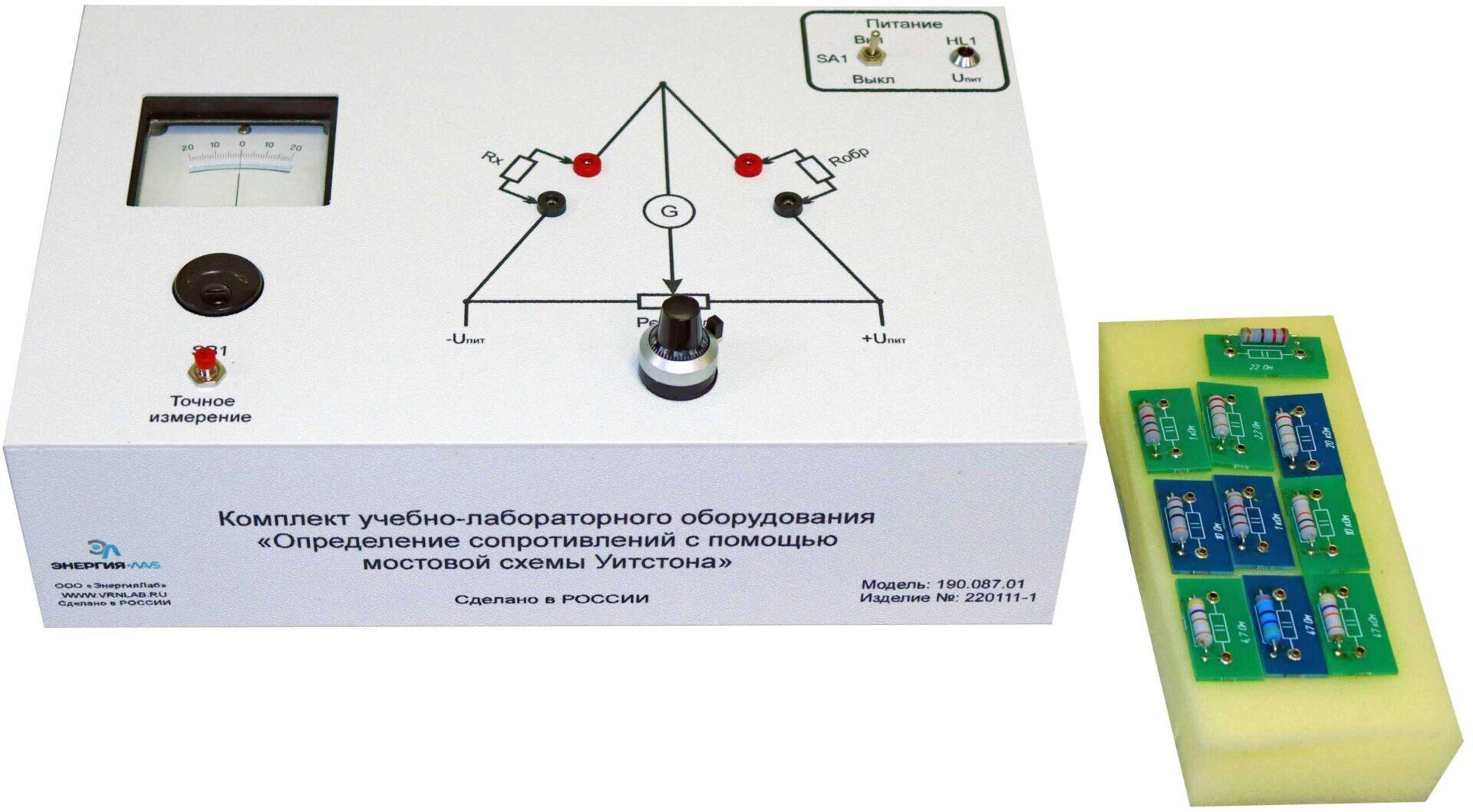

Комплект учебно-лабораторного оборудования «Определение сопротивлений с помощью мостовой схемы Уитстона»

Описание товара

Стенд представляет собой рабочее место для группы обучающихся из двоих человек.

Комплект учебно-лабораторного оборудования предназначен для проведения лабораторно-практических занятий по курсам: "Физика. Электричество и магнетизм", "Теория электрических цепей", "Радиотехнические цепи и сигналы" с целью определения сопротивлений с помощью мостовой схемы Уитстона.

Эксперименты проводятся с помощью измерительного моста с реохордом, гальванометром и клеммами для подключения минимодулей, собранного в настольном модуле.

В состав лабораторного стенда входят:

Модуль измерительного моста с реохордом и клеммами представляет собой демонстрационную мостовую схему, на лицевой панели которой расположены:

• тумблер включения питания модуля;
• индикатор питания модуля;
• гальванометр для измерения силы тока в электрических цепях.
• клеммы для подключения магазина сопротивлений;
• нефиксируемая кнопка для точного измерения:
• клеммы для подключения образцового сопротивления;
• счетчик оборотов реохордового резистора, количество оборотов: 15, диаметр: 6 мм. Номинальные сопротивления резисторов имеют различные порядки, в пределах технической возможности измерения гальванометром, например: 10 Ом, 100 Ом, 1 кОм
• Источник питания
• Силовой кабель, соединительные провода.

Лабораторные работы

1. Определение сопротивления проводников мостиком Уитстона

Комплект поставки

1. Комплект учебно-лабораторного оборудования «Определение сопротивлений с помощью мостовой схемы Уитстона»
2. Паспорт оборудования
3. Руководство по эксплуатации
4. Методические указания по выполнению лабораторных работ
