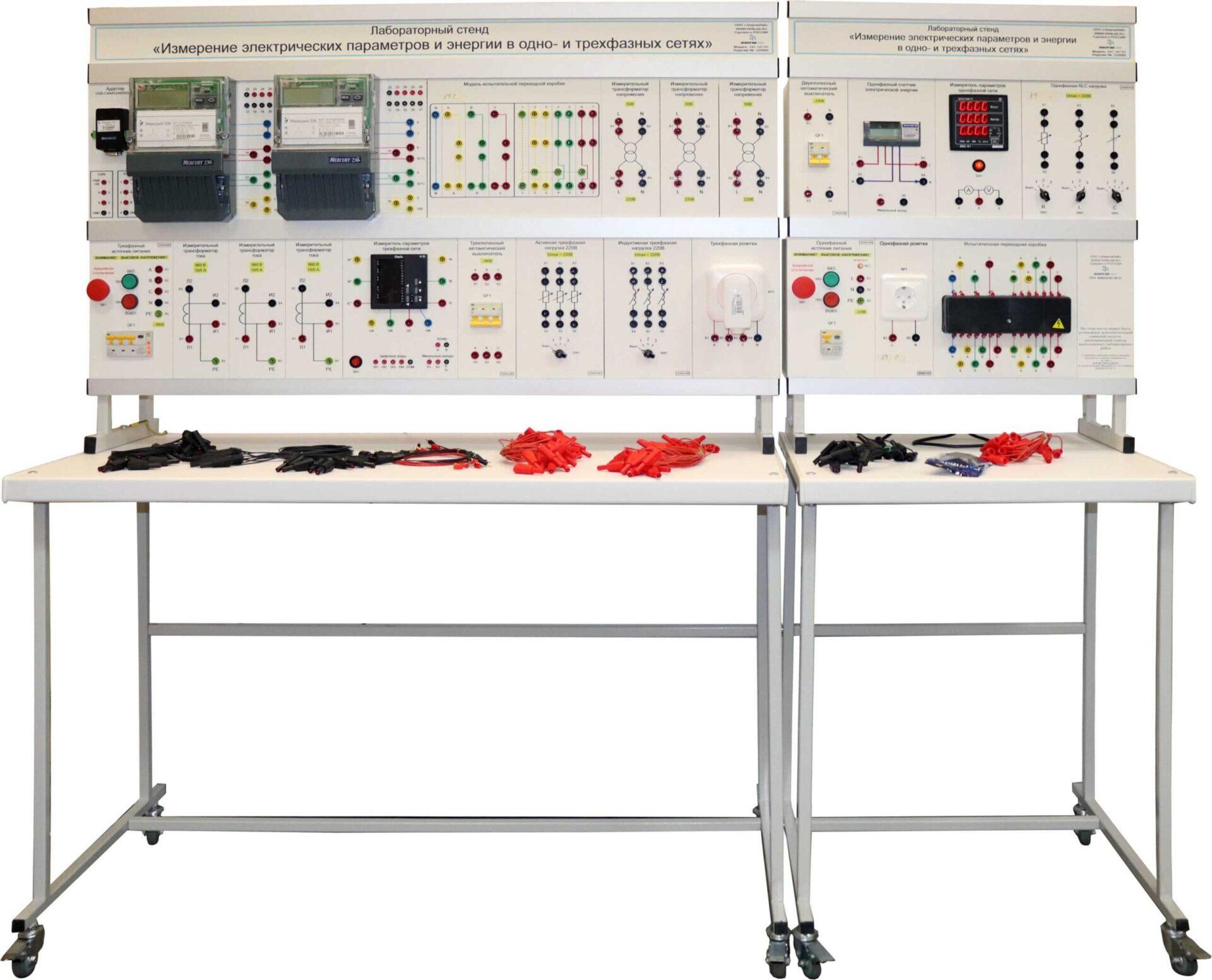

Лабораторный стенд «Измерение электрических параметров и энергии в одно- и трехфазных сетях»

Описание товара

Комплект лабораторного оборудования «Измерение электрических параметров в электрических сетях» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний, и навыков.

Комплект лабораторного оборудования «Измерение электрических параметров в электрических сетях» выполнен в стендовом исполнении:стойка с модулями устанавливается на собственном лабораторном столе.

Лабораторные работы

1. Измерение электрических параметров и энергии в однофазной сети.
   1. Измерение напряжения, тока, активной, реактивной и полной мощностей, коэффициента мощности и частоты в однофазной электрической сети напряжением 230 В щитовым цифровым измерителем.
   2. Измерение активной электрической энергии в однофазной сети переменного тока напряжением 230 В электронным счетчиком.
2. Измерение электрических параметров и энергии в трехфазной сети.
   1. Измерение напряжений, токов, активных, реактивных и полных мощностей, коэффициентов мощности и частоты в трехфазной четырехпроводной электрической сети напряжением 3×230В щитовым цифровым многофункциональным электроизмерительным прибором.
   2. Измерение активной и реактивной электрической энергии в трехфазной сети переменного тока напряжением 3×230 В электронным счетчиком.
      1. Измерение активной и реактивной электрической энергии при непосредственном подключении счетчика к трехфазной четырехпроводной сети.
      2. Измерение активной и реактивной электрической энергии при подключения счетчика к трехфазной четырехпроводной сети с помощью трех трансформаторов тока.
      3. Измерение активной и реактивной электрической энергии при подключении счетчика к трехфазной трехпроводной сети с помощью двух трансформаторов тока.
   3. Измерение активной и реактивной электрической энергии в трехфазной сети переменного тока электронным счетчиком.
      1. Измерение активной и реактивной электрической энергии при подключении счетчика к трехфазной трех- или четырехпроводной сети с помощью трех трансформаторов напряжения и трех трансформаторов тока.
      2. Измерение активной и реактивной электрической энергии при подключении счетчика к трехфазной трехпроводной сети с помощью трех трансформаторов напряжения и двух трансформаторов тока.
      3. Измерение активной и реактивной электрической энергии при подключении счетчика к трехфазной трехпроводной сети с помощью двух трансформаторов напряжения и двух трансформаторов тока.

Комплект поставки

1. Лабораторный стол – 2 шт.
2. Стойка для установки модулей - 2 шт.
3. Комплект соединительных проводов и сетевых шнуров
4. Паспорт
5. Мультимедийная методика
6. Техническое описание оборудование
7. Краткие теоретические сведения
8. Руководство по выполнению базовых экспериментов
9. Комплект модулей
