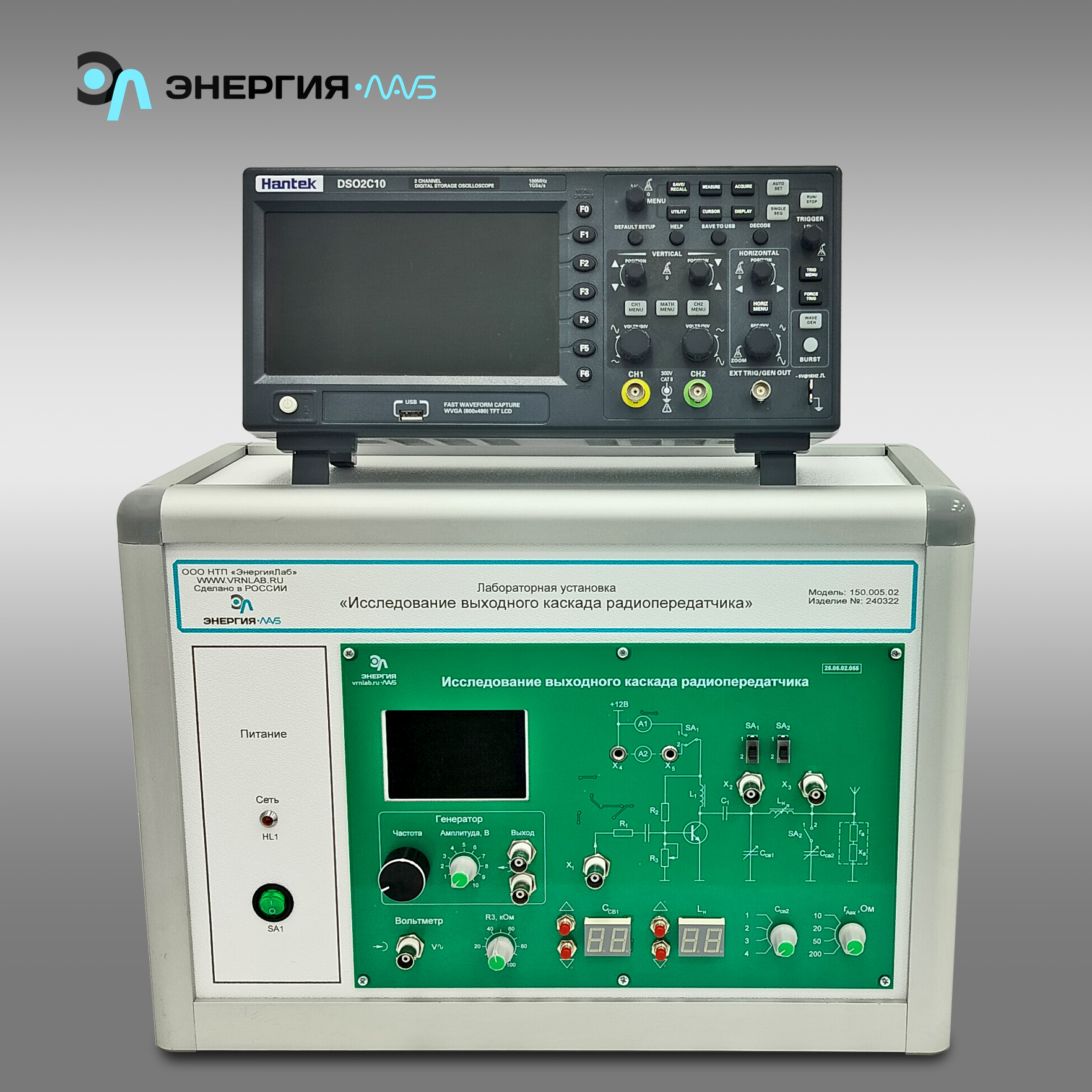

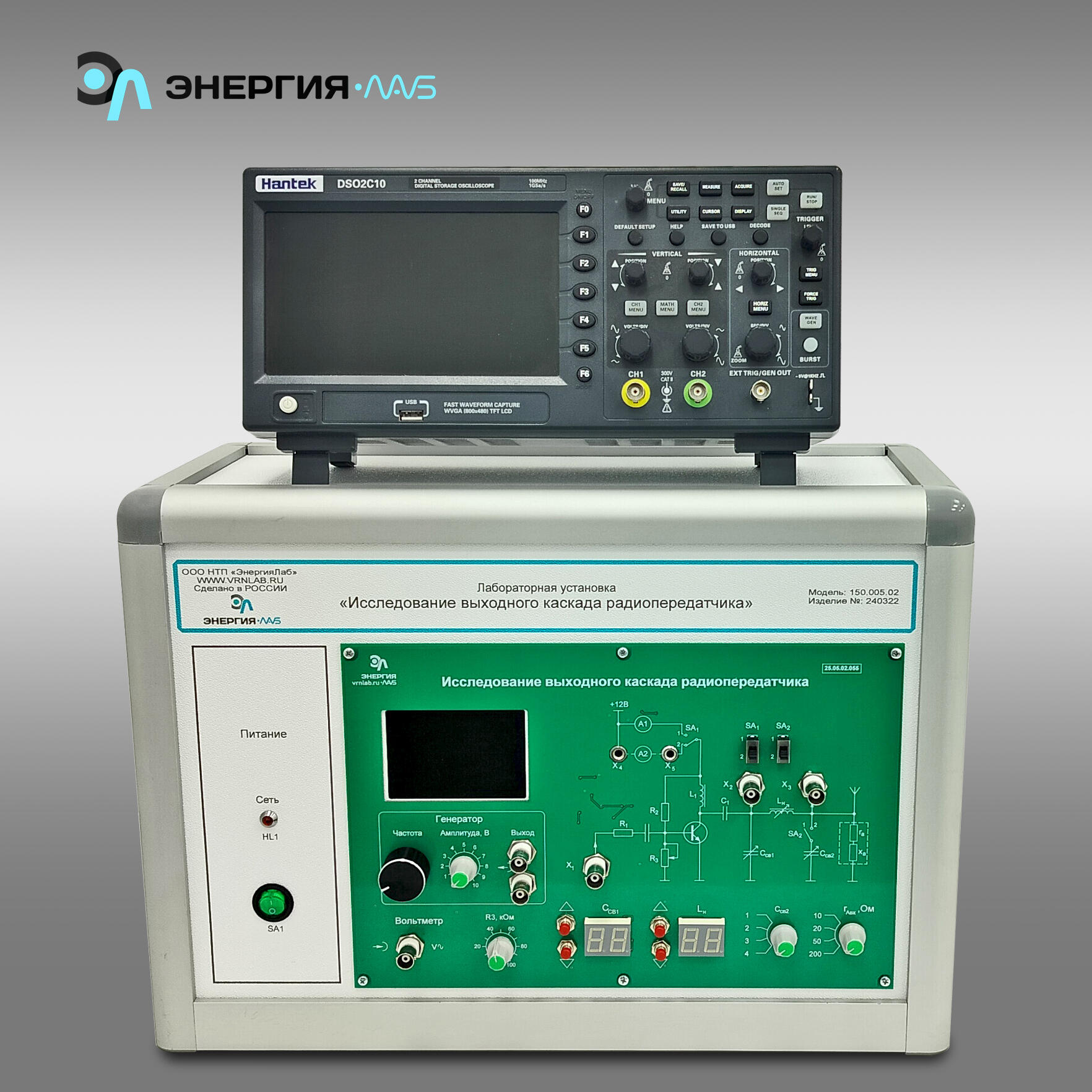

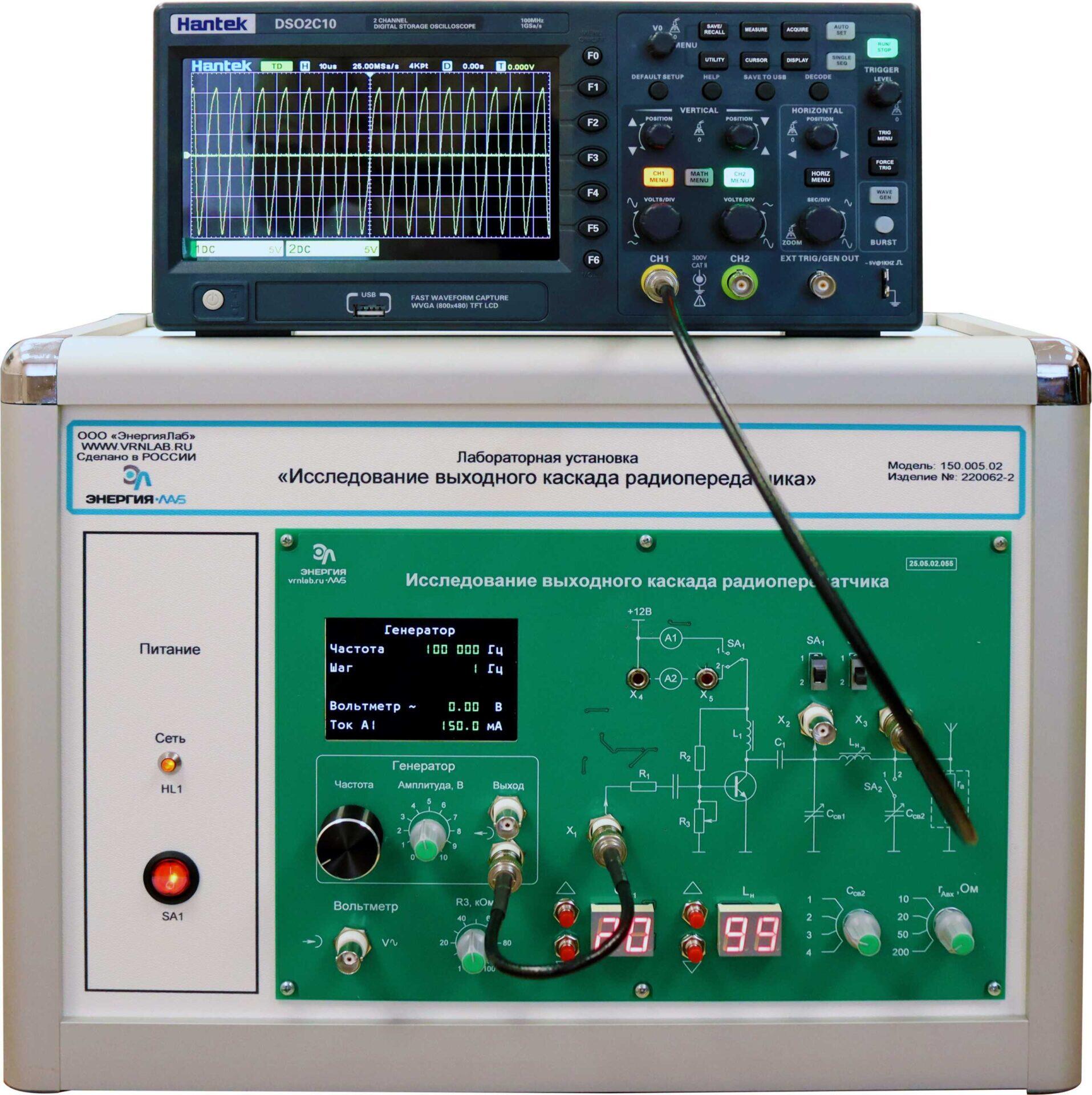

Лабораторная установка «Исследование выходного каскада радиопередатчика»

Описание товара

Лабораторная установка формирует одно рабочее место и обеспечивает проведение экспериментов по изучению принципов согласования выходного каскада передатчика с антенной, исследованию регулировочных и нагрузочных характеристик выходного каскада при различных способах подключения антенны.

Тематический моноблок состоит из:

• поле с нанесенной принципиальной схемой выходного каскада передатчика, выполненного на биполярном транзисторе по схеме с общим эмиттером, эквивалент антенны, П-контур с дискретно-изменяемыми номиналами элементов;
• генератор;
• встроенный амперметр постоянного тока;
• встроенный источник питания;
• ЖК-дисплей для отображения различных параметров (например, частоты сигнала).

Лабораторные работы

1. Исследование схемы последовательного питания антенны
   1. Исследование нагрузочных характеристик выходного каскада при последовательном питании антенны
   2. Исследование настроечных характеристик выходного каскада
   3. Исследование амплитудно-частотной характеристики каскада передатчика
2. Исследование схемы параллельного питания антенны
   1. Исследование нагрузочных характеристик выходного каскада при параллельном питании антенны
   2. Исследование настроечных характеристик выходного каскада
   3. Исследование амплитудно-частотной характеристики каскада передатчика

Комплект поставки

1. Лабораторная установка «Исследование выходного каскада радиопередатчика»
2. Мультиметр.
3. Комплект соединительных проводов.
4. Осциллограф.
5. Электронный носитель с методическими материалами в электронном виде. Лабораторная установка комплектуется методическим руководством, включающим теоретическую и экспериментальную часть (порядок выполнения лабораторных работ).
