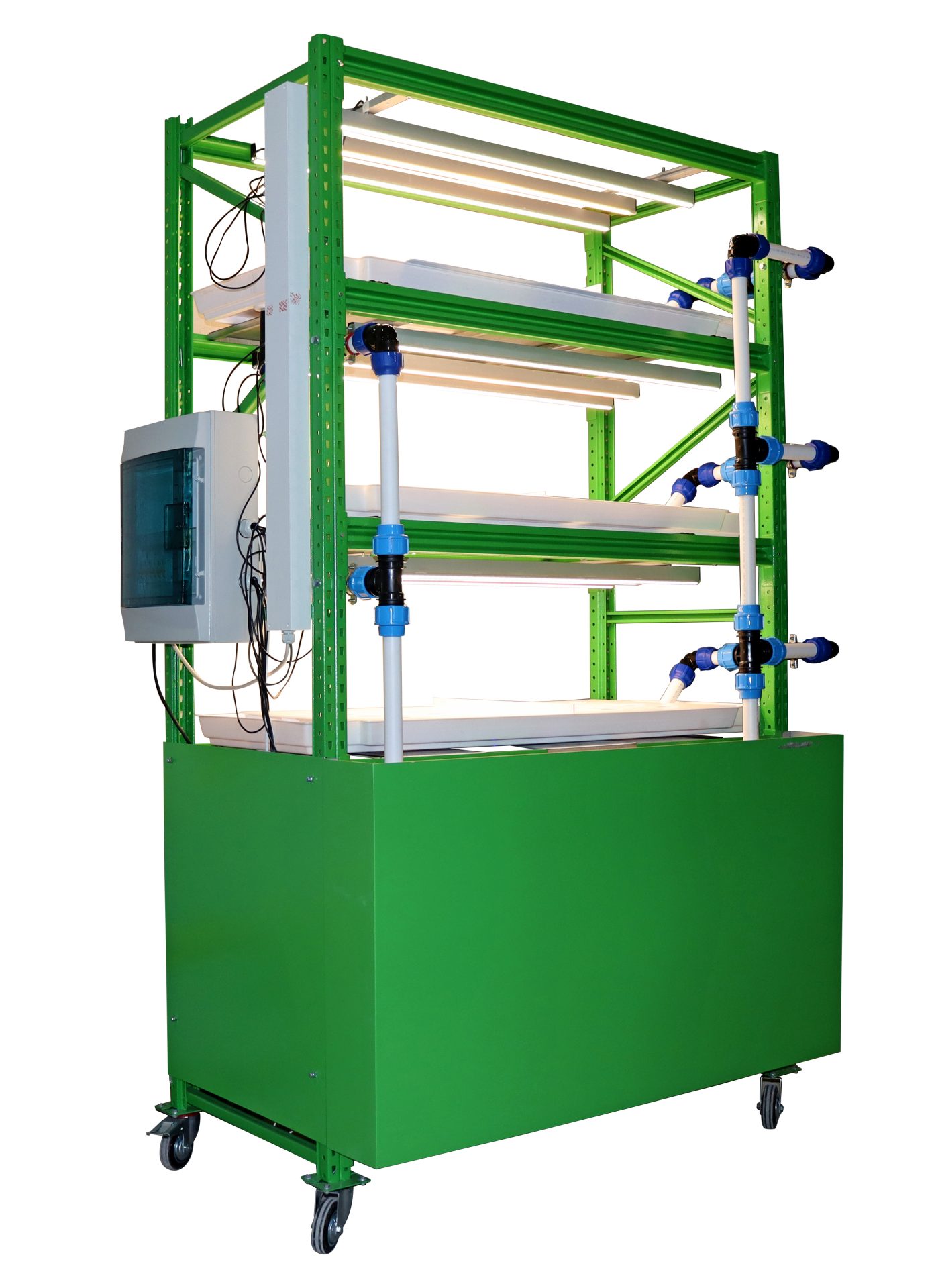

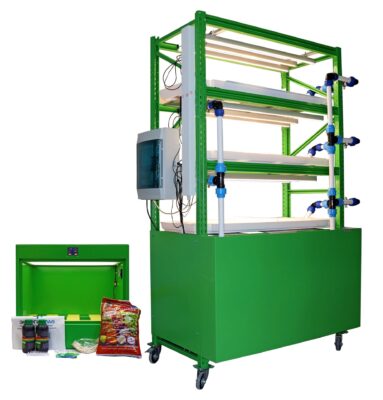

Комплект «Автоматический лабораторный гидропонный комплекс»

Описание товара

Автоматический лабораторный гидропонный комплекс предназначен для учебно-демонстрационных целей, а также для выращивания салатов и зеленых культур.

Гидропонный комплекс работает по принципу периодического затопления с интегрированным растворным узлом и узлом смешивания с возможностью корректировки состава раствора по заданным алгоритмам.

Принцип проточной гидропоники: в наличии.

Все компоненты совместимы и работают как единое устройство, осуществляется слаженная работа узлов фермы, что позволяет выполнять задания в соответствие с ТЗ.

Каркас адаптирован для установки щита управления на базе микроконтроллера Raspberry Pi в соответствии со стандартами WorldSkills, компетенция «Сити-фермерство»

Комплекс соответствует в климатическом исполнении УХЛ 4 по ГОСТ 15150.

Комплекс имеет возможность выращивать следующие культуры - мизуна, хакусай, кикубари, шисо, митсуба, самбунг, ниава, джиаогулан.

Комплект методических указаний по выращиванию указанных культур в печатном и электронном виде. Описание агротехники и доступ к базе с 100 видами культур с достижением зрелости в цикл 30 дней.

Для усиления каркаса используются стальные поперечины, интегрированные в конструкцию, и являются его неотъемлемой частью. Технический ярус, предназначенный для установки емкости для питательного раствора, изолирован и состоит из стальных опорных пластин.

Крепление для светильников интегрировано в поперечину каркаса и является его неотъемлемой частью.

Возможность регулирования уровня затопления и сеточным фильтром: в наличии.

Горшочки с зеленью плотно держатся в отверстиях крышки поддона и не опрокидываются.

Возможность регулировки освещенности светильников: для каждого яруса отдельно.

Блоки питания изолированы и соединены в единую сборку.

Возможность быстрого отключения/подключения каждого светильника по отдельности без повреждения работоспособности всей установки.

Комплекс имеет механическую защиту от перелива питательного раствора.

Щит автоматизации интегрирован в конструкцию вертикальной гидропонной установки и соответствует стандарту для выполнения заданий Ворлдскиллс Россия по компетенции «Сити-фермерство».

Лабораторные работы

Методические указания по выращиванию зеленых культур

• Мизуна - японская капуста (лат. Brassica rapa ssp. nipposinica) — съедобное растение, овощная культура, подвид репы из рода капусты семейства капустные (Brassicaceae).
• Салатная капуста Хакусай семейства капустные (Brassicaceae).
• Хризантема овощная Кикубари (chrysanthemum coronarium) – травянистое растение семейства сложноцветных (астровых).
• Шисо (Перилла) (Perilla frutescens var. crispa) род однолетних травянистых растений семейства Яснотковые.
• Мицуба – петрушка японская (лат. Cryptotaenia japonica) из семейства сельдерейные (зонтичные Apiaceae).
• Cамбунг Ниава (Gynura procumbens, Sabuñgai) из семейства астровых (Asteraceae).
• Джиаогулан (Gynostemma pentaphyllum, Jiaogulan) – гиностемма пятилистная.

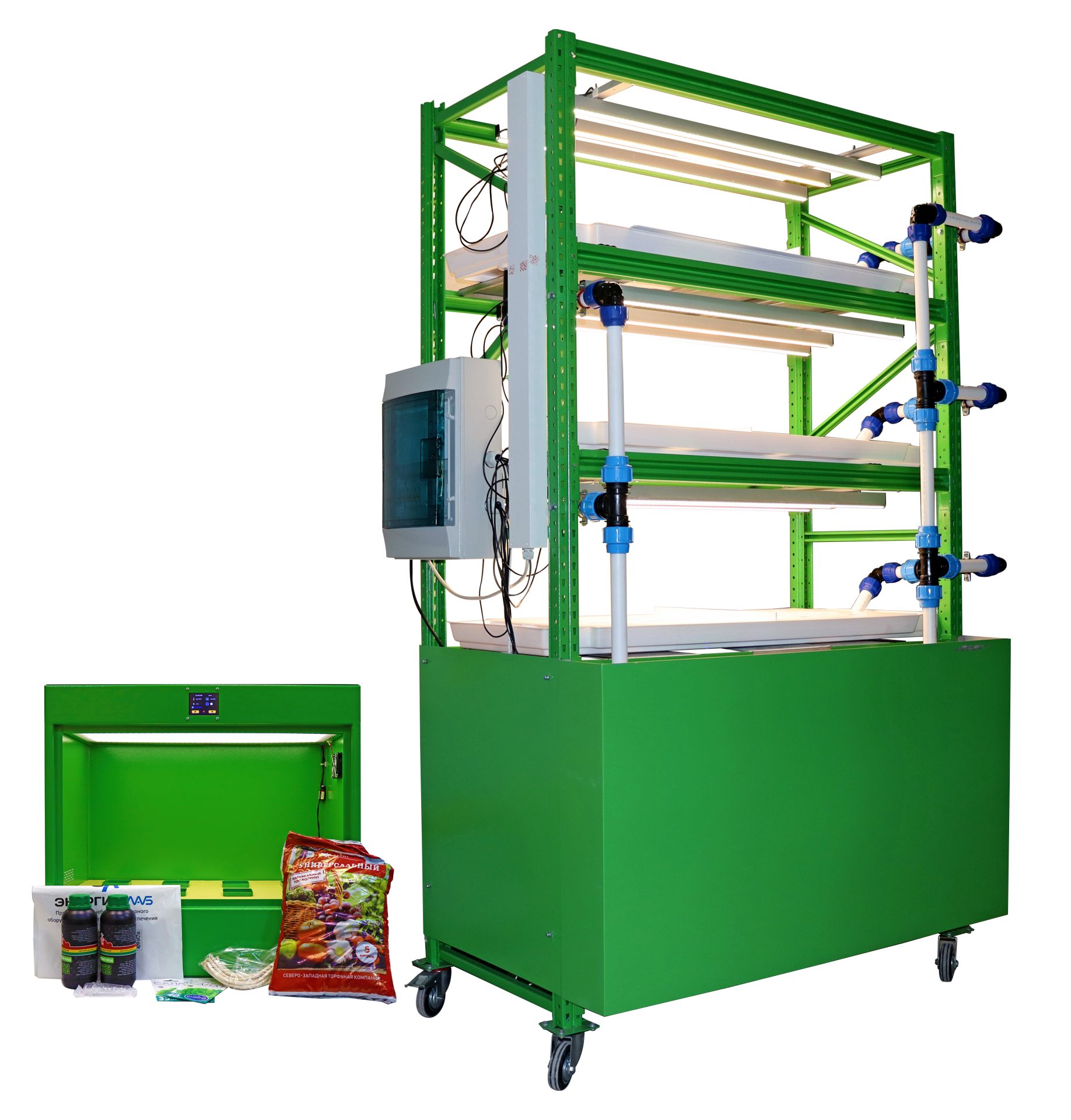

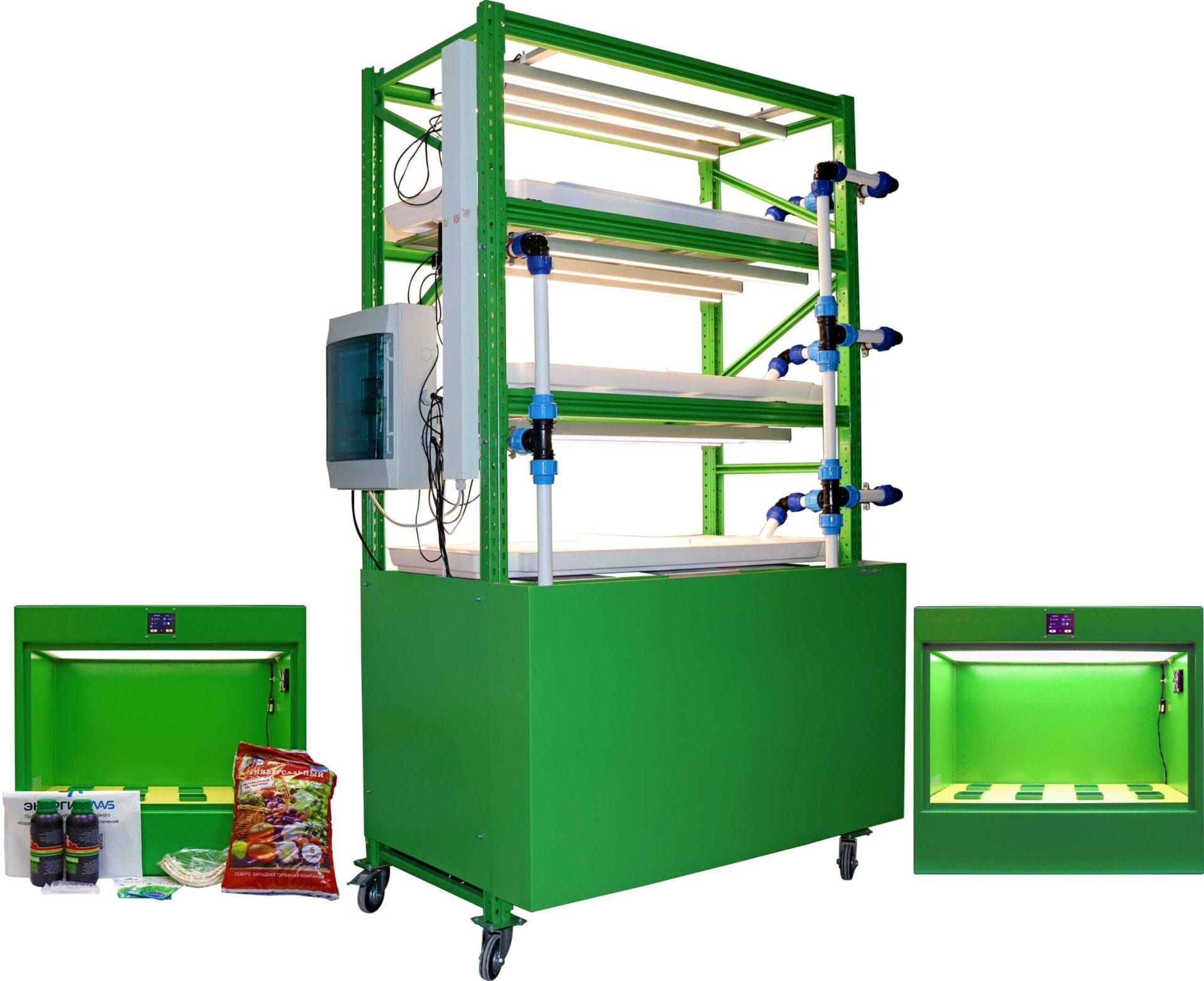

Комплект поставки

1. Трёхъярусная легкосборная безболтовая стеллажная конструкция
2. Поддоны периодического затопления с защитой от перелива на каждом уровне со специальным посадочным модулем для растений - 3 шт.
3. Крышка поддона посадочная - 3 шт.
4. Система освещения
   1. LED светильники с фитолампой пассивного охлаждения – 6 шт. (по 2 шт на каждый ярус)
   2. LED светильники с фитолампой пассивного охлаждения – 3 шт. (по 1 шт на каждый ярус)
   3. Блок питания для светильников имеет возможность работать в двух режимах по выходной мощности и совместим с вышеуказанным оборудованием.
5. Емкости для питательного раствора
   1. Узел перемешивания – 1 шт.
   2. Встроенный датчик уровня воды – 2 шт.
   3. Система слива отработанного питательного раствора – 1 шт.
6. Система подачи питательного раствора – 1 шт.
7. Гидравлическая обвязка из труб ПНД посадочных ярусов с возможностью перекрытия каждого яруса по отдельности и возможностью регулировки объема подачи питательного раствора на каждом ярусе.
8. Колесная система (Четыре колесные опоры аппаратные поворотные: две штуки со стопором, две штуки без стопора)
9. Обшивка технического яруса из композитного алюминия, покрывает ярус с четырех сторон, имеется возможность быстрого снятия обшивки с одной стороны, без нарушения работоспособности установки.
10. Узел смешивания интегрируемый - 2 шт.
11. Методические указания и документация по работе и сборке оборудования на русском языке.
12. Щит автоматизации на базе Raspberry Pi 4 интегрированный, с ЖК дисплеем - 1 шт.
13. Автоматическая система для выращивания на базе одноплатного микрокомпьютера учебная автономная замкнутая экосистема, создающая все условия для круглогодичного развития и плодоношения растений - 2 шт
14. Набор инструментов и лабораторной посуды для проведения опытов
    1. паяльная станция с силиконовым ковриком для пайки SMD – 1 шт.
    2. зажим с лупой с 3х кратным увеличением - 1 шт.
    3. аккумуляторная дрель-шуруповёрт 30Н*м, с набором бит - 1 шт.
    4. Мультиметр - 1 шт.
    5. Плоскогубцы - 1 шт.
    6. Бокорезы плоские - 1 шт.
    7. Набор диэлектрических отверток 5 отверток от ph 000 до ph 2.
    8. Комплект 5 отверток плоских SL1 - SL5
    9. Разводной ключ - 1 шт.
    10. Щипцы для зачистки электропроводов - 1 шт.
    11. Линейка металлическая - 1 шт.
    12. Набор сверл по металлу диаметр 1 - 10 мм. - 1 комплект
    13. Канцелярский нож металлический - 1 шт.
    14. Ножовка по металлу – 1 шт.
    15. Кримпер для обжима наконечников. – 1 шт.
    16. Сверло ступенчатое – 1 шт.
    17. Набор термоусадочной трубки – 2 шт.
    18. Набор наконечников для проводов – 2 шт.
    19. мерный стеклянный стакан 500 мл. – 1 шт.
    20. мерный стеклянный стакан 250 мл. – 1 шт.
    21. мерный стеклянный цилиндр 100 мл. – 1 шт.
    22. мерная пипетка на полный слив – 1 шт.
    23. стеклянная/керамическая мешалка – 1 шт.
15. Комплект удобрений для гидропоники
    1. Набор удобрений для гидропоники - 2 шт
       1. три раствора макро- и мезоэлементов, объёмами 0,5 л каждый
       2. два раствора микроэлементов (с металлами в хелатной форме) – объёмами 0,05 л каждый
    2. Набор Ph-регуляторов (ph up/ph down) - 2 шт.
       1. Регулятор Ph Up - подкормка кремниевая, с функцией повышения Ph, объёмом - 0,25 литров – 1 шт в наборе.
       2. Регулятор Ph Down - кислотная смесь, с функцией понижения Ph, объёмом – 0,25 литров – 1 шт в наборе.
