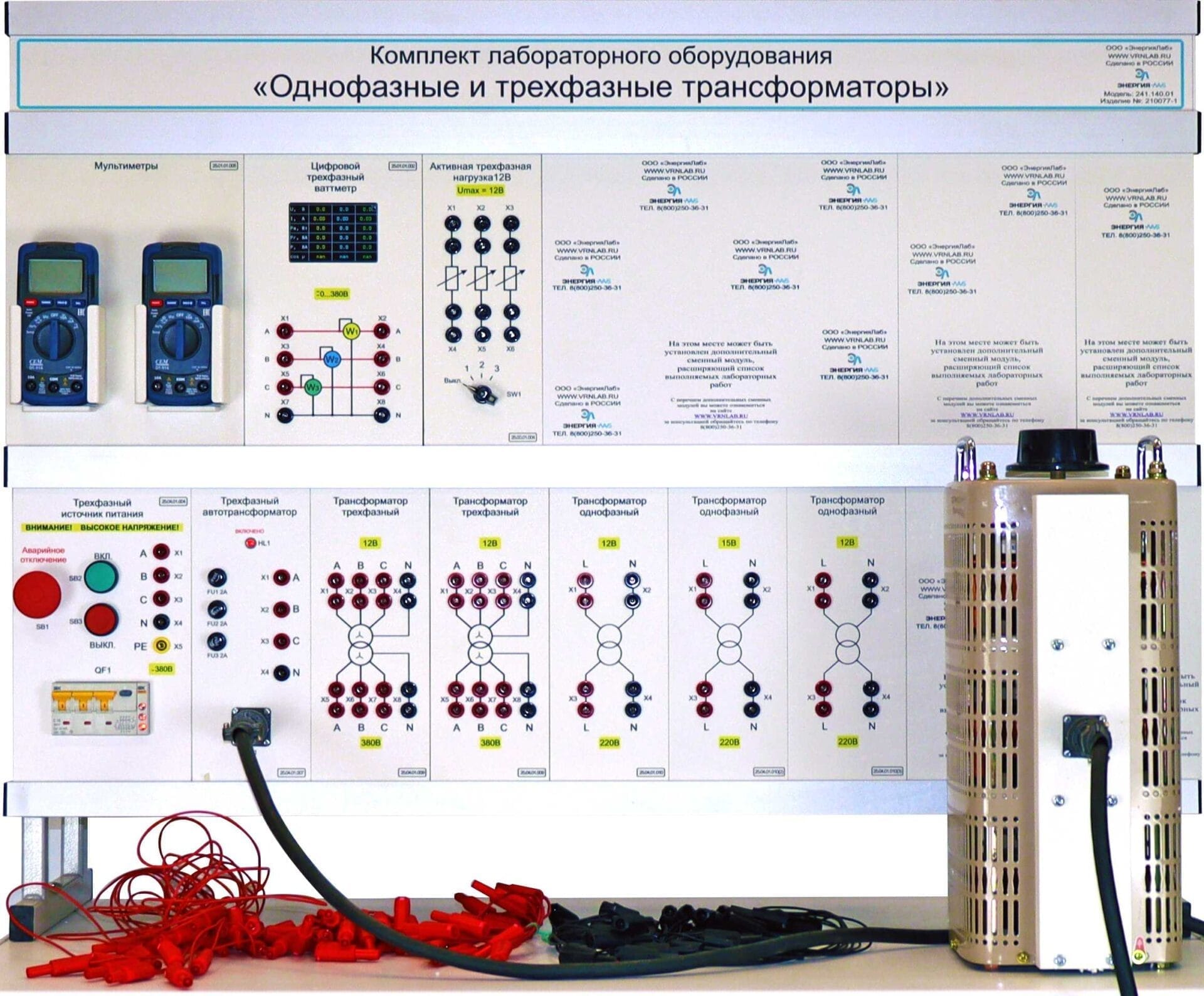

Комплект лабораторного оборудования «Однофазные и трехфазные трансформаторы», ЭЛБ-241.140.01

Описание товара

Комплект лабораторного оборудования «Однофазные и трехфазные трансформаторы» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков по дисциплине: «Электрические машины», раздел «Трансформаторы».

Комплект лабораторного оборудования «Однофазные и трехфазные трансформаторы» выполнен в настольном исполнении: стойка с установленными модулями установлены на лабораторном столе заказчика.

Конструкция модулей обеспечивает возможность подключения внешних модулей и измерительных приборов.

Лабораторные работы

1. Определение коэффициента трансформации двухобмоточного трансформатора.
2. Снятие характеристик холостого хода I0=f(U), Р0=f(U), cosφ0= f(U) однофазного трансформатора.
3. Снятие характеристик короткого замыкания IК=f(U), РК=f(U), cosφК= f(U) однофазного трансформатора.
4. Определение уравнительного тока, вызванного неравенством коэффициентов трансформации параллельно включенных однофазных трансформаторов.
5. Определение уравнительного тока, вызванного неравенством напряжений короткого замыкания параллельно включенных однофазных трансформаторов.
6. Снятие характеристик холостого хода I0=f(U), Р0=f(U), cosφ0= f(U) трехфазного трансформатора.
7. Снятие характеристик короткого замыкания IК=f(U), РК=f(U), cosφК= f(U) трехфазного трансформатора.
8. Определение группы соединений обмоток трехфазного трансформатора.

Комплект поставки

• Стойка для установки модулей - 1 шт.
• Комплект модулей – 1 шт.
  • Модуль «Трехфазный источник питания» - 1 шт.
  • Модуль «Трехфазный автотрансформатор» – 1 шт.
  • Модуль «Цифровой трехфазный ваттметр» – 1 шт.
  • Модуль «Трансформатор однофазный» – 3 шт.
  • Модуль «Трансформатор трехфазный» – 2 шт.
  • Модуль «Мультиметры» – 1 шт.
  • Модуль «Активная трехфазная нагрузка» – 1 шт.
• Набор аксессуаров и документов – 1 шт.
  • Комплект соединительных проводов и сетевых шнуров – 1 шт.
  • Паспорт – 1 шт.
  • Комплект документации – 1 шт.
    • Техническое описание оборудование – 1 шт.
    • Мультимедийная методика – 1 шт.
    • Краткие теоретические сведения – 1 шт.
    • Руководство по выполнению базовых экспериментов – 1 шт.

Технические характеристики

Потребляемая мощность, В·А 500
Электропитание: от трехфазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В 380(±10%), частота, Гц 50(±0,4)
Класс защиты от поражения электрическим током, не ниже I
Диапазон рабочих температур, ˚С +10…+35
Влажность, % до 80
Количество человек, которое одновременно и активно может работать на комплекте 2
