Учебный стенд «Основы электроцепей»

Модель: ЭЛБ-241.093.01
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара
В поставку учебного стенда «Основы электроцепей» входит:

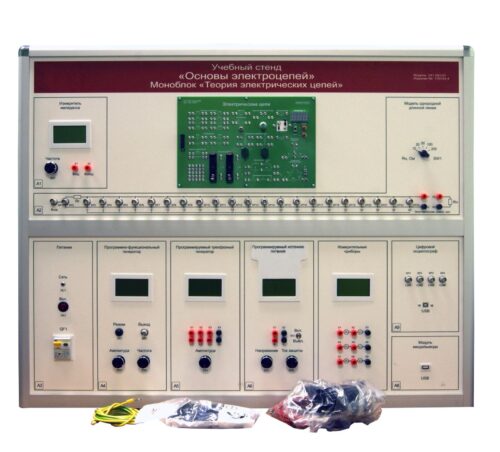

Моноблок «Теория электрических цепей», с габаритными размерами длина, 1000 мм, ширина, 300 мм, высота, 800 мм.
Модуль «Питание»
Программно-функциональный генератор
Программируемый трехфазный генератор
Программируемый источник питания
Измерительный прибор
Измеритель импеданса
Цифровой USB осциллограф
Модуль «Электрические цепи»
Модель однородной линии
Микропроцессорная система
Модуль вывода-ввода
Набор аксессуаров и документов
Комплект соединительных проводов и комплект сетевых шнуров
Мультимедийная методика
Комплект программного обеспечения
Управление источниками питания
Регистрация данных от измерительных приборов
Обработка и сохранение данных результатов экспериментальных исследований
Наложение графиков в одной плоскости
Определение зависимостей исследуемых величин
Руководство по выполнению базовых экспериментов
1. Электрические цепи постоянного тока
1.1.   Параметры электрической цепи постоянных напряжения и тока
1.2.   Закон Ома.
1.3.   Исследование цепей с резисторами.
1.3.1. Линейные резисторы.
1.3.2. Терморезисторы с отрицательным температурным коэффициентом.
1.3.3. Терморезисторы с положительным температурным коэффициентом.
1.3.4. Варисторы.
1.3.5. Фоторезисторы.
1.3.6. Последовательное соединение резисторов.
1.3.7. Параллельное соединение резисторов.
1.3.8. Последовательно-параллельное соединение резисторов.
1.3.9. Резистивный делитель напряжения.
1.4.   Эквивалентный источник напряжения (ЭДС).
1.5.   Последовательное соединение источников напряжения (ЭДС).
1.6.   Параллельное соединение источников напряжения (ЭДС).
1.7.   Электрическая мощность и работа.
1.8.   Коэффициент полезного действия электрической цепи.

2. Электрические цепи переменного тока
2.1.   Параметры синусоидальных напряжения и тока.
2.2.   Активная мощность цепи синусоидального тока.
2.3.   Цепи синусоидального тока с конденсаторами.
2.3.1. Напряжение и ток конденсатора.
2.3.2. Реактивное сопротивление конденсатора.
2.3.3. Последовательное соединение конденсаторов.
2.3.4. Параллельное соединение конденсаторов.
2.3.5. Реактивная мощность конденсатора.
2.4.   Цепи синусоидального тока с катушками индуктивности.
2.4.1. Напряжение и ток катушки индуктивности.
2.4.2. Реактивное сопротивление катушки индуктивности.
2.4.3. Последовательное соединение катушек индуктивности.
2.4.4. Параллельное соединение катушек индуктивности.
2.4.5. Реактивная мощность катушки индуктивности.
2.5.   Цепи синусоидального тока с резисторами, конденсаторами и катушками индуктивности.
2.5.1. Последовательное соединение резистора и конденсатора.
2.5.2. Параллельное соединение резистора и конденсатора.
2.5.3. Последовательное соединение резистора и катушки индуктивности.
2.5.4. Параллельное соединение резистора и катушки индуктивности.
2.5.5. Последовательное соединение конденсатора и катушки индуктивности. Понятие о резонансе напряжений.
2.5.6. Последовательное соединение конденсатора и катушки индуктивности. Понятие о резонансе токов.
2.5.7. Частотные характеристики последовательного резонансного контура.
2.5.8. Частотные характеристики  параллельного резонансного контура.
2.5.9. Мощности в цепи синусоидального тока.
2.6.   Трансформаторы.
2.6.1. Коэффициент трансформации.
2.6.2. Преобразование сопротивлений с помощью трансформатора.
2.6.3. Определение параметров схемы замещения и построение векторной диаграммы трансформатора.
2.7.   Трехфазные цепи синусоидального тока.
2.7.1. Напряжения и токи в трехфазной цепи.
2.7.2. Трехфазная нагрузка, соединенная по схеме «звезда».
2.7.3. Трехфазная нагрузка, соединенная по схеме «треугольник».
2.7.4. Аварийные режимы трёхфазной цепи при соединении нагрузки по схеме «звезда».
2.7.5.  Аварийные режимы трёхфазной цепи при соединении нагрузки по схеме «треугольник».
2.8.   Расчёт и экспериментальное исследование цепи при несинусоидальном приложенном напряжении.
2.9.   Переходные процессы в линейных электрических цепях.
2.9.1. Переходные процессы в цепи с конденсатором и резисторами.
2.9.2. Переходные процессы в цепи с катушкой индуктивности.
2.9.3. Переходные процессы в колебательном контуре.
3. Электронные приборы и устройства
3.1.   Выпрямительные диоды.
3.1.1. Характеристики диода.
3.1.2. Однофазный однополупериодный неуправляемый выпрямитель.
3.1.3. Однофазный мостовой неуправляемый выпрямитель.
3.1.4. Трехфазный нулевой неуправляемый выпрямитель.
3.1.5. Трехфазный мостовой неуправляемый выпрямитель.
3.2.   Стабилитроны.
3.2.1. Характеристики стабилитрона.
3.2.2. Исследование параметрического стабилизатора напряжения.
3.2.3. Сглаживание пульсаций выпрямленного напряжения.
3.3.   Диоды с особыми свойствами.
3.3.1. Характеристики светодиода.
3.3.2. Характеристики варикапа.
3.4.   Биполярные транзисторы.
3.4.1. Испытание слоев и исследование выпрямительного действия биполярных транзисторов.
3.4.2. Исследование распределения тока в транзисторе и управляющего эффекта тока базы транзистора.
3.4.3. Характеристики транзистора.
3.4.4. Установка рабочей точки транзистора и исследование влияния резистора в цепи коллектора на коэффициент усиления по напряжению усилительного каскада с общим эмиттером.
3.4.5. Усилители на биполярных транзисторах.
3.4.6. Линейный регулятор напряжения.
3.4.7. Линейный регулятор тока.
3.5.   Униполярные (полевые) транзисторы.
3.5.1. Испытание слоев и исследование выпрямительного действия униполярных транзисторов.
3.5.2. Характеристика включения затвора полевого транзистора.
3.5.3. Управляющий эффект затвора полевого транзистора n-типа.
3.5.4. Выходные характеристики полевого транзистора.
3.5.5. Усилители на полевых транзисторах.
3.6.   Тиристоры.
3.6.1. Характеристики диодного тиристора (симистора).
3.6.2. Характеристики триодного тиристора.
3.6.3. Фазовое управление тиристором.

Всего лабораторных работ:74

Учебный стенд «Основы электроцепей» производства компании «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.

Поставляемое оборудование является новым и не является выставочным образцом или оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.

ООО «ЭнергияЛаб» изготовит Учебный стенд «Основы электроцепей», произведет его пуско-наладку, обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепеж) для обеспечения данного требования.

Учебное оборудование соответствует действующим стандартам и нормам по пожарной санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.
