Учебный стенд «Энергосберегающие технологии. Тепловой насос с МПСО»

Учебный стенд «Энергосберегающие технологии. Тепловой насос с МПСО»
Модель: ЭЛБ-171.019.02
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара

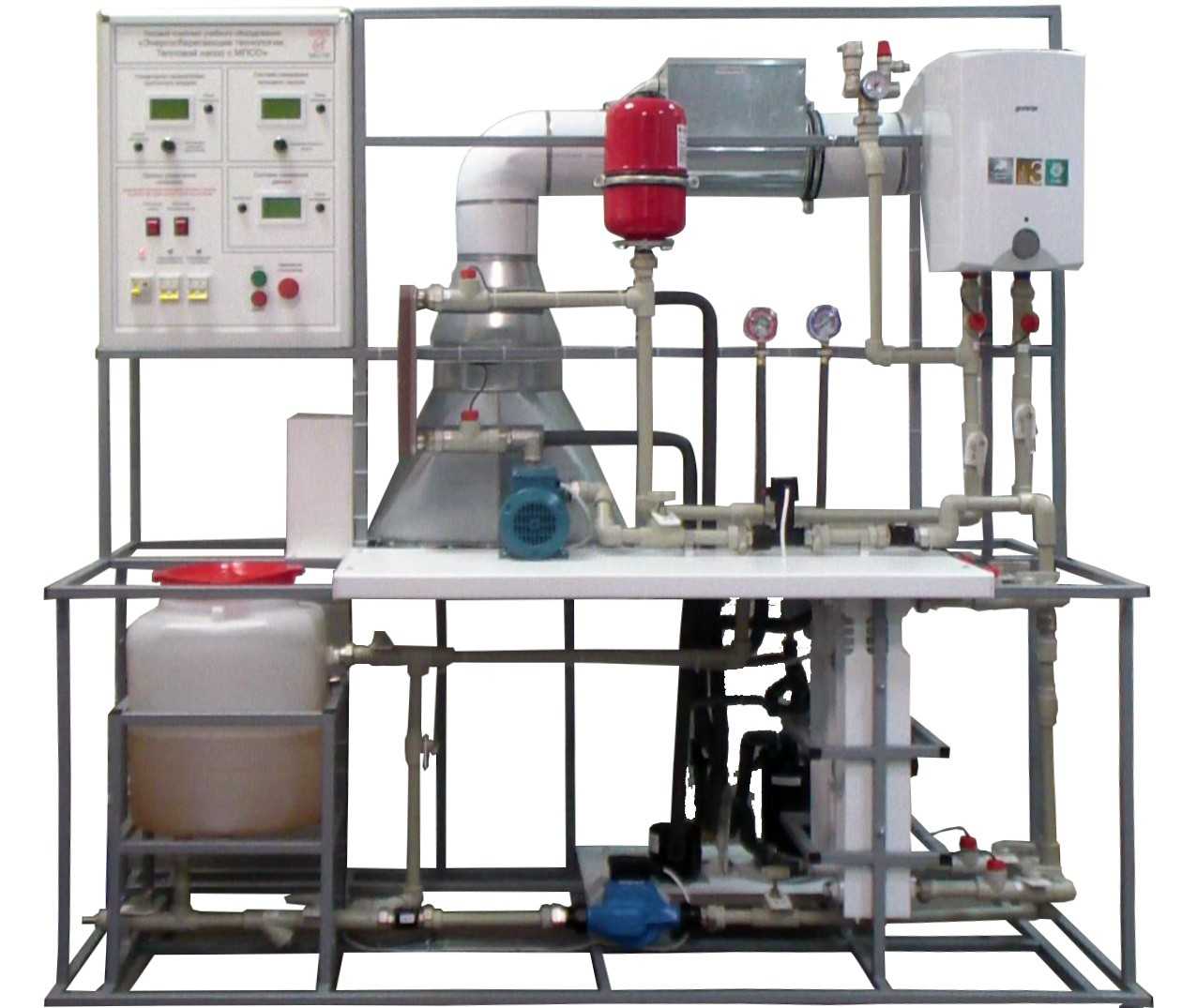

Учебный стенд «Энергосберегающие технологии. Тепловой насос с МПСО» (далее стенд) предназначен для изучения работы теплового насоса системы «воздух-вода» и определения его эффективности. Функционально стенд представляет собой упрощенную модель системы теплоснабжения, смонтированную на силовой раме и два источника тепловой энергии: электрический водонагреватель и тепловой насос «воздух-вода».

Параметры функционирования лабораторного оборудования:
– максимальная потребляемая мощность: 4000 ВА;
– электропитание: от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением 220В, частота 50Гц;
– класс защиты от поражения электрическим током: I;
– влажность: до 80% при +25оС;
– габаритные размеры (ДхШхВ): 1800х800х1800 мм;
– масса (без воды): 100 кг;
– количество человек, которые одновременно могут работать: 3 человека;
– исполнение стендовое, ручная версия.
1. Силовая рама - предназначена для установки блока управления, теплового насоса, радиаторов отопления и другого оборудования. Состоит из каркаса и столешницы.
Каркас представляет собой сварную конструкцию, выполненную из металлического профиля, покрытого порошковой краской.
Каркас укомплектовывается упорами типа «Колесо».
На каркасе жестко закреплена столешница, которая выполнена из диэлектрического материала.
2. Блок управления - имеет основание, выполненное из анодированных алюминиевых профилей. Боковые панели блока выполнены из АБС пластика. Задняя стенка блока выполнена из материала ПВХ. Лицевая панель выполнена из АБС пластика. Надписи, схемы и обозначения на лицевой панели выполнены с помощью цветной УФ термопечати с полиуретановым прозрачным покрытием.
3. Устройство для обеспечения работы системы по типу воздух-воздух.
Устройство для переноса тепловой энергии от источника низкопотенциальной тепловой энергии (с низкой температурой) к потребителю, с теплообменным аппаратом, выделяющим теплоту для потребителя и теплообменным аппаратом, утилизирующим низкопотенциальную теплоту с помощью механизма осуществляющего контроль над потоком холодильного агента.
4. Электрический водонагреватель - предназначен для создания объема теплоносителя, необходимого для функционирования стенда. Также позволяет сравнивать эффективность использования электрического нагрева теплоносителя с эффективностью теплового насоса.
5. Радиаторы отопления - 2 шт. Двухсекционные, алюминиевый и чугунный.
6. Расширительный бак.
7. Группа безопасности - предназначена для контроля давления в системе теплоснабжения, аварийного сброса давления и обеспечения автоматического отвода воздуха и системы отопления.
8. Запорная арматура - предназначена для изменения направления движения теплоносителя, а также включения/ отключения различных элементов системы движения теплоносителя и регулирования расхода теплоносителя. Представляет собой набор вентилей и шаровых кранов. Все элементы запорной арматуры снабжены шильдиками с обозначением, соответствующем схеме. Шильдики выполнены из белого АБС пластика, надписи нанесены с помощью цветной термопечати.
9. Нагреватель приточного воздуха с регулятором и датчиком.
10. Информационно-измерительная система - предназначена для измерения величин, описывающих работу теплового насоса и систему теплоснабжения. Обеспечивает управление от органов управления, расположенных на лицевой панели стенда и вывод информации на средства индикации.

На лицевой панели расположены:
– Панель системы измерения стенда. Содержит графический жидкокристаллический дисплей, а также кнопку «Режим отображения». Последовательное нажатие на кнопку обеспечивает вывод на дисплей различных групп данных. Вывод осуществляется в формате: название величины, единица измерения, значение величины. Также на панели присутствует кнопка «Калибровка»;
– Панель системы измерения теплового насоса. Содержит графический жидкокристаллический дисплей, а также кнопку «Режим отображения». Последовательное нажатие на кнопку обеспечивает вывод на дисплей различных групп данных. Вывод осуществляется в формате: название величины, единица измерения, значение величины;
– Панель управления параметрами приточного воздуха. Содержит графический жидкокристаллический дисплей, а также кнопки задания температуры приточного воздуха и инкрементальный энкодер «Регулировка мощности вентилятора». Вывод данных на дисплей осуществляется в формате: название величины, единица измерения, значение величины;
– Органы управления питанием стенда и отдельных его элементов: дифференциальный автомат «СЕТЬ», кнопочный пост управления «ВКЛ./ОТКЛ.», кнопка «Аварийное отключение», тумблеры управления насосами.
Базой является микропроцессорная система.
Микропроцессорная система представляет собой платформу, выполненную в виде кросс-панели EL-01-05, рассчитанную на установку 5 субмодулей.
Модульная архитектура платформы позволяет проводить модернизацию методом добавления дополнительных кросс-панелей, каждая из которых рассчитана на подключение 4 субмодулей.
Субмодули представляют собой сменные устройства, которые позволяют:
– управлять различными устройствами (регулятор напряжения, функциональный генератор, преобразователь частоты и т.д.);
– производить измерения физических величин (ток, напряжение, температура, давление и т.д.);
– обрабатывать и передавать измеренные величины.
Каждый субмодуль имеет в составе микропроцессор, который обеспечивает предварительную обработку информации.
Связь с компьютером производится по интерфейсу USB.

11. Датчики температуры – 1 комплект.
Обеспечивают полный функционал работоспособности стенда. Предназначены для измерения температуры, а также обеспечивают программируемое разрешение преобразования.
Диапазон измеряемой температуры от -55°С до +125°С. Точность измерения ±0,5°С.
12. Циркуляционные насосы – 1 комплект.
Предназначены для обеспечения циркуляции теплоносителя в различных участках системы теплоснабжения.
13. Датчики расхода теплоносителя – 1 комплект.
Предназначены для измерения расхода теплоносителя в различных участках системы теплоснабжения.
14. Набор аксессуаров и документов, в составе:
14.1. Паспорт.
14.2. Мультимедийная методика - учебное видео с подробным описанием оборудования, а также краткой демонстрацией выполнения основных экспериментов.
14.3. Техническое описание оборудования – 1 комплект.
Комплект документации с подробным описанием основных технических характеристик стенда.
14.4. Краткие теоретические сведения – 1 комплект.
Комплект документации, содержащий основные теоретические сведения.
14.5. Руководство по выполнению базовых экспериментов. Включает в себя цель работ, схемы электрических соединений, а также подробный порядок выполнения лабораторных работ.
– Изучение теплового насоса. Возможности, порядок включения, выключения, режимы работы, технические характеристики;
– Определение эффективности теплового насоса;
– Определение тепловой мощности теплового насоса;
– Исследование эффективности теплового насоса при различных заданных температурах горячей воды;
– Исследование эффективности теплового насоса при различных температурах окружающей среды.

Учебный стенд «Энергосберегающие технологии. Тепловой насос с МПСО» производства компании «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.

Поставляемое оборудование является новым и не является выставочным образцом или оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.

ООО «ЭнергияЛаб» изготовит Учебный стенд «Энергосберегающие технологии. Тепловой насос с МПСО», произведет его пуско-наладку, обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепеж) для обеспечения данного требования.

Учебное оборудование соответствует действующим стандартам и нормам по пожарной санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.


* НДС не облагается (УСНО)
** Изображение товара может отличаться от полученного Вами товара. Производитель оставляет за собой право изменять комплектацию и технические характеристики стендов без предварительного уведомления, при этом функциональные и качественные показатели стендов не ухудшаются. Любая информация о товаре, представленная на сайте, носит справочный характер и не является публичной офертой, определяемой Статьей 437 ГК РФ.
