Учебный лабораторный стенд «Автоматизированная котельная на жидком и газообразном топливе»

Модель: ЭЛБ-160.014.01
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара
Учебный лабораторный стенд «Автоматизированная котельная на жидком и газообразном топливе», модель ЭЛБ-160.014.01, предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

Комплекс снабжен учебно-методическими материалами.

Одновременно работы проводятся с группой из двух-трех обучаемых человек.

Учебный стенд предназначен для изучения устройства и принципа работы автоматизированной котельной, экспериментального исследования процессов и работы автоматики в условиях изменения различных технологических параметров, работы в переходных и аварийных режимах. Работа газового котла и котла на жидком топливе имитируется при помощи специализированного программного обеспечения, что позволило отказаться от использования реальной газовой горелки, увеличить безопасность обучаемых, удешевить стоимость оборудования, продлить срок эксплуатации.

Высокоточная математическая модель имитирует работу котла на всех режимах, учитывая внешние факторы и физику внутренних процессов (тип топлива, давление топлива, расход воздуха, разрежение воздуха в топке, удельную теплоту сгорания топлива и многие другие). Благодаря большому количеству датчиков, а также точной математической модели максимально близко имитируется работа котла на газовом и жидком топливе, а также работа системы отопления, выполняющая «отбор» тепловой мощности, контроль технологических параметров (давление, температура), имитацию неисправностей и аварийных режимов.

Установка используется для проведения лабораторных работ в высших, средних и профессиональных учебных заведениях.

Информационно-измерительная система позволяет определять температуру жидкости на входе и выходе в устройство (котел), расход жидкости и давление.

В комплект лабораторного оборудования входит лабораторный стол.
1. Ноутбук.

Ноутбук предназначен для управления модулями стенда, отображения результатов измерений приборами и осциллографом.

2. Лабораторный стол.

Лабораторный стол предназначен для установки лабораторного стенда, ноутбука и другого необходимого оборудования.

Лабораторный стол состоит из основания и столешницы. Основание стола представляет собой сварную конструкцию, выполненную из металлического профиля, покрытого порошковой краской. Основание укомплектовывается упорами «Колесо» с установочной площадкой. На основании лабораторного стола жестко закреплена столешница, которая выполнена из диэлектрического материала.

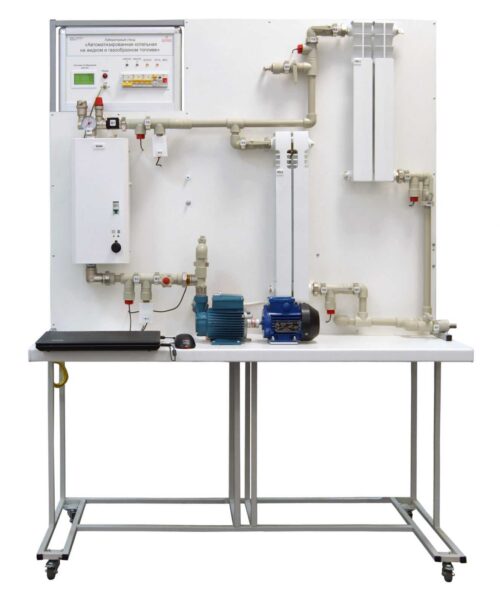

3. Моноблок «Автоматизированная котельная на жидком и газообразном топливе».

Моноблок «Автоматизированная котельная на жидком и газообразном топливе» предназначен для проведения лабораторно-практических работ.

Моноблок имеет основание, выполненное из анодированных алюминиевых профилей. Боковые панели моноблока выполнены из пластика белого цвета текстура «манка». Задняя стенка моноблока выполнена из материала ПВХ, белого цвета (матовый). Надписи, схемы и обозначения на лицевой панели выполнены с помощью цветной УФ термопечати с полиуретановым прозрачным покрытием.

В состав моноблока входит микропроцессорная система.

Микропроцессорная система предназначена для управления модулями учебного стенда, а также обеспечивает измерение, отображение и сохранение режимных параметров.

Модульная архитектура базовой платформы позволяет проводить модернизацию методом добавления дополнительных кросс-панелей, каждая из которых рассчитана на подключение 4 субмодулей.

Субмодули представляют собой сменные устройства, которые позволяют:
- управлять различными устройствами (регулятор напряжения, функциональный генератор, преобразователь частоты и т.д.);
- производить измерения физических величин (ток, напряжение, температура, давление и т.д.);
- обрабатывать и передавать измеренные величины;

Каждый субмодуль имеет в составе микропроцессор, который обеспечивает предварительную обработку информации.

Субмодуль подключается в слоты базовой платформы, с помощью внешних контактов в количестве 62 шт.
Все надписи нанесены при помощи лазерного печатающего устройства.
Субмодули связаны по интерфейсу RS485.

Максимальное количество одновременно подключаемых субмодулей ограничено только нагрузочными возможностями интерфейсов.

Связь с компьютером производится по интерфейсу USB. Управление всеми устройствами производится с помощью уникального протокола обмена.
- Модуль ввода-вывода.
Назначение:
Модуль ввода-вывода предназначен для отладки стенда, а также подключения ноутбука к аппаратной части стенда через USB разъем.

4. Нагревательный котел.

Нагревательный котел предназначен для нагрева теплоносителя.

5. Отопительные приборы – 2 шт.

6. Физическая модель котла, выполненная на основе электрического котла.

7. Циркуляционный насос.

Назначение:
Циркуляционный насос для установки на трубопровод с «мокрым» ротором. Небольшой и работающий практически бесшумно насос предназначен для работы в системах отопления с теплоносителем температурой до +110 °С.

8. Манометр.

Предназначены для измерения давления в системе.

9. Датчик температуры – 5 шт.

Цифровой датчик температуры предназначен для измерения температуры, а также обеспечивает программируемое разрешение преобразования.

10. Датчик расхода.

Предназначен для измерения расхода теплоносителя.
Датчик расхода состоит из пластикового корпуса с клапаном, водяного ротора и датчика Холла на входе. При прохождении воды через ротор, он начинает вращаться. Скорость его вращения изменяется в зависимости от потока воды. Датчик Холла выдает соответствующий импульсный сигнал.

11. Группа безопасности.

12. Автоматический регулятор температуры теплоносителя.

13. Запорно-регулирующая арматура – 1 комплект.

14. Датчик давления рабочей жидкости – 2 шт.

15. Набор аксессуаров и документов:

15.1 Паспорт - основной документ, определяющий название, состав комплекта, а также гарантийные обязательства.
15.2 Мультимедийная методика - представляет собой учебный фильм с подробным описанием оборудования, а также краткой демонстрацией выполнения основных экспериментов.
15.3 Программный комплекс ELAB - предназначен для управления источниками питания, регистрации данных от измерительных приборов и датчиков, а также дальнейшей обработки и сохранения в различных форматах результатов экспериментальных исследований в окне программы на экране компьютера.
15.4 Комплект технической документации:
15.4.1 Техническое описание оборудование - это комплект сопроводительной документации стенда с подробным описанием основных технических характеристик стенда.
15.4.2 Краткие теоретические сведения.
Набор документации, содержащий основные теоретические сведения.
15.4.3 Руководство по выполнению базовых экспериментов.
Руководство включает в себя цель работ, схемы электрических соединений, а также подробный порядок выполнения лабораторных работ.
Лабораторная работа №1.
Правила техники безопасности при эксплуатации газовых котельных установок
Лабораторная работа №2.
Правила техники безопасности при работе с учебным стендом "Автоматизированная котельная на жидком и газообразном топливе"
Лабораторная работа №3.
Общие сведения о котельных установках на жидком и газообразном топливе
Лабораторная работа №4.
Изучение устройства котла на жидком и газообразном топливе
Лабораторная работа №5.
Подготовка к работе, заполнение системы теплоносителем, запуск в работу гидравлического контура и системы измерений
Лабораторная работа №6.
Запуск установки в работу. Розжиг котла
Лабораторная работа №7.
Процессы, протекающие в разожженном котле. Коэффициент избытка воздуха
Лабораторная работа №8.
Экспериментальное определение мощности котла. Уравнение теплового баланса
Лабораторная работа №9.
Определение тепловой нагрузки
Лабораторная работа №10.
Аварийные режимы. Выявление неисправностей

Учебный лабораторный стенд «Автоматизированная котельная на жидком и газообразном топливе» производства компании «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.

Поставляемое оборудование является новым и не является выставочным образцом или оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.

ООО «ЭнергияЛаб» изготовит Учебный лабораторный стенд «Автоматизированная котельная на жидком и газообразном топливе», произведет его пуско-наладку, обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепеж) для обеспечения данного требования.

Учебное оборудование соответствует действующим стандартам и нормам по пожарной санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.
