Учебно лабораторный стенд «Теплотехника жидкости»

Учебно лабораторный стенд «Теплотехника жидкости»
Модель: ЭЛБ-171.033.01
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара
Исполнение стендовое, компьютерная версия.

Лабораторный стенд «Теплотехника жидкости» (далее стенд) может применяться для проведения лабораторных работ в средних специальных и высших учебных заведениях.
Стенд позволяет исследовать процессы теплообмена при движении жидкости в трубе или теплообменнике.

Учебный стенд снабжен учебно-методическими материалами.

Одновременно работы на учебном комплексе проводятся с группой из двух-трех обучаемых человек.

Особенности исполнения

Комплект учебного лабораторного оборудования «Теплотехника жидкости» позволяет экспериментально определить коэффициент теплопередачи и теплоемкости, изучить работу теплообменного аппарата, на примере пластинчатого теплообменного аппарата и аппарата типа «Труба в трубе», а также определить вязкость и теплоемкость жидкости при различных температурах. Датчики температуры, установленные на входе и выходе горячего и холодного теплоносителя, позволяют определять их температуры, а возможность изменения направления течения дает возможность изучить влияние схемы течения на эффективность работы теплообменного аппарата. Информационно-измерительная система стенда позволяет: определять давление, расходы (объемным способом), скорости течения жидкости в разных точках системы.

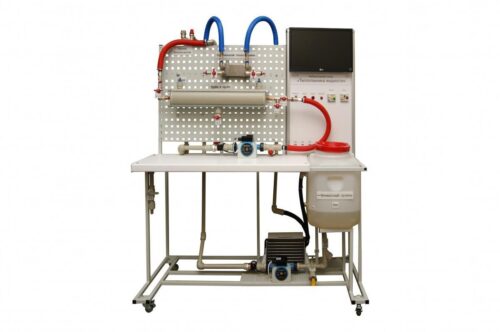

Стенд представляет собой рамное основание, выполненное из стального профиля.
Рамное основание покрыто порошковой краской.
Рамное основание имеет поворотные колесные опоры с тормозами.
На рамном основании смонтирована гидравлическая система. Гидравлическая система имеет в своем составе два контура: контур горячей воды и контур холодной воды.

К гидравлической системе стенда могут быть подключены разнообразные объекты исследования.
В качестве объектов исследования используются:
• Теплообменник типа «труба в трубе»;
• Пластинчатый теплообменник.

Для проведения лабораторных работ стенд укомплектован измерительной системой. Все датчики, установленные на объектах исследования, подключены к измерительной системе. Измерительная система стенда позволяет измерять мгновенные и
усредненные величины давления, расхода и температуры, электрической мощности, а также отображать их в символьном виде на графическом ЖК дисплее.
Данные на графическом ЖК дисплее должны отображаться в построчно в формате: наименование параметра, единица измерения, значение параметра.
Для выбора группы параметров, которые отображаются на ЖК дисплее в данный момент используется кнопка «Режим».
Измерительная система имеет возможность подключения к персональному компьютеру или ноутбуку по интерфейсу USB.

При подключении к персональному компьютеру или ноутбуку измерительная система работает под управлением программного комплекса ELAB.
Программный комплекс имеет свидетельство о государственной регистрации программы для ЭВМ на интеллектуальную собственность, выданное Федеральной инспекцией, которое Поставщик гарантирует предоставить во второй части заявки.

Программный комплекс предназначен для управления источниками питания, регистрации данных от измерительных приборов и датчиков, а также дальнейшей обработки и сохранения в различных форматах результатов экспериментальных исследований в окне программы на экране компьютера.
Программный комплекс ELAB при каждом запуске автоматически определяет активный COM порт подключения оборудования, при этом номер порта автоматически подсвечивается в сплывающем окне.
Корректный запуск программного обеспечения производится только при наличии соединения ноутбука с аппаратной частью лабораторного оборудования (USB соединение), а также при включенном питании лабораторного стенда.

Программный комплекс ELAB является универсальным для различных направлений науки и техники: электротехника, электроника, электрические машины, электропривод, автоматика, гидравлика, пневматика и др. После запуска программы производится распознание подключенного устройства и конфигурирование окна программы под конкретное устройство.
В окне программы появляется список доступных модулей управления и индикации, внешний вид и количество которых зависит от подключенного лабораторного оборудования, а также располагаются дополнительные кнопки помощи, теоретических сведений, запуск стороннего программного обеспечения. Кроме того, программа имеет в своем арсенале средства для самодиагностики подключенных установок, выявления неисправных зон и датчиков.

Доступные модули управления выполнены в едином стиле. Инструменты программы позволяют в реальном времени управлять аппаратной частью стенда: источниками питания, функциональными генераторами сигналов, преобразователями частоты, тиристорными регуляторами и др.
Управление блоками реализовано максимально приближённо к управлению реальной установкой. Задание значений параметров блоков осуществляется с помощью виртуальных энкодеров, позволяющих легко и быстро установить требуемую величину в доступном диапазоне значений. Управление возможно, как с помощью клавиатуры, так и манипулятором «мышь», а также с помощью виртуальной клавиатуры для планшетных устройств.
Комплект программного обеспечения ELAB осуществляет возможность программировать модули управления. Для этого пользователь составляет программный код на внутреннем понятном макро языке.
Доступные модули индикации программы позволяют выводить на экран ноутбука данные от измерительных приборов, датчиков и другого оборудования, которым снабжен лабораторный стенд. Для удобства восприятия, основные виртуальные приборы выполнены в привычном для пользователя аналоговом варианте.

Основные модули индикации ведут графическую стенограмму режимных параметров в аппаратной части стенда, кроме того, по запросу пользователя, выводит в отдельном окне значения в табличном виде. Инструменты программы позволяют проводить различного рода обработку результатов: обеспечивать возможность наложения графиков в одной плоскости для определения зависимостей исследуемых величин, аппроксимировать полученную графическую
зависимость и др.

Основные модули индикации позволяют сохранять данные, полученные от аппаратной части стенда, в графическом, табличном, текстовом форматах.
Измерительная система представляет собой распределенную микропроцессорную систему.
Микропроцессорная система представляет собой базовую платформу, выполненную в виде кросс-панели; рассчитанную на установку 5 субмодулей.
Конкретный состав субмодулей, установленных на базовую платформу определяется назначением стенда.
Модульная архитектура базовой платформы позволяет проводить модернизацию методом добавления дополнительных кросс-панелей; каждая из которых рассчитана на подключение 4 субмодулей.

Каждый субмодуль имеет в составе микропроцессор, который обеспечивает предварительную обработку информации.
Субмодуль подключается в слоты SL-62 базовой платформы с помощью внешних контактов в количестве 62 шт.
Субмодули связаны по интерфейсу RS485.
Максимальное количество одновременно подключаемых субмодулей ограничено только нагрузочными возможностями интерфейсов.
Управление всеми устройствами производится с помощью уникального протокола обмена. Скорость обмена по линии RS485 составляет 115200 бод; тактовая частота I2С 100 кГц.
При подключении стенда к персональному компьютеру с помощью интерфейса USB, программное обеспечение позволяет выводить данные в графическом виде, а также сохранять их для дальнейшей обработки в табличном или графическом виде.
Измерительная система выполнена в формате моноблока из алюминиевого профиля с панелями из АБС пластика.

Панели имеют светло серый цвет и текстуру «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда. Все надписи, мнемосхемы и обозначения на лицевой панели выполнены с помощью цветной термопечати.

Потребляемая мощность, Квт, не более

4

Электропитание:



от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В

220

частота, Гц

50

Класс защиты от поражения электрическим током

I

Габаритные размеры, мм, не более

                                     длина (по фронту)

1400

                                     ширина (ортогонально фронту)

600

                                     высота

1630

Масса, кг, не более

100

Рабочая емкость бака холодного контура, л

40

Количество человек, которое одновременно и активно может работать на комплекте

2

1. Ноутбук – 1 шт.
2. Учебный стенд «Теплотехника жидкости» - 1 шт.
2.1 Микропроцессорная  система – 1 шт.
2.2 Модуль ввода-вывода – 1 шт.
3. Набор аксессуаров и документов – 1 шт.
3.1 Паспорт – 1 шт.
3.2 Техническое описание оборудование – 1 шт.
3.3 Мультимедийная методика – 1 шт.
3.4 Комплект программного обеспечения – 1 шт.
3.4.1 Программный комплекс ELAB – 1 шт.
3.5 Руководство по выполнению базовых экспериментов – 1 шт.
1. Определение теплоемкости жидкости методом нагрева потока жидкости.
2. Определение коэффициента теплопередачи при движении жидкости в трубе при различных скоростях течения.
3. Определение вязкости жидкости при различной температуре по теории ламинарного течения.
4. Определение передаваемой тепловой мощности теплообменника типа "труба в трубе" в зависимости от направления потоков жидкости.
5. Определение передаваемой тепловой мощности воздушно-водяного теплообменника с принудительным охлаждением.
6. Определение передаваемой тепловой мощности пластинчатого теплообменника.

Учебно лабораторный стенд «Теплотехника жидкости» производства компании «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.

Поставляемое оборудование является новым и не является выставочным образцом или оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.

ООО «ЭнергияЛаб» изготовит Учебно лабораторный стенд «Теплотехника жидкости», произведет его пуско-наладку, обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепеж) для обеспечения данного требования.

Учебное оборудование соответствует действующим стандартам и нормам по пожарной санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.
