Типовой комплект учебного оборудования "Теплоснабжение и отопительные приборы"

Типовой комплект учебного оборудования "Теплоснабжение и отопительные приборы"
Модель: ЭЛБ-160.009.02
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара

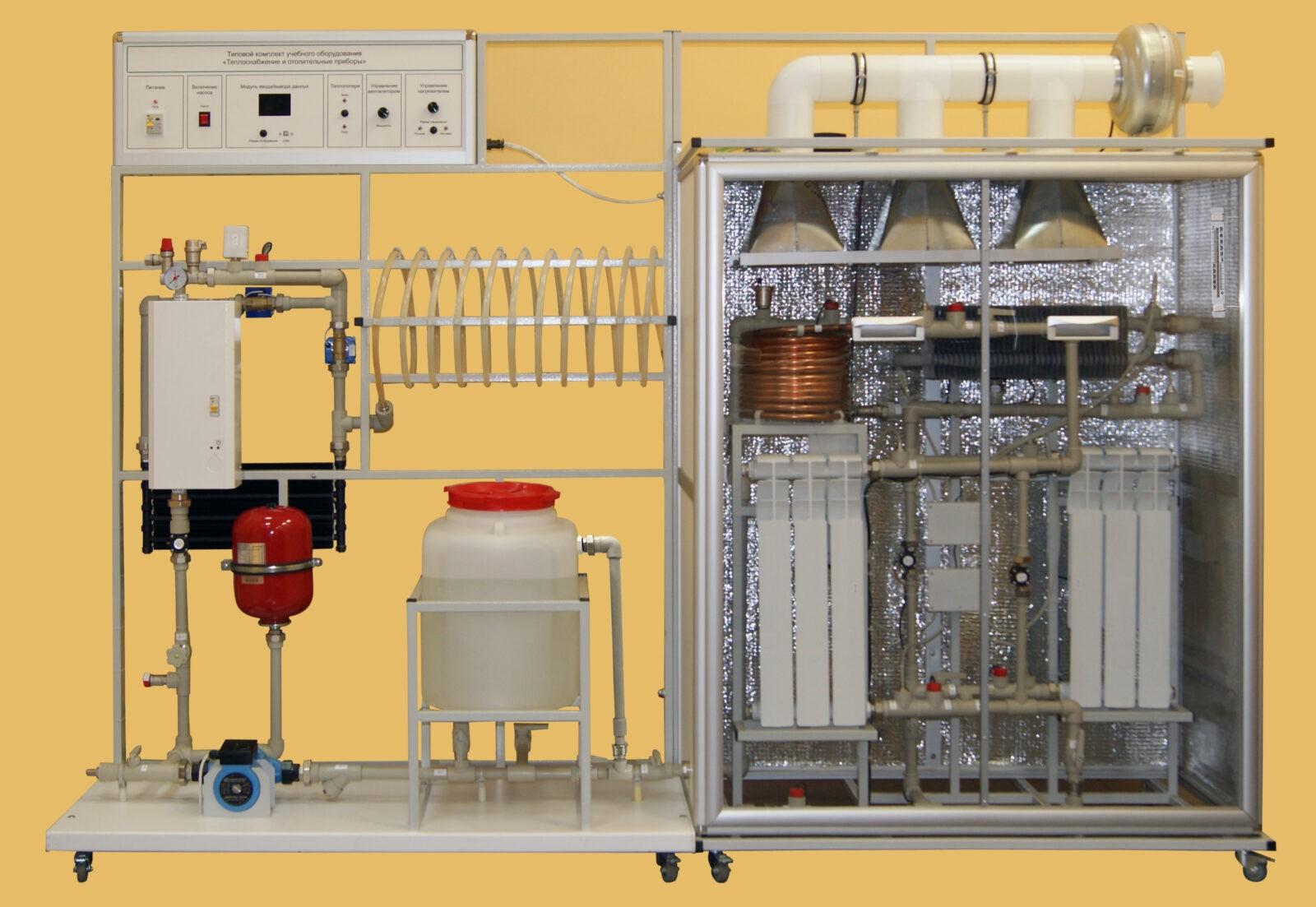

Типовой комплект учебного оборудования "Теплоснабжение и отопительные приборы" применяется для проведения лабораторных работ в средних специальных и высших учебных заведениях.

Стенд позволяет изучать конструкцию и характеристики отопительных приборов, особенности построения и настройку системы теплоснабжения.

Состав и технические характеристики
На рамных основаниях смонтированы основные элементы стенда. Функционально основные элементы стенда делятся на следующие группы:
1. Модель котельной.
2. Модель участка транспортирования тепловой энергии.
Модель представляет собой упрощенную модель участка теплотрассы.
Модель имеет возможность работы в двух режимах: режим «Зима» и режим «Лето».
Режимы отличаются величиной потерь тепловой энергии.
3. Модель потребителя тепловой энергии.
Модель представляет собой теплоизолированную камеру с прозрачной передней панелью.
Внутри теплоизолированной камеры установлены отопительные приборы.
Отопительные приборы соединены в гидравлическую систему, имеющую запорную арматуру. Гидравлическая система оснащена датчиками давления, расхода и температуры.
Теплоизолированная камера имеет вытяжную вентиляцию и датчик температуры воздуха в камере. Предусмотрена возможность регулировки мощности вытяжного вентилятора.
Модель потребителя оснащена устройством подмеса теплоносителя из обратной линии к теплоносителю, поступающему от модели котельной.
4. Управляющие и измерительные приборы. Управляющие и измерительные приборы предназначены для измерения, отображения и передачи на ноутбук данных от датчиков, установленных на стенде.
Измеряются следующие величины:
4.1.    Расход теплоносителя в разных точках.
4.2.    Давление теплоносителя в разных точках.
4.3.    Температуру теплоносителя в разных точках.
4.4.    Электрическую мощность.
4.5.    Количество, потребленной электроэнергии.

Управляющие и измерительные приборы выполнены на базе измерительной системы.
Все датчики, установленные на стенде, подключены к измерительной системе.
Измерительная система стенда позволяет измерять мгновенные и усредненные величины давления, расхода и температуры, электрической мощности, а также отображать их в символьном виде на графическом ЖК дисплее.
Данные на графическом ЖК дисплее отображаются построчно в формате: наименование параметра, единица измерения, значение параметра.
Для выбора группы параметров, которые отображаются на ЖК дисплее в данный момент предусмотрена кнопка «Режим».
Для обнуления значения величины потребленной электрической мощности предусмотрена кнопка «Сброс».
Дополнительно в комплектацию стенда входит автоматический кран с сервоприводом, управляемый с помощью микропроцессорной системы.
При подключении стенда к ноутбуку с помощью интерфейса USB, программное обеспечение позволяет выводить данные в графическом виде, а также сохранять их для дальнейшей обработки в табличном и графическом виде.
Измерительная система выполнена в формате моноблока из алюминиевого профиля с панелями из АБС- пластика. Также на лицевой панели моноблока измерительной системы установлены: автоматические выключатели и средства индикации.
Панели моноблока имеют светло серый цвет и текстуру «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда.
Измерительная система имеет возможность подключения к ноутбуку по интерфейсу USB. При подключении к ноутбуку измерительная система работает под управлением программного комплекса.
Доступные модули управления выполнены в едином стиле. Инструменты программы позволяют в реальном времени управлять аппаратной частью стенда: источниками питания, функциональными генераторами сигналов, преобразователями частоты, тиристорными регуляторами.
Задание значений параметров блоков осуществляется с помощью виртуальных энкодеров, позволяющих легко и быстро установить требуемую величину в доступном диапазоне значений. Управление возможно, как с помощью клавиатуры, так и манипулятором «мышь», а также с помощью виртуальной клавиатуры для планшетных устройств.
Комплект программного обеспечения осуществляет возможность программировать модули управления.
Доступные модули индикации программы позволяют выводить на экран ноутбука данные от измерительных приборов, датчиков оборудования, которым снабжен стенд.
Основные модули индикации ведут графическую стенограмму режимных параметров в аппаратной части стенда, кроме того, по запросу пользователя, выводят в отдельном окне значения в табличном виде. Инструменты программы позволяют проводить различного рода обработку результатов: обеспечивают возможность наложения графиков в одной плоскости для определения зависимостей исследуемых величин, аппроксимировать полученную графическую зависимость.
Основные модули индикации позволяют сохранять данные, полученные от аппаратной части стенда, в графическом, табличном, текстовом форматах.
Электропитание от однофазной трехпроводной сети электропитания с нулевым рабочим и защитным проводниками (1P+N+PE), 220В, 50Гц.
Наибольшая потребляемая мощность: 4,0 кВт
Габаритные размеры: (ДхШхВ) (2500) мм х (700) мм х (1800) мм
Масса (без воды): 150 кг.

1. Лабораторный стенд «Теплоснабжение и отопительные приборы» – 1 шт.
2. Руководство по эксплуатации – 1 шт.
3. Диск с учебным видеороликом – 1 шт.
4. Ноутбук с мышью – 1 шт.
5. Диск с методическими материалами – 1 шт.
6. Диск с программным обеспечением – 1 шт.
7. Гарантийный талон – 1 шт.
8. Паспорт – 1 шт.
1. Определение потерь тепловой энергии при ее транспортировании.
2. Определение гидравлической характеристики приборного узла.
3. Повышение эффективности работы системы отопления путем настройки и контроля температуры теплоносителя, поступающего в отопительный прибор из обратной линии путем смешения ее с теплоносителем, поступающим из котла.
4. Определение теплоотдачи отопительных приборов: радиатор, конвектор, змеевик.
5. Определение гидравлического сопротивления отопительных приборов.
6. Изучение устройства и основных характеристик отопительных приборов.
7. Изучение программируемых микроконтроллеров.
8. Экспериментальные исследования автоматизированной системы управления теплоснабжением: с использованием микроконтроллера.
9. Экспериментальные исследования автоматизированной системы управления теплоснабжением: с применением компьютерного управления.
10. Экспериментальные исследования эффективности работы электрического теплового котла.
11. Экспериментальные исследования эффективности системы теплоснабжения.
12. Определение коэффициентов затекания в прибор при осевом замыкающем участке.
13. Определение коэффициентов затекания в прибор при смещенном замыкающем участке.

Типовой комплект учебного оборудования "Теплоснабжение и отопительные приборы" производства компании «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.

Поставляемое оборудование является новым и не является выставочным образцом или оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.

ООО «ЭнергияЛаб» изготовит Типовой комплект учебного оборудования "Теплоснабжение и отопительные приборы", произведет его пуско-наладку, обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепеж) для обеспечения данного требования.

Учебное оборудование соответствует действующим стандартам и нормам по пожарной санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.
