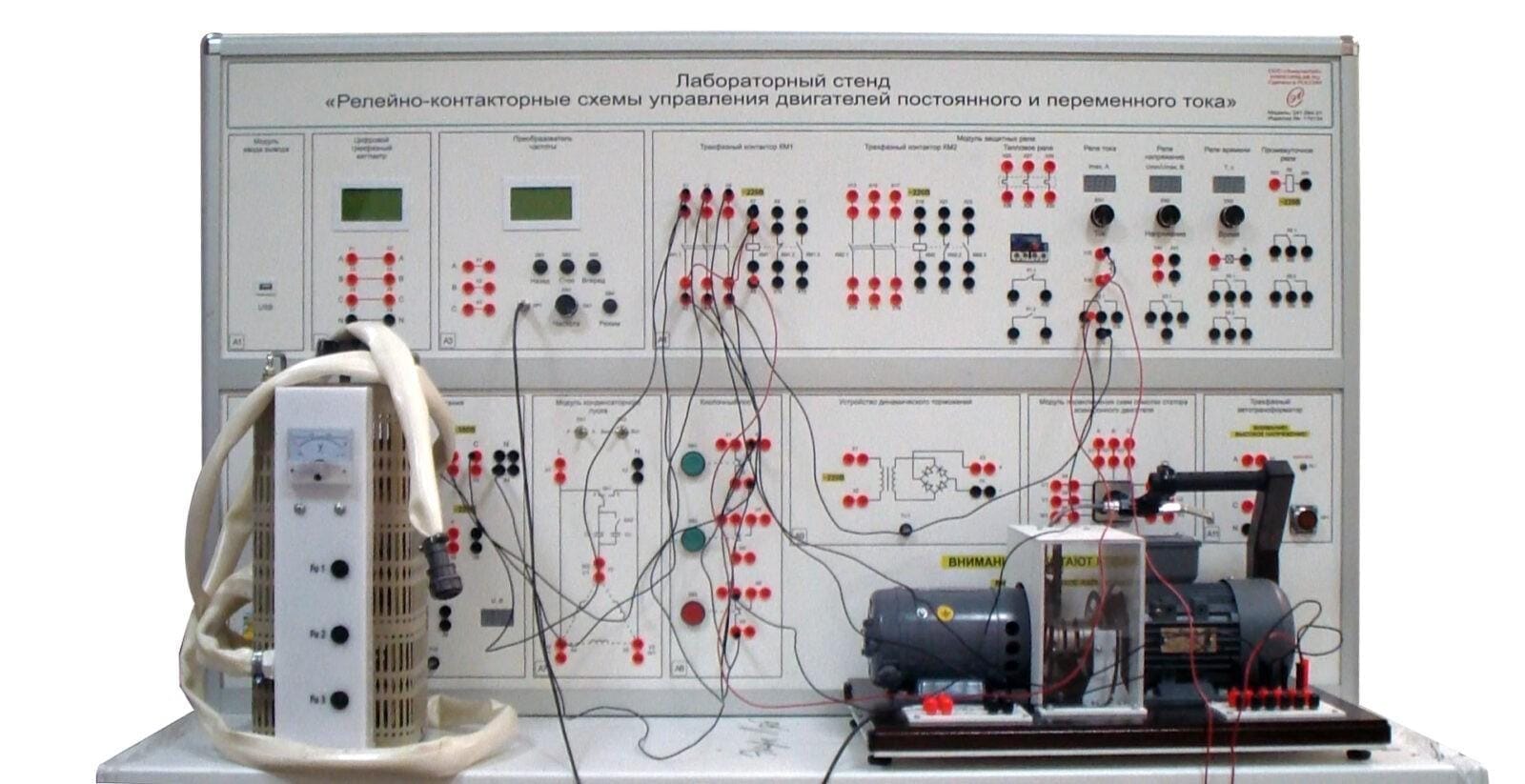

Лабораторный стенд «Релейно-контакторные схемы управления двигателей постоянного и переменного тока»

Модель: ЭЛБ-241.094.01
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара
Комплект лабораторного оборудования «Релейно-контакторные схемы управления электродвигателями» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

Технические особенности

Комплект лабораторного оборудования «Релейно-контакторные схемы управления электродвигателями» выполнен в стендовом исполнении: тематический моноблок «Релейно-контакторные схемы управления электродвигателями» расположен на собственном лабораторном столе.
Конструкция тематического моноблока обеспечивает возможность подключения внешних модулей и измерительных приборов.


Потребляемая мощность, В·А

500

Электропитание: от трехфазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В

частота, Гц

380

50

Класс защиты от поражения электрическим током

I

Диапазон рабочих температур, ˚С

+10…+35

Влажность, %

до 80

Габаритные размеры, мм

длина (по фронту)

ширина (ортогонально фронту)

высота

1400

600

1600

Масса, кг

50

Количество человек, которое одновременно и активно может работать на комплекте

2

1. Лабораторный стол.
Назначение
Лабораторный стол предназначен для установки тематического моноблока, ноутбука и другого необходимого оборудования.

2. Электромашинный агрегат.

Назначение
Электромашинный агрегат предназначен для выполнения лабораторно-практических работ.

Место соединения валов электрических машин защищено кожухом, выполненного из ABS-пластика с прозрачной вставкой из акрилового материала. Кожух предотвращает попадания посторонних предметов в зону вращения дисков, диаметром 10 мм.
Электромашинный агрегат оснащен защитным проводником для подключения его к шине защитного заземления. Подключение электромашинного агрегата к стенду обеспечивается специальным кабелем.

3. Моноблок «Релейно-контакторные схемы управления электродвигателей».

Назначение
Моноблок «Релейно-контакторные схемы управления электродвигателей» предназначен для проведения лабораторно-практических работ.

3.1 Модуль «Питание» - 1 шт.

Назначение
Модуль «Питание» предназначен для ввода трехфазного напряжения 380 В, защиты от коротких замыканий в элементах стенда, а также подачи напряжений питания к отдельным модулям стенда.

3.2 Модуль «Источники питания» - 1 шт.

Назначение
Модуль «Источники питания» предназначен для формирования переменного и постоянного напряжения для питания электродвигателей.

3.3 Цифровой трехфазный ваттметр – 1 шт.

Назначение
Цифровой трехфазный ваттметр предназначен для измерения напряжения, тока и  активной мощности в каждой фазе трехфазного напряжения.

3.4 Модуль конденсаторного пуска – 1 шт.

Назначение
Модуль конденсаторного пуска предназначен для конденсаторного пуска трехфазного асинхронного двигателя от однофазной сети переменного напряжения.

3.5 Кнопочный пост управления – 1 шт.

Назначение
Кнопочный пост управления предназначен для управления пуском, остановом и реверсом электрических двигателей.

3.6 Комплект реле - 1 шт.

Назначение
Комплект реле предназначен для сборки цепей управления и части силовых цепей электродвигателей, а также обеспечения их защиты от аварийных режимов.

3.7 Преобразователь частоты – 1 шт.

Назначение
Преобразователь частоты предназначен для высокоэффективного управления скоростью вращения трехфазного асинхронного двигателя переменного тока.

3.8 Модуль переключения схем обмотки статора асинхронного двигателя – 1 шт.

Назначение
Модуль переключения схем обмотки статора асинхронного двигателя предназначен для безопасного переключения схемы соединения обмотки статора трехфазного асинхронного двигателя с короткозамкнутым ротором со «звезды» на «треугольник».

3.9 Устройство динамического торможения – 1 шт.

Назначение
Устройство динамического торможения предназначено для обеспечения динамического торможения трехфазного асинхронного двигателя с короткозамкнутым ротором.

3.10 Микропроцессорная система – 1 шт.

Назначение
Микропроцессорная система предназначена для управления модулями стенда, а также обеспечивает измерение, отображение и сохранение режимных параметров.

3.11 Модуль ввода-вывода – 1 шт.

Назначение
Модуль ввода-вывода предназначен для отладки стенда, а также подключения ноутбука к аппаратной части стенда через USB разъем.

4. Набор аксессуаров и документов – 1 шт.

4.1 Мультиметр - 1 шт.

Назначение
Мультиметр предназначен для измерения электрических величин: токов и напряжений постоянного и переменного тока, сопротивления.

4.2 Трехфазный автотрансформатор – 1 шт.

Назначение
Трехфазный автотрансформатор предназначен для плавного регулирование трехфазного напряжения переменного тока.

4.3 Комплект соединительных проводов и сетевых шнуров – 1 шт.
Комплект представляет собой минимальный набор соединительных проводов и сетевых шнуров, необходимых для выполнения базовых экспериментов.

4.4 Паспорт – 1 шт.
Паспорт – основной документ, определяющий название, состав комплекта, а также гарантийные обязательства.

4.5 Мультимедийная методика – 1 шт.
Мультимедийная методика представляет собой учебный фильм с подробным описанием оборудования, а также краткой демонстрацией выполнения основных экспериментов.

4.6 Комплект технической документации

4.6.1 Техническое описание оборудования – 1 шт.
Техническое описание оборудования - это комплект сопроводительной документации стенда с подробным описанием основных технических характеристик стенда.

4.6.2 Краткие теоретические сведения
Набор документации, содержащий основные теоретические сведения.

4.6.3 Руководство по выполнению базовых экспериментов.
Руководство включает в себя цель работ, схемы электрических соединений, а также подробный порядок выполнения лабораторных работ.
Релейно-контакторные схемы управления двигателей постоянного тока
1. Схема управления двигателем постоянного тока независимого возбуждения;
2. Схема управления двигателем постоянного тока параллельного возбуждения;
3. Настройка и испытание схемы максимально-токовой отсечки двигателя постоянного тока, основанной на использовании реле максимального тока;
4. Настройка и испытание схемы максимально-токовой защиты двигателя постоянного тока, основанной на использовании реле максимального тока и реле времени;
5. Настройка и испытание схемы релейной защиты двигателя постоянного тока, основанной на использовании реле максимального тока, реле времени и реле напряжения;
6. Настройка и испытание схемы тепловой защиты двигателя постоянного тока, основанной на использовании электротеплового реле.
Релейно-контакторные схемы управления двигателей переменного тока
1. Схема управления прямого пуска трехфазного асинхронного двигателя с короткозамкнутым ротором;
2. Схема управления прямого пуска и реверса трехфазного асинхронного двигателя с короткозамкнутым ротором;
3. Схема автотрансформаторного пуска трехфазного асинхронного двигателя с короткозамкнутым ротором;
4. Настройка и испытание схемы максимально-токовой отсечки трехфазного асинхронного двигателя с короткозамкнутым ротором, основанной на использовании реле максимального тока;
5. Настройка и испытание схемы максимально-токовой защиты трехфазного асинхронного двигателя с короткозамкнутым ротором, основанной на использовании реле максимального тока и реле времени;
6. Настройка и испытание схемы релейной защиты трехфазного асинхронного двигателя с короткозамкнутым ротором, основанной на использовании реле максимального тока, реле времени и реле напряжения;
7. Настройка и испытание схемы тепловой защиты трехфазного асинхронного двигателя с короткозамкнутым ротором, основанной на использовании электротеплового реле;
8. Электромонтаж и наладка схемы управления трехфазным асинхронным двигателем с обеспечением его прямого конденсаторного пуска при питании от однофазной сети.
9. Изучение схемы управления прямого пуска и динамического торможения трехфазного асинхронного двигателя с короткозамкнутым ротором.
10. Изучение схемы управления пуска трехфазного асинхронного двигателя с короткозамкнутым ротором переключением обмотки статора со звезды на треугольник.
11. Изучение схемы управления частотного пуска трехфазного асинхронного двигателя с короткозамкнутым ротором.

Лабораторный стенд «Релейно-контакторные схемы управления двигателей постоянного и переменного тока» производства компании «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.

Поставляемое оборудование является новым и не является выставочным образцом или оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.

ООО «ЭнергияЛаб» изготовит Лабораторный стенд «Релейно-контакторные схемы управления двигателей постоянного и переменного тока», произведет его пуско-наладку, обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепеж) для обеспечения данного требования.

Учебное оборудование соответствует действующим стандартам и нормам по пожарной санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.
