Лабораторный комплекс «Теория электрической связи» - 5

Лабораторный комплекс «Теория электрической связи» - 5
Модель: ЭЛБ-150.001.05
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара
Лабораторная установка формирует одно рабочее место для двух студентов и обеспечивает проведение серии экспериментов учебного лабораторного практикума дисциплин «Теория электрической связи», «Основы радиоэлектроники», «Прикладная электроника» и смежных дисциплин.

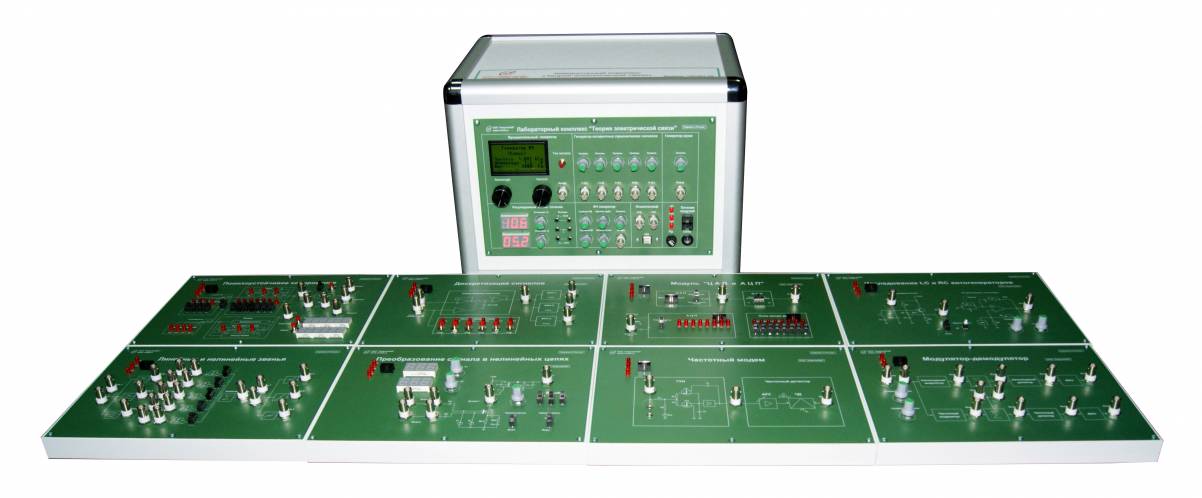

Лабораторная установка конструктивно выполнена в виде модульной конструкции и представляет собой базовый модуль и комплект сменных блоков.

Лабораторная установка включает в себя все необходимые для выполнения цикла лабораторных работ элементы и устройства.

Потребляемая мощность, В·А

100

Электропитание:

от трехфазной сети переменного тока с рабочим нулевым и защитным

проводниками напряжением, В

частота, Гц

220

50

Класс защиты от поражения электрическим током

I

Диапазон рабочих температур, ˚С

+20…+35

Влажность, %

75

Габаритные размеры, мм

длина (по фронту)

ширина (ортогонально фронту)

высота

400

300

300

Масса, кг

7

Количество человек, которое одновременно и активно может работать на комплекте

2

Моноблок «Теория электрической связи»
Количество 1 шт.
Назначение
Моноблок содержит источники сигналов, питания и смещения, необходимые для проведения лабораторных работ на сменных модулях. Модульная конструкция содержит уже готовые функционально-законченные модули-схемы электрических узлов, где уже осуществлены все необходимые коммутации внутри установки, что значительно экономит лабораторное учебное время.

Сменные блоки лабораторных работ:
1) Сменный блок «Дискретизация сигналов». Особенностью блока является выбор, как частот сигнала, так и частот дискретизации, облегчающее наблюдение на осциллографе дискредитированных сигналов. Частота дискретизации задается при помощи кнопок, индикация осуществляется светодиодами красного цвета.
2) Сменный блок «Модулятор-демодулятор» обеспечивает возможность получения и детектирования сигналов с амплитудной и угловой модуляцией и манипуляцией, оценивает помехоустойчивость разных видов модуляции. Блок содержит амплитудный и частотный модуляторы, сумматоры, амплитудный и частотный детекторы, фильтры нижних частот.
3) Сменный блок «Помехоустойчивое кодирование» позволяет изучать принципы работы кодера и декодера циклического кода, наблюдать за процессом обнаружения и исправления ошибок, оценивать помехоустойчивость кода. Блок содержит модуль ввода передаваемого сообщения, кодер, блок ввода ошибки, декодер, модулятор, демодулятор, сумматор. Количество переданных бит и количество ошибок выводятся на семисегментные индикаторы. Тип используемой модуляции – частотная манипуляция.
4) Сменный блок «Преобразование сигналов в нелинейных цепях» позволяет подробно изучать такие преобразования в радиотехнике, как изменение формы и спектра сигналов нелинейной безынерционной цепью, нелинейное резонансное усиление, умножение частоты, преобразование частоты, амплитудную модуляцию и детектирование АМ сигналов. Блок содержит усилитель на двухзатворном полевом транзисторе.  Имеется возможность регулировки напряжения смещения, значение которого выводится на семисегментые индикаторы. Усилитель сконфигурирован как резонансный, апериодический. Нагрузкой усилителя служит диодный детектор с плавно изменяемым активным и дискретно изменяемым реактивным сопротивлением.
5) Сменный блок «Частотный модем» содержит частотный модулятор на генераторе управляемым напряжением и частотный детектор на специализированной интегральной микросхеме.
6) Сменный блок «Исследование LC и RC автогенераторов» содержит LC-автогенератор Клаппа и RC-автогенератор с мостом Вина на операционном усилителе. Частота и петлевое усиление RC-автогенератора регулируется. Имеется возможность замыкать и размыкать цепи обратной связи автогенераторов.
7) Сменный блок «Линейные и нелинейные звенья» содержит линейные цепи, нелинейные безынерционные цепи, а также сумматор c 5-ю входами для исследования синтеза сигналов методом сложения гармоник. Сигналы, подаваемые на входы сумматоров, имеют возможность инвертироваться.
8) Сменный блок «Модуль ЦАП и АЦП» содержит восьмиразрядный ЦАП, сглаживающий фильтр с возможностью изменения постоянной времени, поле ввода данных, восьмиразрядный АЦП с режимом связи по постоянному току (открытый вход) и переменному току (закрытый вход).

Набор аксессуаров и документов – 1 шт.
1. Исследование спектрального состава гармонических и импульсных сигналов;
2. Исследование процессов дискретизации и восстановления непрерывных сигналов;
3. Исследование амплитудного модулятора;
4. Исследование частотного модулятора;
5. Исследование помехоустойчивости систем связи с амплитудной и частотной модуляцией;
6.Исследование преобразования формы и спектра сигналов нелинейными цепями;
7.Исследование работы смесителя на двухзатворном полевом транзисторе и амплитудного детектора;
8. Исследование принципов работы частотного модема;
9. Исследование LC автогенератора;
10. Исследование RC- автогенератора c мостом Вина;
11. Исследование линейных избирательных цепей;
12. Исследование нелинейных цепей;
13. Исследование аналого-цифрового преобразования;
14. Исследование цифро-аналогового преобразования;
15. Исследование принципов работы кодера и декодера циклического кода;
16. Исследование помехоустойчивости циклического кода.

Лабораторный комплекс «Теория электрической связи» - 5 производства компании «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.

Поставляемое оборудование является новым и не является выставочным образцом или оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.

ООО «ЭнергияЛаб» изготовит Лабораторный комплекс «Теория электрической связи» - 5, произведет его пуско-наладку, обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепеж) для обеспечения данного требования.

Учебное оборудование соответствует действующим стандартам и нормам по пожарной санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.
