Комплект учебного лабораторного оборудования «Электротехника, основы электроники, электрические машины, электропривод»

Модель: ЭЛБ-241.022.03
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара
исполнение стендовое
ручная версия

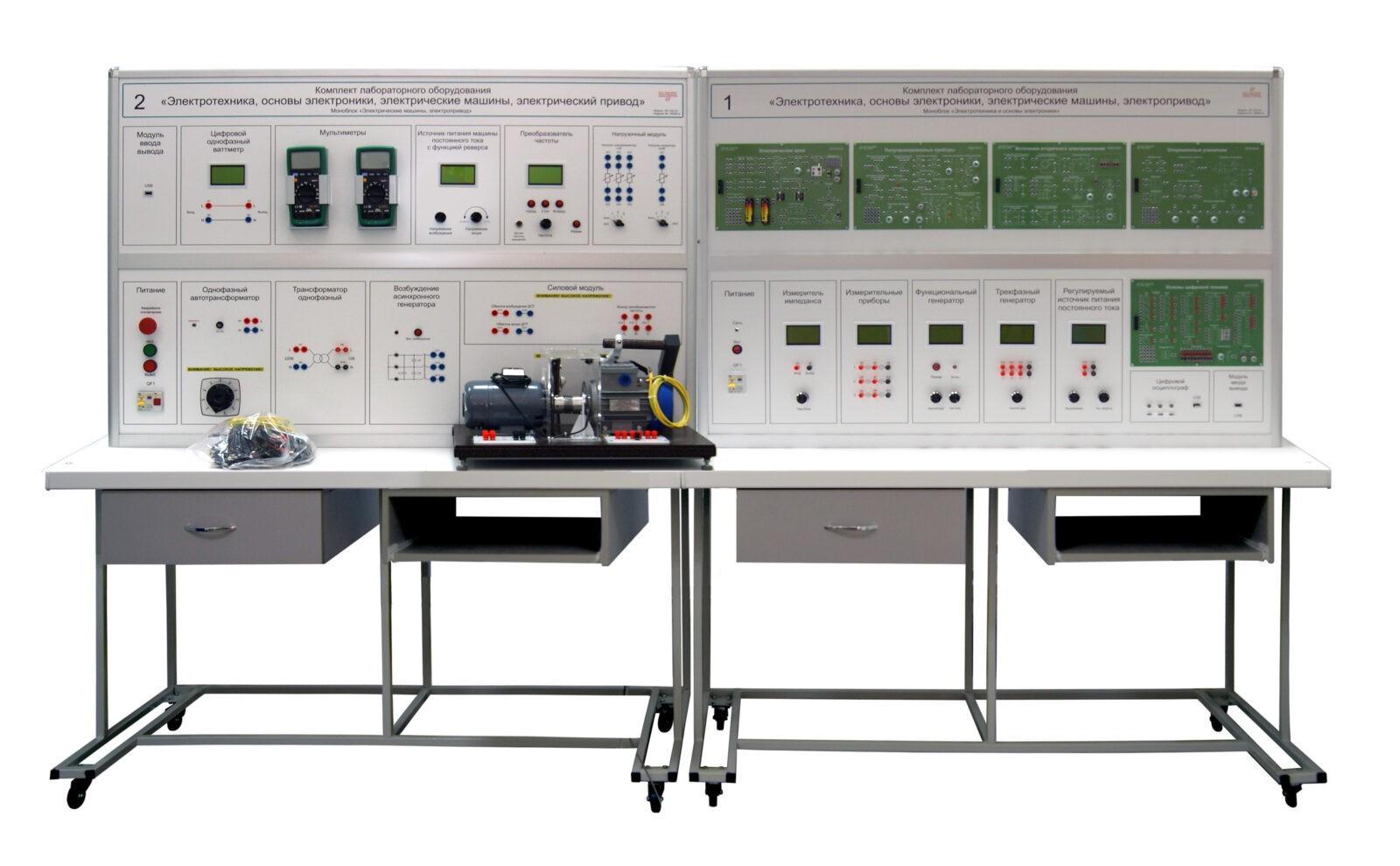

Комплект учебного лабораторного оборудования «Электротехника, основы электроники, электрические машины, электропривод» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

Комплект учебного лабораторного оборудования «Электротехника, основы электроники, электрические машины, электропривод» выполнен в стендовом исполнении: в составе учебного комплекта два тематических моноблока: «Электротехника и основы электроники», «Электрические машины и электропривод», каждый из которых расположен на собственном лабораторном столе, оснащенным выдвижной полкой для ноутбука и выдвижным ящиком.

Электромашинный агрегат и трехфазный автотрансформатор устанавливаются на лабораторный стол, рядом с моноблоком «Электрические машины и электропривод».

Конструкция тематических моноблоков обеспечивает возможность подключения внешних модулей и измерительных приборов.

Наличие ноутбука, осциллографа и программного обеспечения позволяет выполнить осциллографирование переходных процессов, снимать статические и динамические характеристики с помощью виртуальных приборов.

Потребляемая мощность, В·А

500

Электропитание:

от трехфазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В

частота, Гц


220

50

Класс защиты от поражения электрическим током

I

Диапазон рабочих температур, ˚С

+10…+35

Влажность, %

до 80

Габаритные размеры, мм,

длина (по фронту)

ширина (ортогонально фронту)

высота


2800

600

1600

Масса, кг

150

Количество человек, которое одновременно и активно может работать на комплекте

2

Наименование

Количество, шт.

1

Лабораторный стол

2

2

Моноблок «Электротехника и основы электроники»

1

3

Моноблок «Электрические машины, электропривод»

1

4

Электромашинный агрегат

1

5

Мультиметр

2

6

Комплект соединительных проводов и сетевых шнуров

1

7

Диск с техническим описанием, краткими теоретическими сведениями, руководством по выполнению базовых экспериментов

1

8

Диск с мультимедийной методикой

1

9

Сертификат ИСО

1

Электротехника и основы электроники

1. Электрические цепи постоянного тока
1.1.   Параметры электрической цепи постоянных напряжения и тока
1.2.   Закон Ома.
1.3.   Исследование цепей с резисторами.
1.3.1. Линейные резисторы.
1.3.2. Терморезисторы с отрицательным температурным коэффициентом.
1.3.3. Терморезисторы с положительным температурным коэффициентом.
1.3.4. Варисторы.
1.3.5. Фоторезисторы.
1.3.6. Последовательное соединение резисторов.
1.3.7. Параллельное соединение резисторов.
1.3.8. Последовательно-параллельное соединение резисторов.
1.3.9. Резистивный делитель напряжения.
1.4.   Эквивалентный источник напряжения (ЭДС).
1.5.   Последовательное соединение источников напряжения (ЭДС).
1.6.   Параллельное соединение источников напряжения (ЭДС).
1.7.   Электрическая мощность и работа.
1.8.   Коэффициент полезного действия электрической цепи.

2. Электрические цепи переменного тока
2.1.   Параметры синусоидальных напряжения и тока.
2.2.   Активная мощность цепи синусоидального тока.
2.3.   Цепи синусоидального тока с конденсаторами.
2.3.1. Напряжение и ток конденсатора.
2.3.2. Реактивное сопротивление конденсатора.
2.3.3. Последовательное соединение конденсаторов.
2.3.4. Параллельное соединение конденсаторов.
2.3.5. Реактивная мощность конденсатора.
2.4.   Цепи синусоидального тока с катушками индуктивности.
2.4.1. Напряжение и ток катушки индуктивности.
2.4.2. Реактивное сопротивление катушки индуктивности.
2.4.3. Последовательное соединение катушек индуктивности.
2.4.4. Параллельное соединение катушек индуктивности.
2.4.5. Реактивная мощность катушки индуктивности.
2.5.   Цепи синусоидального тока с резисторами, конденсаторами и катушками индуктивности.
2.5.1. Последовательное соединение резистора и конденсатора.
2.5.2. Параллельное соединение резистора и конденсатора.
2.5.3. Последовательное соединение резистора и катушки индуктивности.
2.5.4. Параллельное соединение резистора и катушки индуктивности.
2.5.5. Последовательное соединение конденсатора и катушки индуктивности. Понятие о резонансе напряжений.
2.5.6. Последовательное соединение конденсатора и катушки индуктивности. Понятие о резонансе токов.
2.5.7. Частотные характеристики последовательного резонансного контура.
2.5.8. Частотные характеристики  параллельного резонансного контура.
2.5.9. Мощности в цепи синусоидального тока.
2.6.   Трансформаторы.
2.6.1. Коэффициент трансформации.
2.6.2. Преобразование сопротивлений с помощью трансформатора.
2.6.3. Определение параметров схемы замещения и построение векторной диаграммы трансформатора.
2.7.   Трехфазные цепи синусоидального тока.
2.7.1. Напряжения и токи в трехфазной цепи.
2.7.2. Трехфазная нагрузка, соединенная по схеме «звезда».
2.7.3. Трехфазная нагрузка, соединенная по схеме «треугольник».
2.7.4. Аварийные режимы трёхфазной цепи при соединении нагрузки по схеме «звезда».
2.7.5.  Аварийные режимы трёхфазной цепи при соединении нагрузки по схеме «треугольник».
2.8.   Расчёт и экспериментальное исследование цепи при несинусоидальном приложенном напряжении.
2.9.   Переходные процессы в линейных электрических цепях.
2.9.1. Переходные процессы в цепи с конденсатором и резисторами.
2.9.2. Переходные процессы в цепи с катушкой индуктивности.
2.9.3. Переходные процессы в колебательном контуре.

3. Электронные приборы и устройства
3.1.   Выпрямительные диоды.
3.1.1. Характеристики диода.
3.1.2. Однофазный однополупериодный неуправляемый выпрямитель.
3.1.3. Однофазный мостовой неуправляемый выпрямитель.
3.1.4. Трехфазный нулевой неуправляемый выпрямитель.
3.1.5. Трехфазный мостовой неуправляемый выпрямитель.
3.2.   Стабилитроны.
3.2.1. Характеристики стабилитрона.
3.2.2. Исследование параметрического стабилизатора напряжения.
3.2.3. Сглаживание пульсаций выпрямленного напряжения.
3.3.   Диоды с особыми свойствами.
3.3.1. Характеристики светодиода.
3.3.2. Характеристики варикапа.
3.4.   Биполярные транзисторы.
3.4.1. Испытание слоев и исследование выпрямительного действия биполярных транзисторов.
3.4.2. Исследование распределения тока в транзисторе и управляющего эффекта тока базы транзистора.
3.4.3. Характеристики транзистора.
3.4.4. Установка рабочей точки транзистора и исследование влияния резистора в цепи коллектора на коэффициент усиления по напряжению усилительного каскада с общим эмиттером.
3.4.5. Усилители на биполярных транзисторах.
3.4.6. Линейный регулятор напряжения.
3.4.7. Линейный регулятор тока.
3.5.   Униполярные (полевые) транзисторы.
3.5.1. Испытание слоев и исследование выпрямительного действия униполярных транзисторов.
3.5.2. Характеристика включения затвора полевого транзистора.
3.5.3. Управляющий эффект затвора полевого транзистора n-типа.
3.5.4. Выходные характеристики полевого транзистора.
3.5.5. Усилители на полевых транзисторах.
3.6.   Тиристоры.
3.6.1. Характеристики диодного тиристора (симистора).
3.6.2. Характеристики триодного тиристора.
3.6.3. Фазовое управление тиристором.
3.7.   Основы цифровой техники
3.7.1. Исследование базовых логических элементов: И, ИЛИ, НЕ, И-НЕ, ИЛИ-НЕ, исключающее ИЛИ и триггера Шмитта
3.7.2. Реализация логических функций в различных базисах
3.7.3. Исследование JK и RS - триггера
3.7.4. Исследование D – триггера  и делителя частоты
3.7.5. Исследование универсального регистра
3.7.6. Исследование двоичного счетчика
3.7.7. Исследование дешифратора семисегментного  цифрового индикатора
3.8.   Операционные усилители.
3.8.1. Инвертирующий усилитель.
3.8.2. Неинвертирующий усилитель.
3.8.3. Суммирующий усилитель.
3.8.4. Дифференциальный усилитель.
3.8.5. Исследование операционного усилителя в динамике.




Электрические машины

4. Трансформаторы
4.1 Определение коэффициента трансформации двухобмоточного трансформатора
4.2 Снятие характеристик холостого хода I0=f(U), Р0=f(U), cosφ0= f(U) однофазного трансформатора
4.3 Снятие характеристик короткого замыкания IК=f(U), РК=f(U), cosφК= f(U) однофазного трансформатора

5. Генераторы постоянного тока
5.1.    Снятие характеристики холостого хода E0=f(If) генератора постоянного тока с независимым возбуждением.
5.2.    Снятие характеристики короткого замыкания IК=f(If) генератора постоянного тока с независимым возбуждением.
5.3.    Снятие внешней U=f(I), регулировочной If= f(I) и нагрузочной U=f(If) характеристик генератора постоянного тока с независимым.

6. Двигатели постоянного тока
6.1. Пуск в ход двигателя постоянного тока с независимым возбуждением.
6.2. Пуск в ход двигателя постоянного тока с параллельным возбуждением.
6.3. Пуск в ход двигателя постоянного тока с последовательным возбуждением.
6.4. Снятие механической характеристики n=f(M) двигателя постоянного тока с независимым возбуждением.
6.5. Снятие механической характеристики n=f(M) двигателя постоянного тока с параллельным возбуждением.
6.6. Снятие механической характеристики n=f(M) двигателя постоянного тока с последовательным возбуждением.
6.7. Снятие рабочих характеристик n=f(P2), M=f(P2), η=f(P2) двигателя постоянного  тока с независимым возбуждением.
6.8. Снятие рабочих характеристик n=f(P2), M=f(P2), η=f(P2) двигателя постоянного  тока с параллельным возбуждением.
6.9. Снятие рабочих характеристик n=f(P2), M=f(P2), η=f(P2) двигателя постоянного  тока с последовательным возбуждением.

7. Трехфазные асинхронные двигатели
7.1. Частотный пуск в ход трехфазного асинхронного двигателя с короткозамкнутым ротором.
7.2.    Снятие характеристик трехфазного асинхронного двигателя с короткозамкнутым ротором.



8. Трехфазный асинхронный генератор
8.1. Исследование основных принципов работы асинхронного генератора.

Электропривод

9. Электропривода постоянного тока.
9.1. Электропривод системы «Тиристорный преобразователь – Двигатель постоянного тока независимого возбуждения».
9.2. Электропривод системы «Тиристорный преобразователь – Двигатель постоянного тока параллельного возбуждения».
9.3. Электропривод системы «Тиристорный преобразователь – Двигатель постоянного тока последовательного возбуждения».
9.4. Электропривод системы «Реверсивный тиристорный преобразователь - двигатель постоянного тока независимого возбуждения».
9.5. Электропривод системы «Реверсивный тиристорный преобразователь - двигатель постоянного тока последовательного возбуждения».
9.6. Электропривод системы «Реверсивный тиристорный преобразователь - двигатель постоянного тока параллельного возбуждения».

10. Электропривода переменного тока.
10.1. Электропривод разомкнутой системы «Преобразователь частоты - асинхронный двигатель с короткозамкнутым ротором».
10.2. Электропривод замкнутой системы «Преобразователь частоты - асинхронный двигатель с короткозамкнутым ротором».

11. Системы управления электроприводами.
11.1. Исследование преобразователя частоты.
11.2. Исследование тиристорного преобразователя.

Комплект учебного лабораторного оборудования «Электротехника, основы электроники, электрические машины, электропривод» производства компании «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.

Поставляемое оборудование является новым и не является выставочным образцом или оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.

ООО «ЭнергияЛаб» изготовит Комплект учебного лабораторного оборудования «Электротехника, основы электроники, электрические машины, электропривод», произведет его пуско-наладку, обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепеж) для обеспечения данного требования.

Учебное оборудование соответствует действующим стандартам и нормам по пожарной санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.


* НДС не облагается (УСНО)
