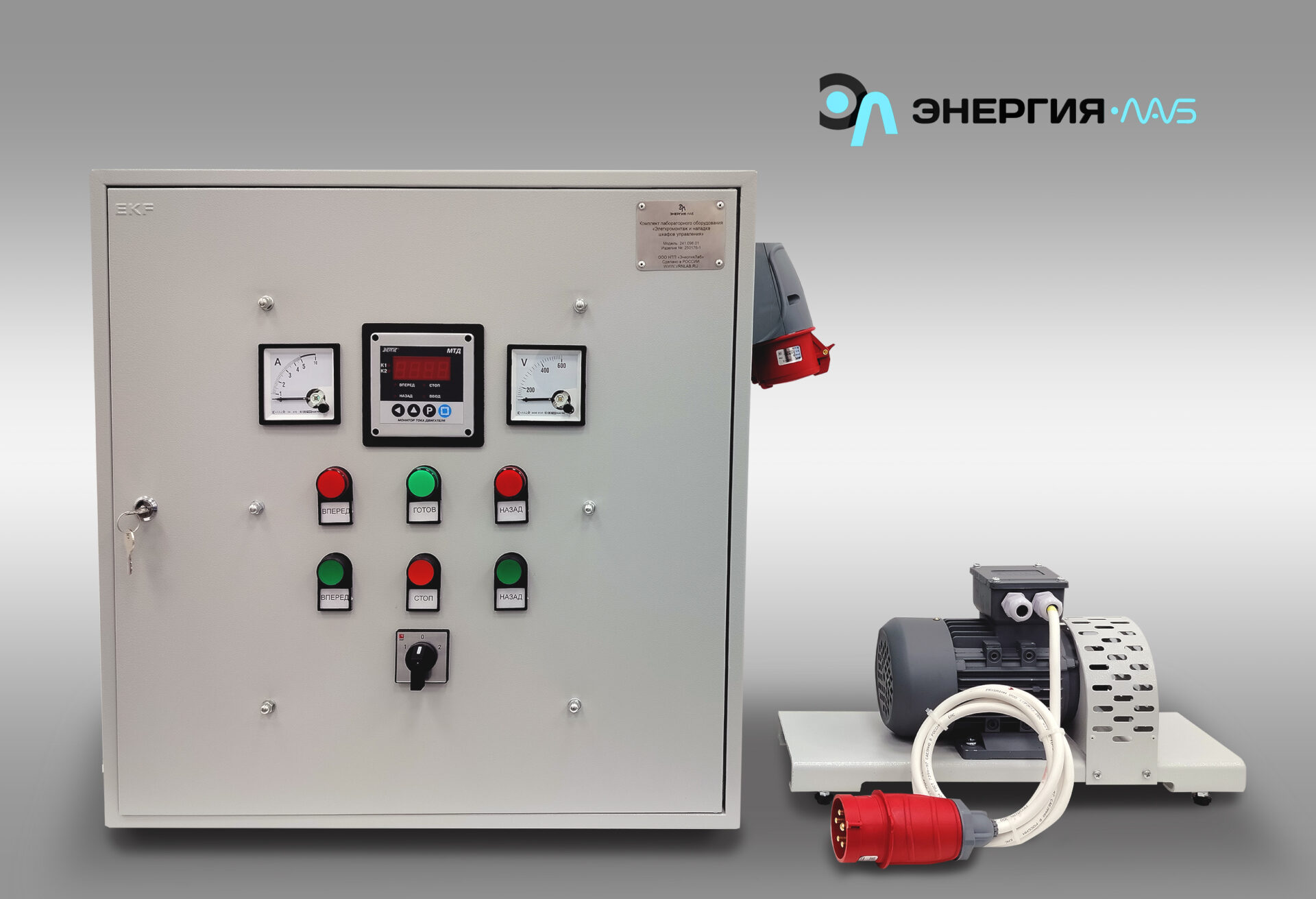

Комплект лабораторного оборудования «Электромонтаж и наладка шкафов управления»

Модель: ЭЛБ-241.096.01
Задать вопрос
Запросить цену

Разрабатываем, производим под заказ учебное оборудование любой сложности, на любом языке.

Описание товара
Комплект лабораторного оборудования «Электромонтаж и наладка шкафов управления» настольное исполнение, ручная версия) предназначен для проведения лабораторно-практических занятий в образовательных учреждениях и допускает работу на нем при температурах в диапазоне от +10 до +35°С и относительной влажности воздуха до 80% при +25°С.

1000

Потребляемая мощность, В·А

Электропитание:

- от трехфазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В

- частота, Гц

380

50

Класс защиты от поражения электрическим током, не ниже

0I

Габаритные размеры, мм

- длина (по фронту)

- ширина (ортогонально фронту)

- высота

600

550

450

Масса, кг

30

Количество человек, которое одновременно и активно может работать на комплекте, не менее

2



Наименование функционального блока (компонента)



Назначение и технические характеристики



Кол.

1

Асинхронный двигатель

НАЗНАЧЕНИЕ

Асинхронный двигатель предназначен для применения по прямому назначению. Двигатель допускает работу при температурах в диапазоне от +10 до +35°С и относительной влажности воздуха до 80% при 25°С.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальная частота тока, Гц

50

Число фаз на статоре

3

Схема соединения обмоток статора

Yо

Направление вращения

Реверсивное

Номинальная полезная активная мощность, Вт

120

Номинальное напряжение, В

380

Номинальный ток статорной обмотки, А

0,44 / 0,76

КПД, %

63

Cosjн

0,66

Номинальная частота вращения

1350

Класс защиты от поражения электрическим током, не ниже

01

Габаритные размеры, мм

          - длина

          - ширина

          - высота



440

145

225

Масса, кг

6


Для обеспечения электробезопасности двигатель должен быть снабжен гнездами защитного заземления. Для защиты пользователя от движущихся частей двигателя вал последнего должен быть закрыт кожухом.

1

2

Шкаф управления асинхронным двигателем

НАЗНАЧЕНИЕ

Шкаф управления асинхронным двигателем предназначен для пуска, реверсирования, отключения, контроля режима работы и токовой защиты асинхронного двигателя с короткозамкнутым ротором. Шкаф допускает работу при температурах в диапазоне от +10 до +35°С и относительной влажности воздуха до 80% при 25°С.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Электропитание от пятипроводной трехфазной сети переменного тока с нулевым и защитным проводниками:

          - напряжение (линейное), В

          - ток, А







380

10

Класс защиты от поражения электрическим током

01

Габаритные размеры, мм:

          - ширина

          - высота

          - толщина



600

510

430

Вес, кг

24

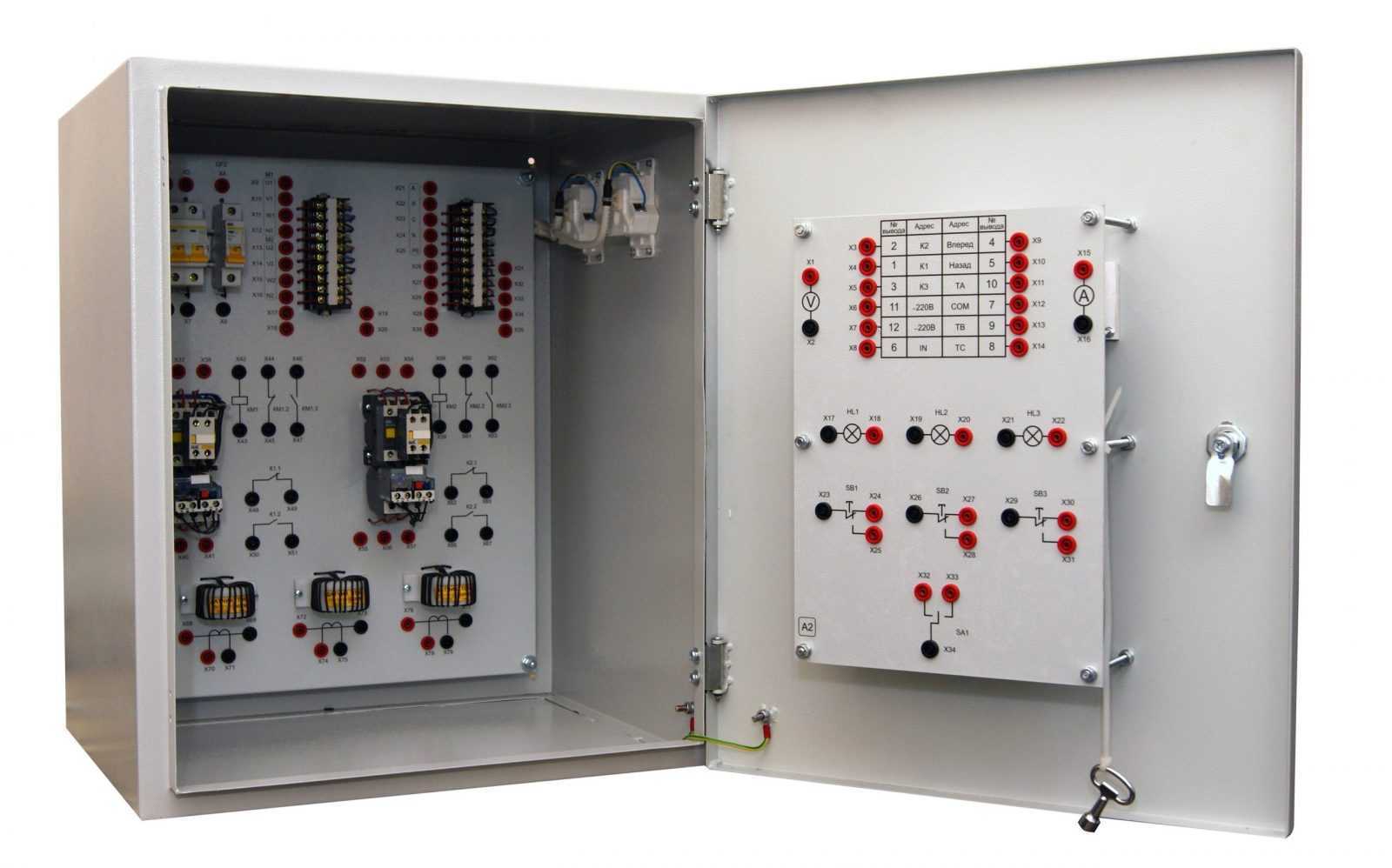

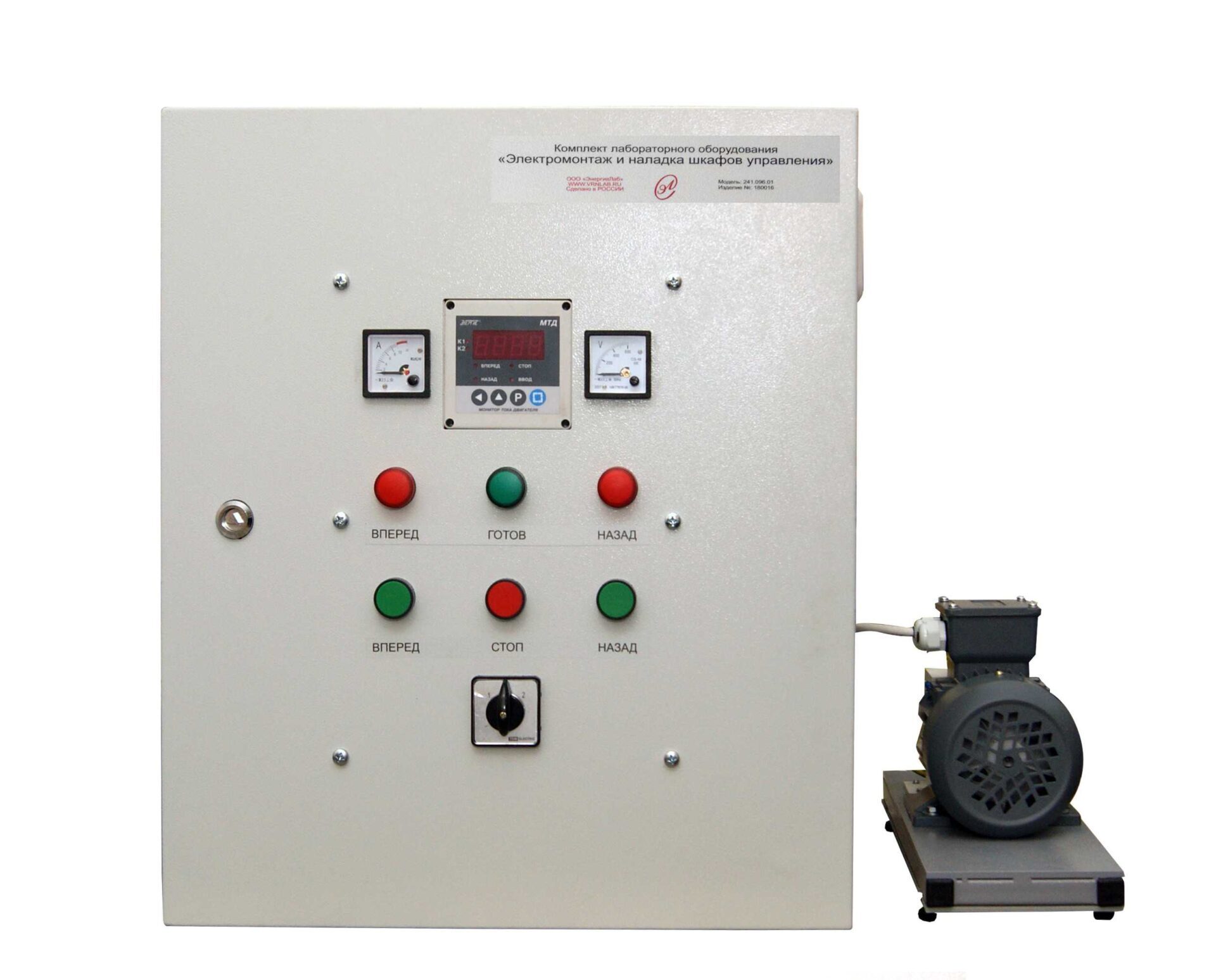

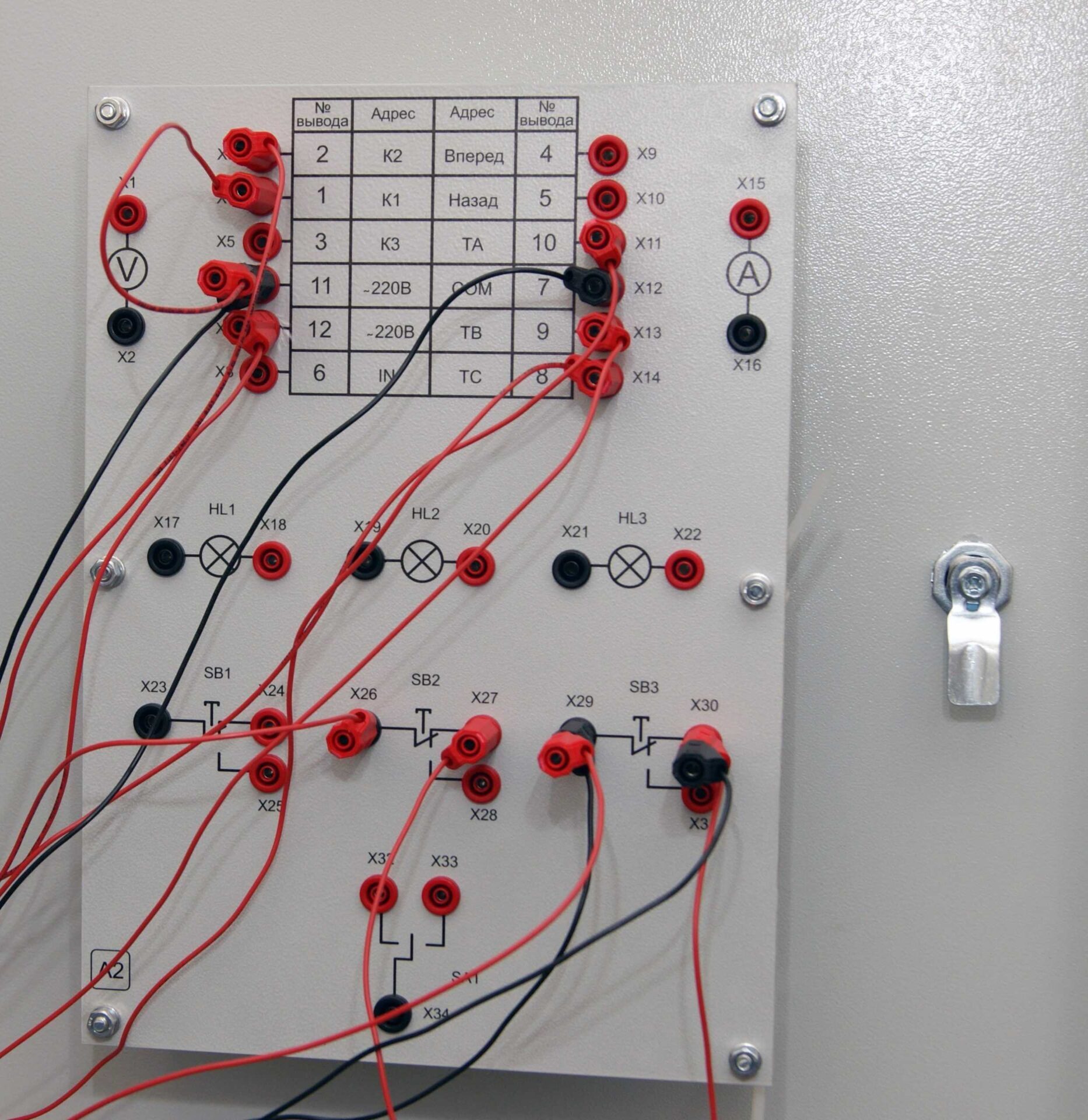

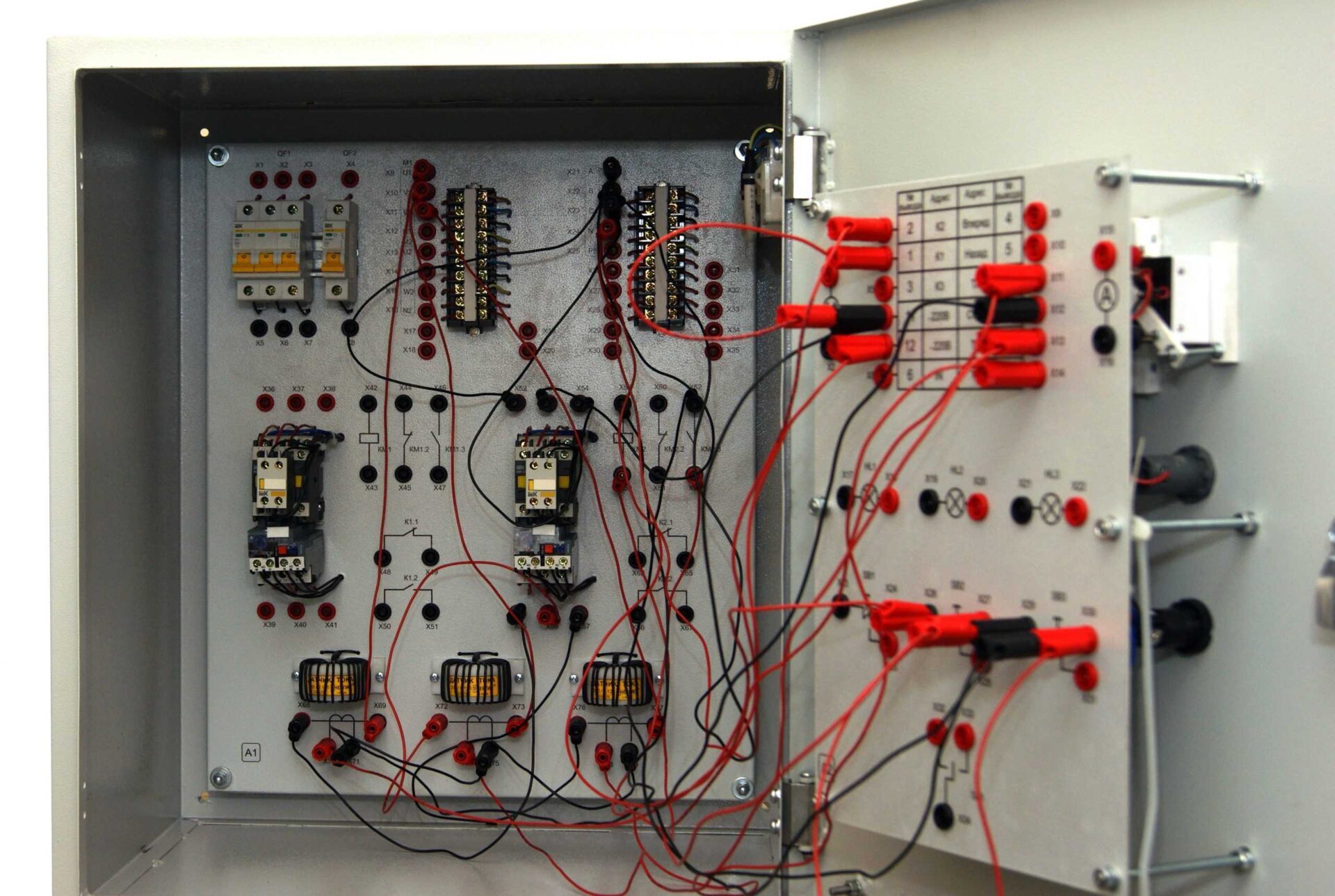

Конструктивно шкаф должен быть выполнен с открывающейся дверью. На двери размещены: три кнопки управления, три индикаторные лампы, вольтметр, амперметр, монитор тока двигателя и ключ управления. Внутри шкафа на шасси установлены: трехполюсный и однополюсный автоматические выключатели, два магнитных пускателя, два электротепловых реле, два блока клемных зажимов, три датчика тока и гнезда, дублирующие контакты вышеперечисленных электрических аппаратов. Кожух шкафа должен быть выполнен металлическим, с вилкой для ввода электропитания, розеткой для соединения с двигателем и розетки для присоединения внешних устройств, одного такого же шкафа. Для обеспечения электробезопасности шкаф должен иметь болты, соединенные с проводником защитного заземления.

1

3

Набор аксессуаров для комплекта





1

4

Руководство по выполнению базовых экспериментов «Электромонтаж и наладка шкафов управления»

На бумажном носителе, на русском языке. Содержит описание пошагового выполнения как минимум следующих экспериментов согласно перечню лабораторных работ, проведение которых должен обеспечивать комплект:



·       Сборка и проверка схемы шкафа для нереверсивного управления асинхронным двигателем с помощью кнопочного поста.

·       Сборка и проверка схемы шкафа для нереверсивного управления асинхронным двигателем с помощью коммутационного переключателя.

·       Сборка и проверка схемы шкафа для нереверсивного управления асинхронным двигателем с помощью микропроцессорного монитора тока.

·       Сборка и проверка схемы шкафа для нереверсивного управления асинхронным двигателем с помощью кнопочного поста и микропроцессорного монитора тока.

·       Сборка и проверка схемы шкафа для реверсивного управления асинхронным двигателем с помощью кнопочного поста.

·       Сборка и проверка схемы шкафа для реверсивного управления асинхронным двигателем с помощью коммутационного переключателя.

·       Сборка и проверка схемы шкафа для реверсивного управления асинхронным двигателем с помощью микропроцессорного монитора тока.

·       Сборка и проверка схемы шкафа для реверсивного управления асинхронным двигателем с помощью кнопочного поста и микропроцессорного монитора тока.

1

5

Сборник руководств по эксплуатации компонентов

аппаратной части

На бумажном носителе, на русском языке. Содержит технические инструкции по работе с функциональными блоками комплекта.

1

6

Методическое обеспечение комплекта

На компакт-диске

1

7

Интерактивное учебно-наглядное пособие



На компакт-диске, на русском языке. Неисключительная лицензия на 2 (два) рабочих места. Представляет собой программный пакет для работы в ОС Windows 7.х и выше. Включает в себя функции демонстрации в наглядном графическом виде изменений выходных параметров фундаментальных зависимостей, законов, теорем, принципов, процессов и т.п. при произвольном изменении пользователем значений их входных параметров в реальном времени по темам:

Электрические цепи постоянного тока

·         Закон Ома для замкнутой цепи

·         Закон Ома для участка цепи с ЭДС

·         Первый закон Кирхгофа

·         Второй закон Кирхгофа

·         Принципы наложения и взаимности

·         Теорема об эквивалентном генераторе. Передача мощности в нагрузку.

Электрические цепи переменного тока

·               Графическое представление периодических синусоидальных сигналов (U, I, фаза, угол сдвига)

  • Сопротивление в цепи синусоидального тока
  • Индуктивность в цепи переменного тока
  • Ёмкость в цепи синусоидального тока
  • Мощности в цепи синусоидального тока
  • Последовательная комплексная нагрузка R-L-C в цепи синусоидального тока
  • Параллельная комплексная нагрузка R-L-C в цепи синусоидального тока
  • Частотные характеристики последовательного резонансного контура

Периодические несинусоидальные токи

·         Понятие о высших гармониках и дискретном спектре

·         Разложение периодической функции (трапеции) на гармоники

·               Разложение периодической функции (пилы) на гармоники

·         Разложение выпрямленного напряжения в ряд Фурье

Трёхфазные цепи

·         Понятие о трёхфазных цепях

·         Соединение активной 3-ф нагрузки в звезду с нулевым проводом

·         Соединение активной 3-ф нагрузки в звезду без нулевого провода

·         Соединение разнородной (R-L-C) 3-ф нагрузки в звезду с нулевым проводом

·         Соединение разнородной (R-L-C) 3-ф нагрузки в звезду без нулевого провода

·         Соединение активной 3-ф нагрузки в треугольник

·         Вращающееся магнитное поле статора 3-х фазной машины переменного тока

Несинусоидальные сигналы с периодическими огибающими

·         Биение колебаний

·         Амплитудная модуляция

·         Частотная модуляция

Принцип формирования вращающегося магнитного поля статора 3-х фазной машины переменного тока

1


Комплект лабораторного оборудования «Электромонтаж и наладка шкафов управления» производства компании «ЭнергияЛаб» соответствует по качеству, стандартам, техническим условиям, иной документации, устанавливающей требования к качеству данной продукции, и имеет сертификат, паспорт, руководство по эксплуатации, укомплектовано всеми необходимыми для установки и эксплуатации компонентами и соответствует по техническим характеристикам, требованиям, заявленным в техническом задании.

Поставляемое оборудование является новым и не является выставочным образцом или оборудованием, собранным из восстановленных узлов и агрегатов. Оборудование комплектно и обеспечивает конструктивную и функциональную совместимость при использовании в комплекте.

ООО «ЭнергияЛаб» изготовит Комплект лабораторного оборудования «Электромонтаж и наладка шкафов управления», произведет его пуско-наладку, обеспечит работоспособность всего предлагаемого оборудования как в составе комплекта, так в качестве самостоятельных единиц. При этом в комплект включены все необходимые компоненты (кабели, крепеж) для обеспечения данного требования.

Учебное оборудование соответствует действующим стандартам и нормам по пожарной санитарной и электрической безопасности, а также электромагнитной совместимости, в соответствии с номенклатурой продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация с документальным подтверждением.
